因幡電工 タイカエックス / タイカX 防火区画貫通部材

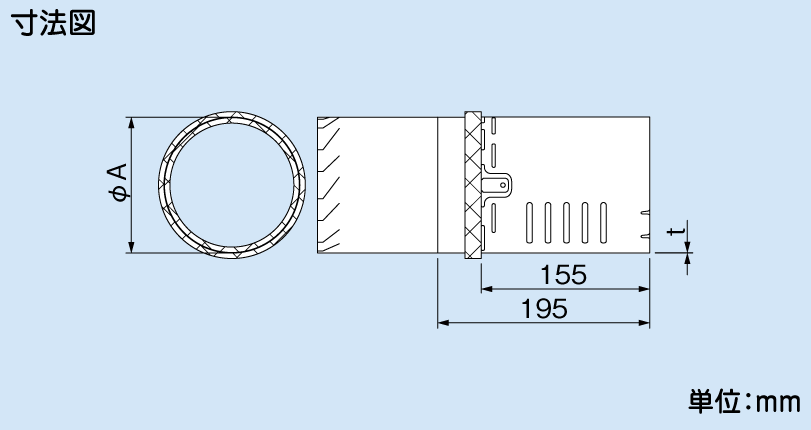

| コードNo. | 型番 | 適用貫通穴径 | ΦA | t | 標準単価 | 梱包 | |
|---|---|---|---|---|---|---|---|
| 62613 | IRKS-75RT | Φ75～Φ85 | 100 | 0.3 | 5,500円 | 18 | |
| 62614 | IRKS-100RT | Φ100～Φ110 | 125 | 0.4 | 7,100円 | 18 | |
| 62615 | IRKS-125RT | Φ125～Φ135 | 150 | 0.5 | 10,500円 | 12 | |
| 62616 | IRKS-150RT | Φ150～Φ160 | 175 | 0.5 | 12,600円 | 12 | |

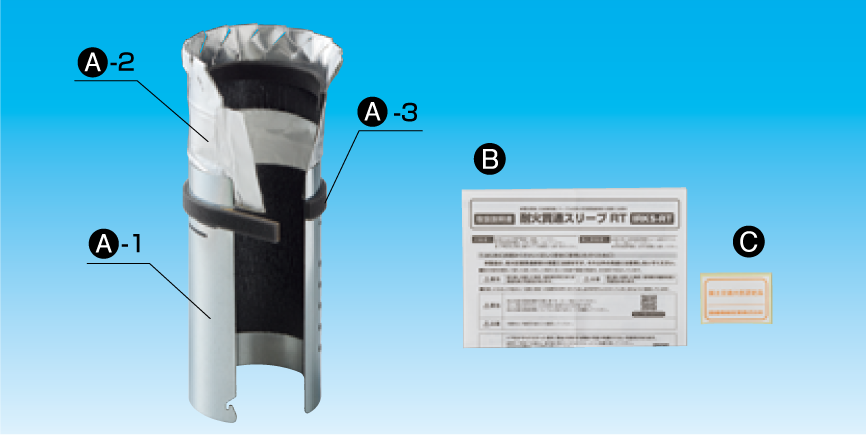

■セット内容
| 記号 | 部品名 | ||||
|---|---|---|---|---|---|
| A | 耐火貫通スリーブRT IRKS-RT | A-1 鋼製スリーブ | |||
| A-2 カバー部材 | |||||
| A-3 化粧テープ | |||||
| B | 取扱説明書 | ||||
| C | 国土交通大臣認定品表示シール | ||||
■適用範囲概要 (詳細は認定書を確認してください)
| 床・壁構造 （国土交通大臣が認定したもの） |
ALC床 コンクリート床 |
中空壁※1準耐火60分（耐火60分） ALC壁 コンクリート壁 |
片壁 | |||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL-1230 | PS060WL-1229 | PS060WL-1234 | |||||||||||||
| 床・壁 厚み | 100以上 | 80以上 | 42以上 | |||||||||||||
| 開口部 | 円形 | Φ160以下 （止水スリーブ無） Φ260以下 ※2 （止水スリーブ有） |
Φ160以下 | |||||||||||||
| 占積率（開口面積に対する配管・ケーブルの断面積の総合計の割合） | 59.9%以下 | |||||||||||||||
| 配管種類 | 金属管、被覆金属管 | 被覆外径Φ80（金属管Φ38.1、被覆厚20）以下 | ||||||||||||||
| アルミニウム管、アルミニウム合金管、 被覆アルミニウム管、被覆アルミニウム合金管 |
被覆外径Φ80（アルミニウム管Φ38.1、被覆厚20）以下 | |||||||||||||||
| 硬質塩化ビニル管、被覆硬質塩化ビニル管 | 被覆外径Φ80（硬質塩ビ管Φ60、被覆厚10）以下 | |||||||||||||||
| 結露防止層付硬質塩化ビニル管 | 外径Φ76,厚さ9.5以下 | |||||||||||||||
| ドレンホース（可とうポリエチレン管） | 外径Φ22以下 | |||||||||||||||
| 断熱ドレンホース （外層・内層：塩ビ樹脂製） （断熱層：ポリエチレンフォーム） |
外径Φ37以下 厚さ6以下 | |||||||||||||||
| 合成樹脂可とう電線管 | PF管：外径Φ45.5以下、CD管：外径Φ48以下 | |||||||||||||||
| ケーブル（銅、ガラス繊維など） | 総導体断面積133.5mm2 1本あたり 外径Φ21以下 (導体66mm2以下) | |||||||||||||||
※1…ECP板（押出成形セメント板）を含む。
※2…止水スリーブ径Φ160m以下、立ち上げ寸法100mm以下。モルタル埋め戻し。
※被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム（ニトリル、ブチル系ゴム）、グラスウール、ロックウールを指します。
※金属管とは、銅管（JIS H 3300、JIS H 3320)、鋼管（JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G
3460)、ステンレス鋼管（JIS G 3447、JIS G 3448、JIS G 3459）を指します。
※開口径、配管外径から占積率、配管束外径を考慮して、製品サイズを選定してください。
■収納空調配管系統目安表
注意 ●保温材厚＝10mm。（ ）内は国土交通省仕様の保温材＝液管側10mm×ガス管側20mm配管1系統につき制御ケーブルΦ11.5（CVV2mm×4C 相当）1本含む。
●開口サイズは各サイズの最大適用貫通穴径。
●表は貫通穴径に対して、占積率59.9％以下で施工した場合の目安です。
■ IRKS-75RT (表は開口径85mmの場合の目安です。)
| 銅管外径 （mm） |
液管 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6.35 | 9.52 | 12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||||||
| ガ ス 管 | 9.52 | 2 | - | - | - | - | - | - | ||||
| 12.70 | 1 | 1 | - | - | - | - | - | |||||
| 15.88 | 1 | 1 | 1 | - | - | - | - | |||||
| 19.05 | 1 | 1 | - | - | - | - | - | |||||
| 22.22 | 1 | - | - | - | - | - | - | |||||
| 25.40 | - | - | - | - | - | - | - | |||||
| 28.58 | - | - | - | - | - | - | - | |||||
| 31.75 | - | - | - | - | - | - | - | |||||
| 34.92 | - | - | - | - | - | - | - | |||||
| 38.10 | - | - | - | - | - | - | - | |||||
■ IRKS-100RT (表は開口径100mmの場合の目安です。)
| 銅管外径 （mm） |
液管 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6.35 | 9.52 | 12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||||||
| ガ ス 管 | 9.52 | 3（1） | - | - | - | - | - | - | ||||
| 12.70 | 3（1） | 3（1） | - | - | - | - | - | |||||
| 15.88 | 3（1） | 2（1） | 2 | - | - | - | - | |||||
| 19.05 | 2（1） | 2（1） | 2（1） | 2（1） | - | - | - | |||||
| 22.22 | 2（1） | 2（1） | 2（1） | 2 | 1 | - | - | |||||
| 25.40 | 2（1） | 2（1） | 2 | 1 | 1 | 1 | - | |||||
| 28.58 | 1（1） | 1 | 1 | 1 | 1 | 1 | 1 | |||||
| 31.75 | 1（1） | 1 | 1 | 1 | 1 | 1 | - | |||||
| 34.92 | 1 | 1 | 1 | 1 | - | - | - | |||||
| 38.10 | 1 | 1 | 1 | 1 | - | - | - | |||||
■IRNS-125RT (表は開口径135mmの場合の目安です。)
| 銅管外径 （mm） |
液管 | |||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6.35 | 9.52 | 12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||||||
| ガ ス 管 | 9.52 | 5（3） | - | - | - | - | - | - | ||||
| 12.70 | 5（2） | 4（2） | - | - | - | - | - | |||||
| 15.88 | 4（2） | 4（2） | 4（2） | - | - | - | - | |||||
| 19.05 | 4（2） | 3（2） | 3（2） | 3（2） | - | - | - | |||||
| 22.22 | 3（1） | 3（1） | 3（1） | 3（1） | 2（1） | - | - | |||||
| 25.40 | 3（1） | 3（1） | 3（1） | 2（1） | 2（1） | 2（1） | - | |||||
| 28.58 | 3（1） | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | |||||
| 31.75 | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | |||||
| 34.92 | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | 2（1） | 1 | |||||
| 38.10 | 2（1） | 2（1） | 2（1） | 2（1） | 1（1） | 1 | 1 | |||||
■IRNS-150RT (表は開口径160mmの場合の目安です。)
| 銅管外径 （mm） |
液管 | |||||||
|---|---|---|---|---|---|---|---|---|
| 6.35 | 9.52 | 12.70 | 15.88 | 19.05 | 22.22 | 25.40 | ||
| ガ ス 管 | 9.52 | 8（4） | - | - | - | - | - | - |
| 12.70 | 7（3） | 6（3） | - | - | - | - | - | |
| 15.88 | 6（3） | 6（3） | 5（3） | - | - | - | - | |
| 19.05 | 5（3） | 5（3） | 5（3） | 4（2） | - | - | - | |
| 22.22 | 5（3） | 4（2） | 4（2） | 4（2） | 4（2） | - | - | |
| 25.40 | 4（2） | 4（2） | 4（2） | 4（2） | 3（2） | 3（2） | - | |
| 28.58 | 4（2） | 4（2） | 3（2） | 3（2） | 3（2） | 3（2） | 3（2） | |
| 31.75 | 4（2） | 3（2） | 3（2） | 3（2） | 3（2） | 3（2） | 2（1） | |
| 34.92 | 3（1） | 3（1） | 3（1） | 3（1） | 2（1） | 2（1） | 2（1） | |
| 38.10 | 3（1） | 3（1） | 3（1） | 2（1） | 2（1） | 2（1） | 2（1） | |
※この施工手順は参考資料です。必ず認定書の内容を確認のうえ、施工してください。
