因幡電工 タイカエックス / タイカX 防火区画貫通部材

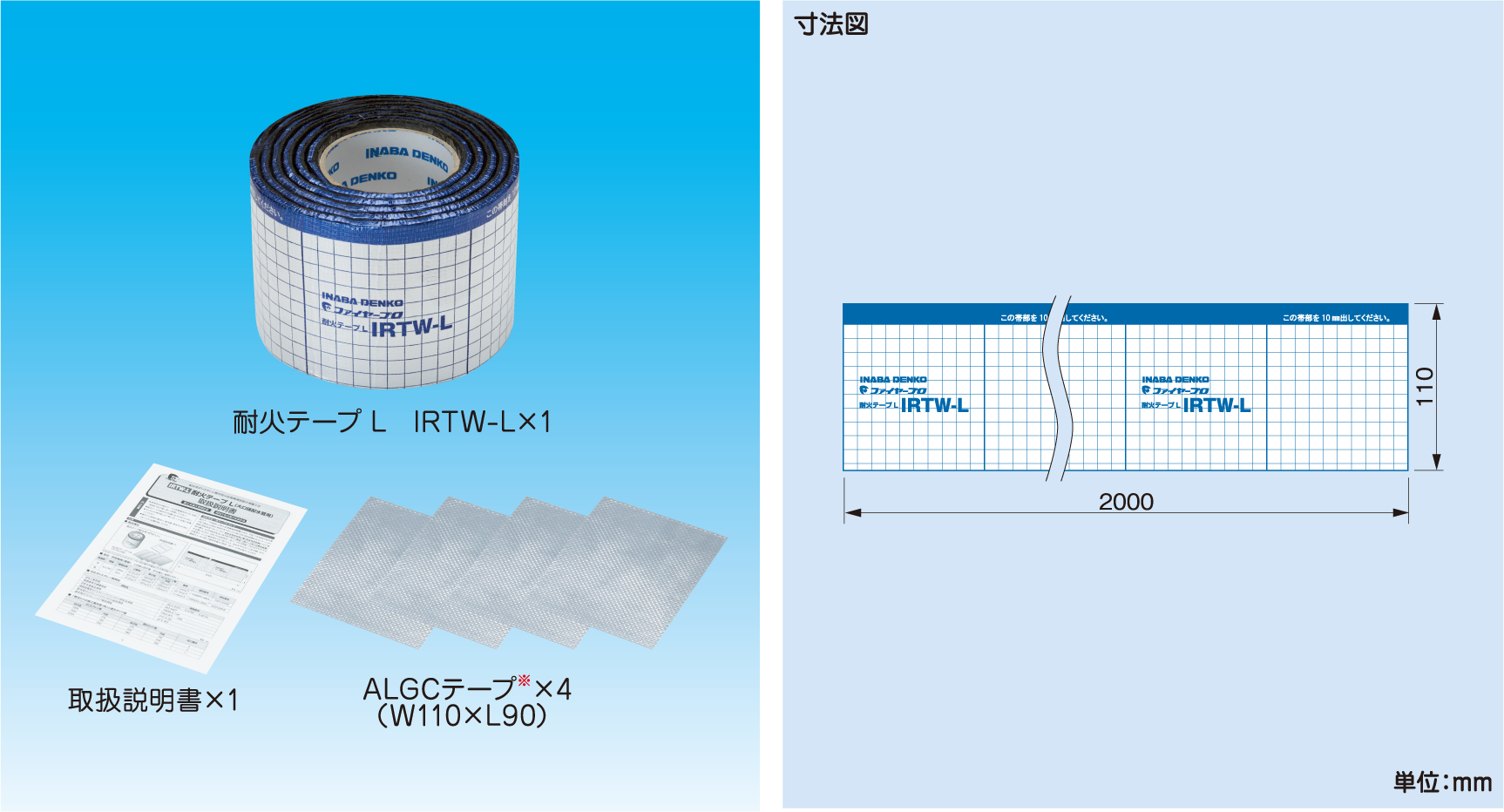

IRTW-L 耐火テープ L（大口径配水管用）
| コードNo. | 型番 | 標準単価 | 梱包 |
|---|---|---|---|
| 64135 | IRTW-L | 70,000円 | 6 |
※ALGCテープ(アルミガラスクロステープ)は、同仕様の市販品でも対応できます。(t=0.15mm W=90mm以上)
注意●区画貫通部で配管が動かないように近傍でしつかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。
■適用範囲概要 ※詳細は認定書/評定書を確認してください。
(単位:㎜)
| 構造 | 躯体厚さ | 配管 | 埋め戻し材 | 開口径 | 認定番号 | 評定番号 | ||
|---|---|---|---|---|---|---|---|---|
| 配管種 | 配管外径 | |||||||
| 壁 | 中空壁 | 100以上 | 配水用ポリエチレン管 | 250以下 | ロックウール※2 | 362以下 | PS060WL-0937 | － |
| 被覆材※1付 配水用ポリエチレン管 |
250以下 | シリコーン系シーリング材 | 415以下 | PS060WL-1266 | － | |||
| 片壁 | 42以上 | 配水用ポリエチレン管 | 250以下 | ロックウール※2 | 362以下 | PS060WL-0976-1 | － | |
| 被覆材※1付 配水用ポリエチレン管 |
250以下 | シリコーン系シーリング材 | 415以下 | PS060WL-1269 | － | |||
| 壁 （ALC・コンクリート） |
100以上 | 配水用ポリエチレン管 | 125以下 | モルタル | 182以下 | PS060WL-0822 | KK27-020号 | |
| 250以下 | ロックウール | 362以下 | PS060WL-0937 | － | ||||
| 被覆材※1付 配水用ポリエチレン管 |
250以下 | モルタル | 415以下 | PS060WL-1268 | － | |||
| 床 | 床 （ALC・コンクリート） |
100以上 | 配水用ポリエチレン管 | 125以下 | モルタル | 182以下 | PS060FL-0823 | KK27-019号 |
| 250以下 | 362以下 | － | ||||||
| 被覆材※1付 配水用ポリエチレン管 |
250以下 | モルタル | 415以下 | PS060FL-1267 | － | |||
※1被覆材：グラスウール（密度：24kg/㎥以上、厚さ：50mm以下）
※2鋼製スリーブ必要。鋼製スリーブ：長さ100mm以上（壁厚以上）、厚さ0.25mm以上
■1巻当たりの施工箇所数(例)と適合ボイド管
(単位:㎜)
| ポリエチレン管 | 適合ボイド管 | 施工箇所 | |||||
|---|---|---|---|---|---|---|---|
| 呼び径 | 外径 | 被覆材※ | 呼び径 | 外径 | モルタル埋め戻し | ロックウール充てん | シリコーン系シーリング材 |
| 75 | 90 | あり | 175 | 182 | 4 | - | 4 |
| なし | 125 | 131 | 5 | 5 | - | ||
| 100 | 125 | あり | 250 | 258 | 3 | - | 3 |
| なし | 175 | 182 | 4 | 1 | - | ||
| 150 | 180 | あり | 300 | 311 | 2 | - | 2 |
| なし | 250 | 258 | 3 | - | - | ||
| 300 | 311 | - | 1 | - | |||
| 200 | 250 | あり | 400 | 415 | 1 | - | 1 |
| なし | 350 | 362 | 1 | 1 | - | ||
※被覆材厚さ：150A以下は25mm、200Aは50mmで算出。
■国土交通大臣認定 対応ポリエチレン管規格
| 規格名 | 規格番号 |
|---|---|
| 日本産業規格 | JIS K 6761, K 6762, K 6774 |
| 国際標準化機構規格 | ISO 4427 |
| 日本水道協会規格 | JWWA K 144 |
| 建築設備用ポリエチレンパイプシステム研究会規格 | PWA 001/005 |
| 配水用ホリエチレンパイプシステム協会規格 | PTC K 03 |
| 給水用ポリエチレンパイプ協会規格 | JP K001 |
