因幡電工 タイカエックス / タイカX 防火区画貫通部材

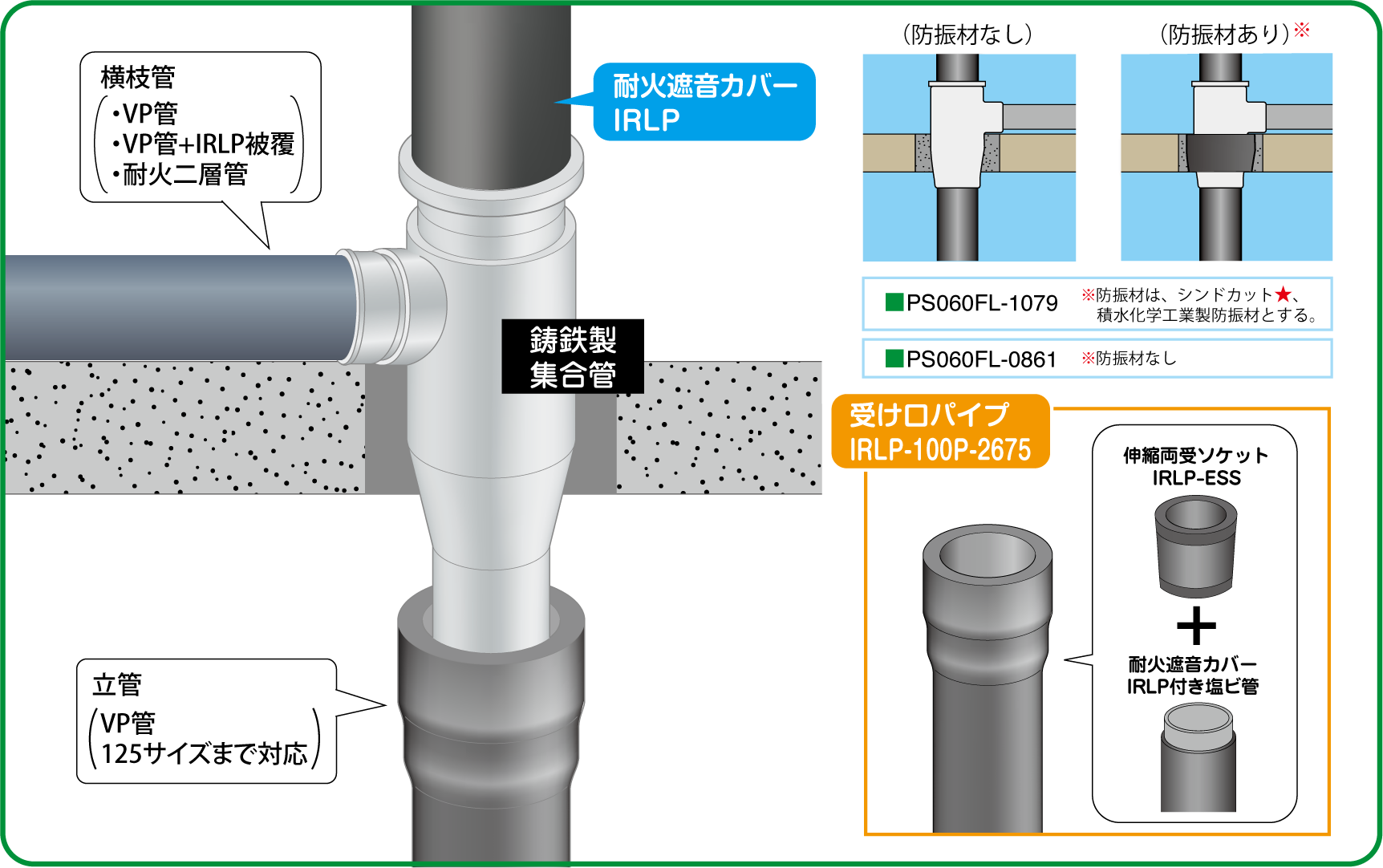

■認定工法
共同住宅（省令40号以外）、ホテル、病院、福祉施設など 国交省大臣認定の場合
■適用範囲概要 ※詳細については、認定書・評定書を確認してくたさい。
| 認定番号 | 床構造 | 厚さ (mm) | 集合管の種類 | 防振材 | 埋め戻し方法 | 配管種(最大径) | |||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 立管 | 横枝管 | ||||||||||||||||||||
| IRLP被覆 | 裸管 | IRLP被覆 | 耐火二層管 | ||||||||||||||||||
| PS060FL-1079 | 床(ALC・コンクリート) | 150以上 | 鋳鉄製集合管 | あり(シンドカット★) あり(積水化学工業製防振材) | モルタル | 125A | 100A | 100A | 100A | ||||||||||||
| なし | |||||||||||||||||||||
| PS060FL-0861 | 床(ALC・コンクリート) | 100以上 | 鋳鉄製集合管 | なし | モルタル | 100A | 100A | 100A | 100A | ||||||||||||
★シンドカットは、株式会社クボタケミックスの登録商標です。
■認定工法
省令40号マンション【特定共同住宅】 消防評定が必要な場合

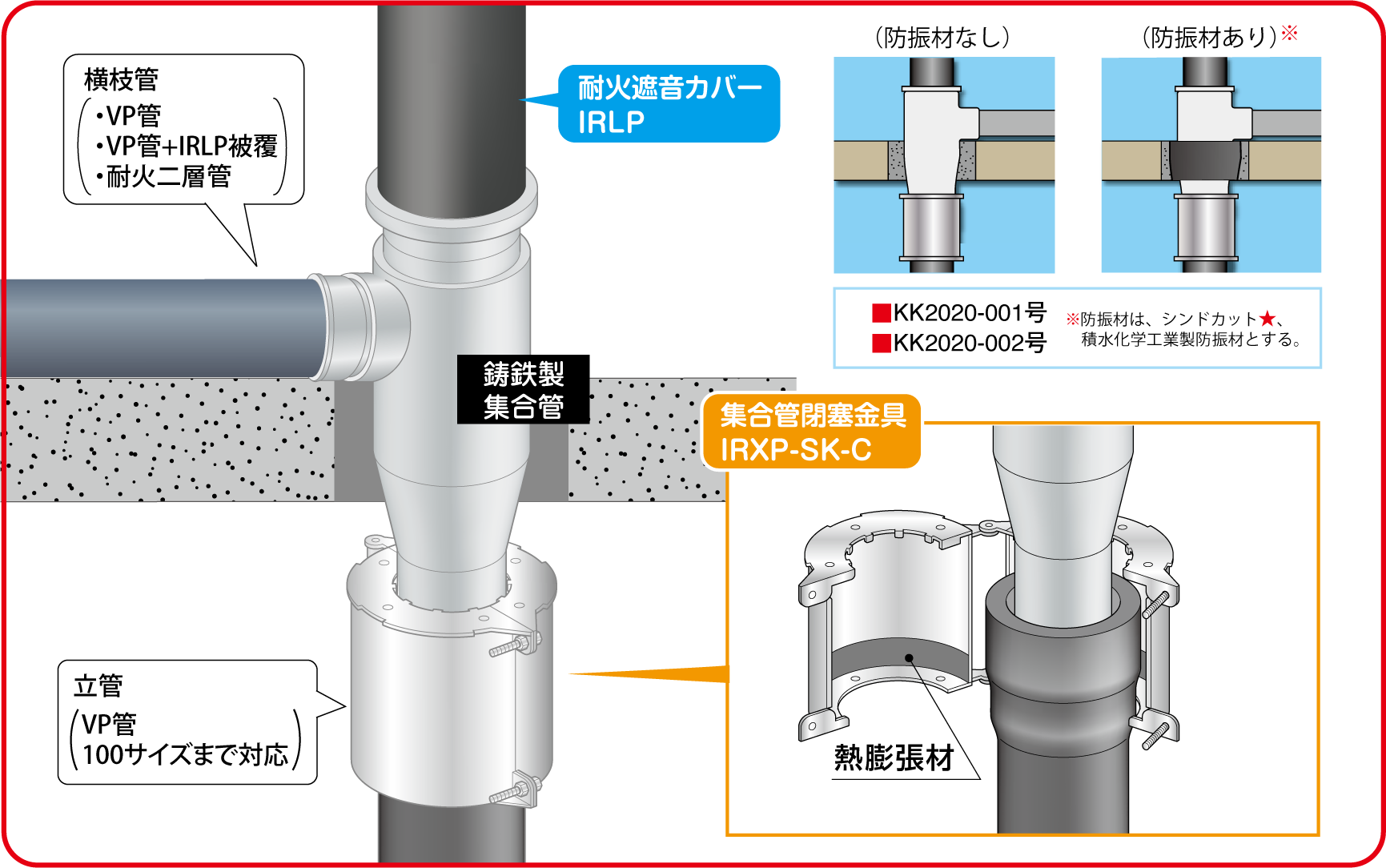

■集合管貫通工法 ※詳細については、評定書を確認してください。
| 評定番号 | 床構造 | 厚さ (mm) | 集合管の種類 | 防振材 | 埋め戻し方法 | 配管種(最大径) | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 立管 | 横枝管 | |||||||||||||||||
| IRLP被覆 | 裸管 | IRLP被覆 | 耐火二層管 | |||||||||||||||
| KK2020-001号※1 | 床(ALC・コンクリート) | 100以上 | ※1 | あり(シンドカット★) | モルタル | 100A | 100A | 100A | 100A | |||||||||
| 150以上 | ※1 | なし | モルタル | 100A | 100A | 100A | 100A | |||||||||||
| KK2020-002号※1 | 床(ALC・コンクリート) | 100以上 | ※2 | あり(積水化学工業製防振材) | モルタル | 100A | 100A | 100A | 100A | |||||||||
| 150以上 | ※2 | なし | モルタル | 100A | 100A | 100A | 100A | |||||||||||
※1 集合管貫通工法の施工の際には、別売の当社製品「集合管閉塞金具(IRXP-SK-C)」が必要です。
施工方法、消防評定一括マーク請求カードについては、「IRXP-SK-C」に同梱の取扱説明書を確認してください。
※1 鋳鉄製集合管（横枝管ワンタッチ接続タイプ）
※2 鋳鉄製集合管（横枝管メカニカル接続タイプ）
★シンドカットは、株式会社クボタケミックスの登録商標です。
