ファイヤープロシリーズ IRNS-RT 耐火ネオスリーブ RT

IRNS-RT耐火ネオスリーブRT

コードNo.	型番	適合員通穴径	øA※	ø8※	梱包
62523	IRNS-7-5RT	ø75～ø80	92	135	8
62524	IRNS-100RT	ø100～ø110	117	160	8
62525	IRNS-125RT	ø125～ø135	149	195	8
62526	IRNS-150RT	ø150～ø160	167	218	8

※施工後の寸法ではありません。

■セット内容

記号	部品名		材質	数量

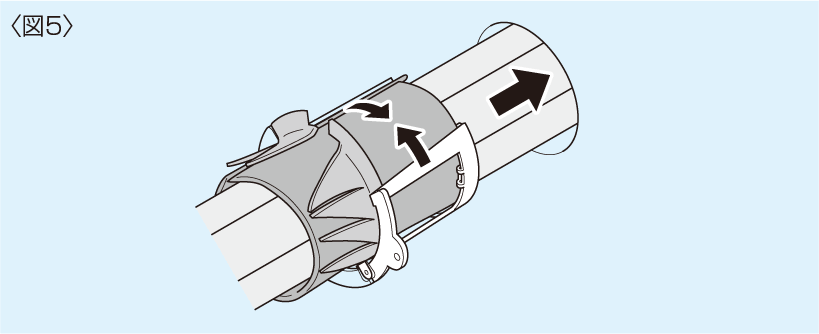

A	耐火ネオスリーブRT IRNS-RT	A-1 樹脂製スリーブ	PP	1

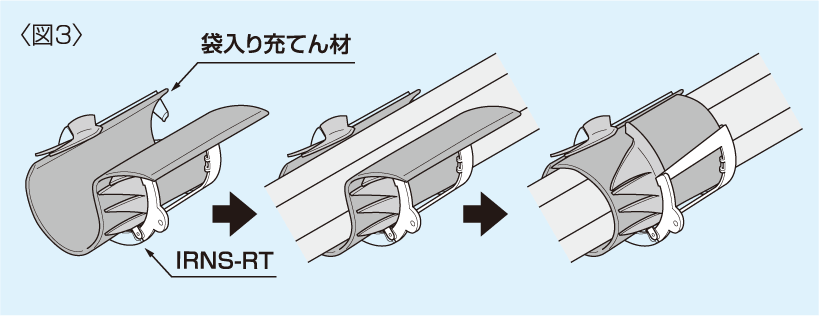

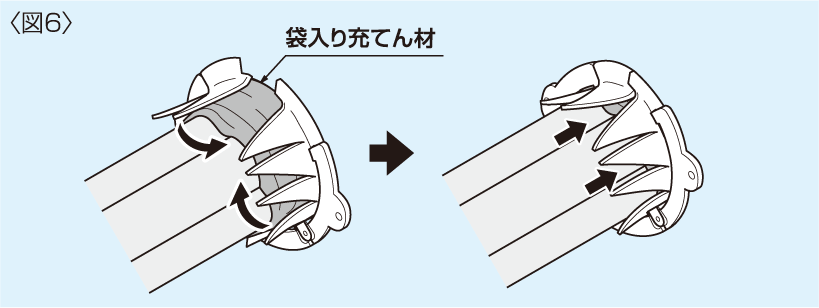

		A-2 袋入り充てん材	-
		A-3 支持会員	SGCC

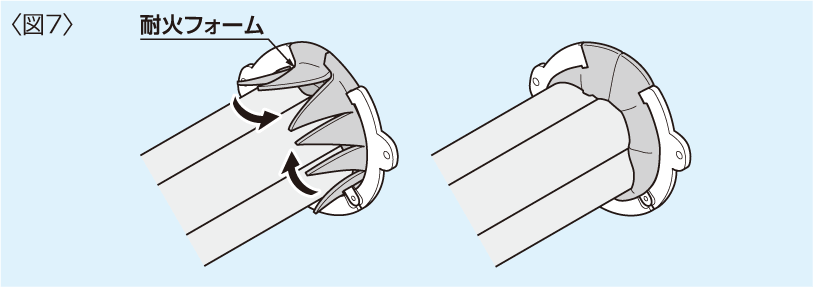

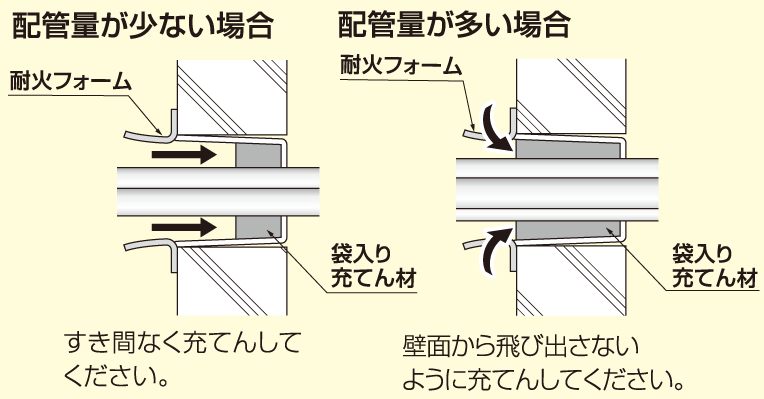

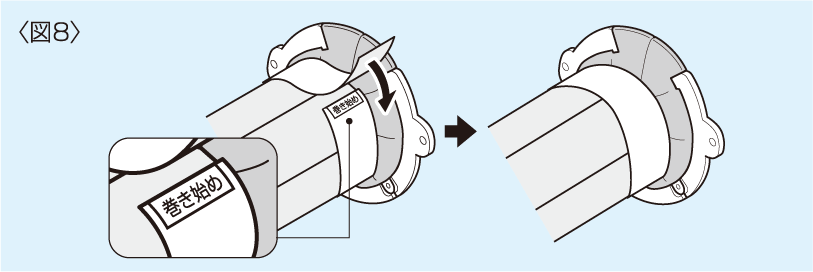

		A4 耐火フォーム	-

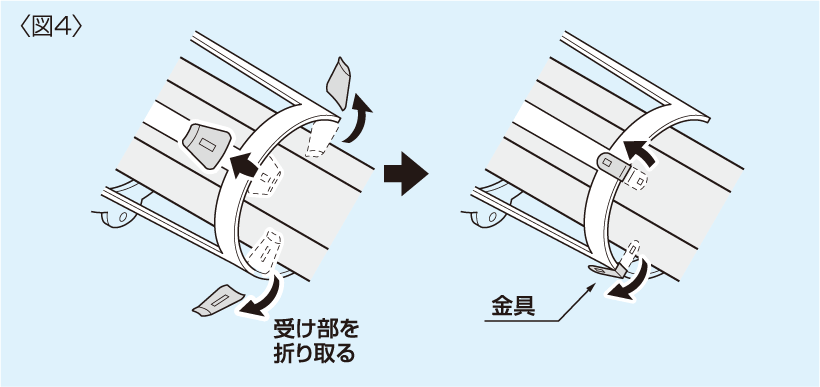

B	配管結束部材		ALGC	1
C	取扱説明書		-	1
D	国土交通大臣認定品表示シール		-	1

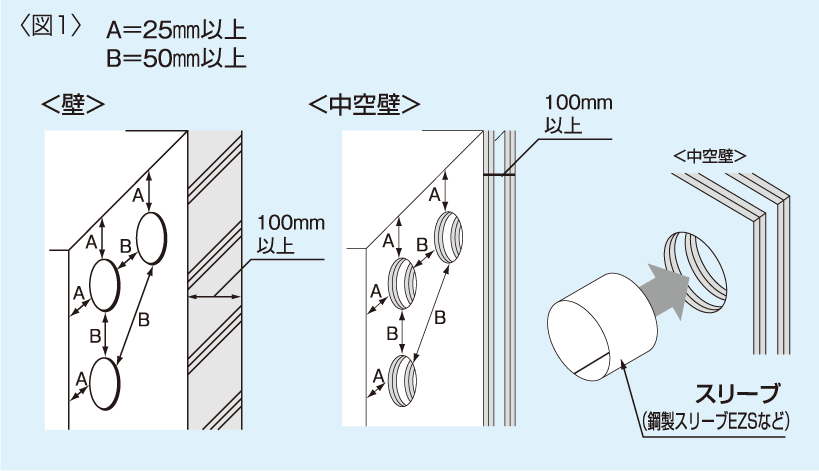

■適用範囲概要(詳細は認定書を確認してください)

壁・床構造(国土交通大臣が認定したもの)			壁(ALC・コンクリート)/中空壁
国土交通大臣認定番号			PS060WL-1139
壁厚さ			100以上
開口部		形状	円形(ø160以下)
占積率 (開口面積に対する配管・ケーブルの断面積の総合計の割合)			75サイズ:13.0%以上43.1%以下 100、125、150サイズ:13.0%以上45.5%以下
配管種類	金属管・被覆金属管		被覆外径ø80(金属管ø38.1、被覆厚 20)以下
	結露防止扉付硬質塩化ビニル管		ø38以下
	ドレンホース(可とうポリエチレン管)		ø22以下
	合成樹脂製可とう電線管(CD管、PF管)		PF管:ø36.5 CD管:ø42以下
	ケーブル(銅、ガラス繊維など)		総導体断面積81.5mm²、1本当たり外径ø13.5以下(導体22mm²)以下

※被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム(ニトリル、ブチル系ゴム)、グラスウール、ロックウールを指します。
※金属管とは、銅管(JIS H 3300、JIS H 3320)、鋼管(JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G 3460)、ステンレス鋼管(JIS G 3447、JIS G 3448、JIS G 3459)を指します。

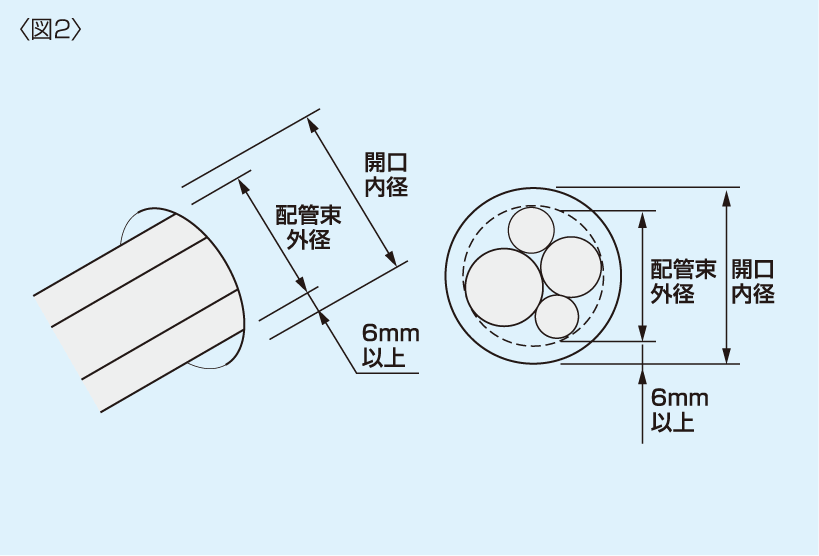

※開口径、配管外径から占積率、配管束外径(開口内径12mm)を考慮して、製品サイズを選定してください。

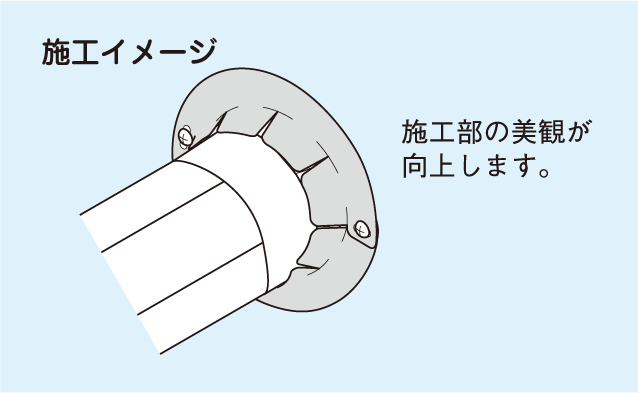

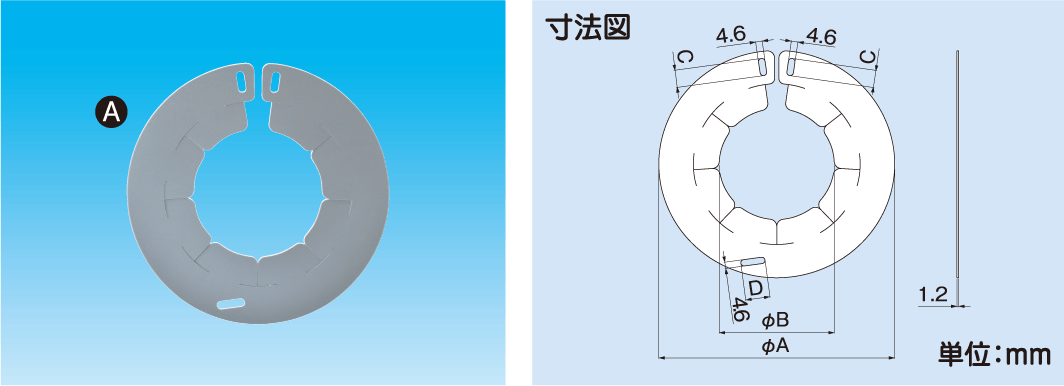

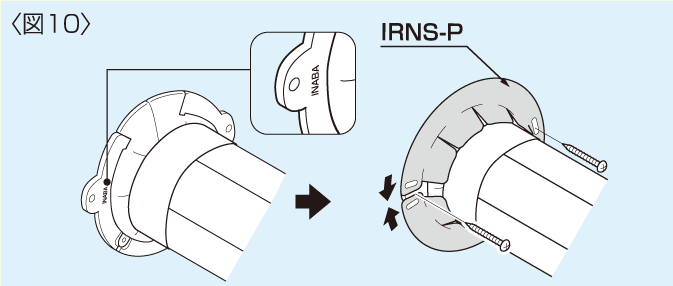

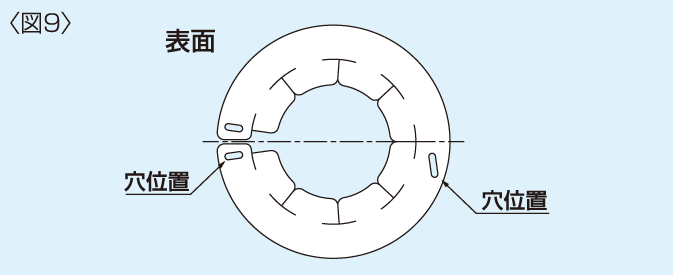

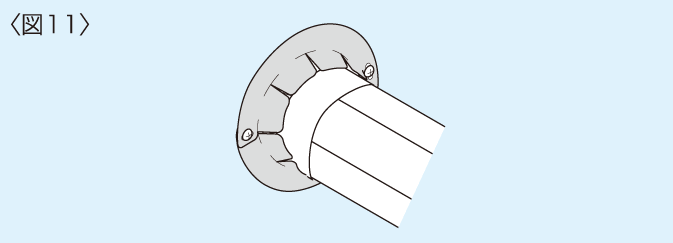

IRNSIRNS用化粧プレート-P

コードNo.	型番	øA※	ø8※	C	D	梱包
62543	IRNS-P75	136	60	11	15	100
62544	IRNS-P100	164	80	13	17	100
62545	IRNS-P125	194	102	13	19	100
62546	IRNS-P150	222	122	13	19	100

※施工後の寸法ではありません。

■セット内容

記号	部品名	材質	数量
A	IRNS用化粧プレートIRNS-P	PP	1
-	ビス ø04.2×32L	ユニクロ	2

■IRNS-RT 収納空調配管系統目安表

注意●保温材厚=10mm。()内は、国土交通省仕様の保温材厚=液管側10mm×ガス管側20mm
配管1系統につき制御ケーブルø11.5(CVV2mm×4C相当)1本含む。
●占積率13%未満は認定外となります。

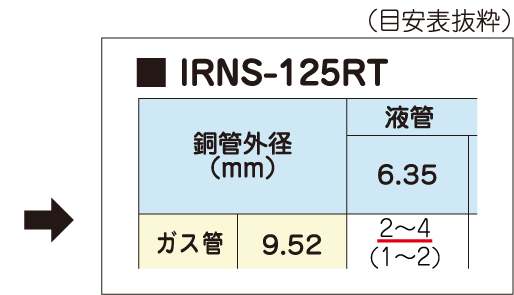

例) IRNS-125RT(開口径:125mm)に、
液管銅管外径液管6.35mm×ガス管9.52mm(保温材厚8mm)を施工する場合 (mm) 6.35

1系統は認定外となります。

■IRNS-75RT (表は開口径75mmの場合の目安です。)

銅管外径 (mm)		液管
銅管外径 (mm)		6.3c5	6.35* (10H)	9.35	9.52* (10H)	12.70	15.88	19.05	22.22	25.40
ガス管	9.52	1	-	-	-	-	-	-	-	-
	9.52(1DH)*	1	1	-	-	-	-	-	-	-
	12.70	1	1	1	-	-	-	-	-	-
	15.88	1	-	-	-	-	-	-	-	-
	19.05	-	-	-	-	-	-	-	-	-
	22.22	-	-	-	-	-	-	-	-	-
	25.40	-	-	-	-	-	-	-	-	-
	28.58	-	-	-	-	-	-	-	-	-
	31.75	-	-	-	-	-	-	-	-	-
	34.92	-	-	-	-	-	-	-	-	-
	38.10	-	-	-	-	-	-	-	-	-

■IRNS-100RT (表は開口径100mmの場合の目安です。)

銅管外径 (mm)		液管
銅管外径 (mm)		6.3c5	6.35* (10H)	9.35	9.52* (10H)	12.70	15.88	19.05	22.22	25.40
ガス管	9.52	1～3(1)	-(1)	-	-	-	-	-	-	-
	9.52(1DH)*	1～2	1～2	-	-	-	-	-	-	-
	12.70	1～2(1)	1～2(1)	1～2(1)	1～2(1)	-	-	-	-	-
	15.88	1～2(1)	1(1)	1～2(1)	1(1)	1	-	-	-	-
	19.05	1(1)	1	1	1	1	1	-	-	-
	22.22	1	1	1	1	1	1	1	-	-
	25.40	1	1	1	1	1	1	1	-	-
	28.58	1	1	1	1	1	1	-	-	-
	31.75	1	1	1	1	1	-	-	-	-
	34.92	1	1	1	1	-	-	-	-	-
	38.10	1	1	1	-	-	-	-	-	-

■IRNS-125RT (表は開口径125mmの場合の目安です。)

銅管外径 (mm)		液管
銅管外径 (mm)		6.3c5	6.35* (10H)	9.35	9.52* (10H)	12.70	15.88	19.05	22.22	25.40
ガス管	9.52	2～4 (1～2)	- (1～2)	-	-	-	-	-	-	-
	9.52(1DH)*	2～4	2～3	-	-	-	-	-	-	-
	12.70	2～3 (1)	1～3 (1)	2～3 (1)	1～3 (1)	-	-	-	-	-
	15.88	1～3 (1)	1～3 (1)	1～3 (1)	1～2 (1)	1～2 (1)	-	-	-	-
	19.05	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	-	-	-
	22.22	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)	-	-
	25.40	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)	1 (1)	1 (1)	-
	28.58	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)	1 (1)	1 (1)	1 (1)	1	1
	31.75	1～2 (1)	1 (1)	1 (1)	1 (1)	1 (1)	1 (1)	1	1	1
	34.92	1 (1)	1 (1)	1 (1)	1 (1)	1 (1)	1	1	1	1
	38.10	1 (1)	1	1	1	1	1	1	1	1

■IRNS-125RT (表は開口径75mmの場合の目安です。)

銅管外径 (mm)		液管
銅管外径 (mm)		6.3c5	6.35* (10H)	9.35	9.52* (10H)	12.70	15.88	19.05	22.22	25.40
ガス管	9.52	3～7 (1～3)	- (1～2)	-	-	-	-	-	-	-
	9.52(1DH)*	2～6	2～5	2～5	-	-	-	-	-	-
	12.70	2～5 (1～2)	2～4 (1～2)	2～5 (1～2)	2～4 (1～2)	-	-	-	-	-
	15.88	2～4 (1～2)	2～4 (1～2)	2～4 (1～2)	2～4 (1～2)	2～3 (1～2)	-	-	-	-
	19.05	2～3 (1～2)	2～3 (1～2)	2～3 (1～2)	1～3 (1～2)	1～3 (1～2)	1～3 (1～2)	-	-	-
	22.22	2～3 (1～2)	2～3 (1～2)	2～3 (1～2)	1～3 (1)	1～3 (1)	1～2 (1～2)	1～2 (1～2)	-	-
	25.40	1～3 (1)	1～3 (1)	1～3 (1)	1～3 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	-
	28.58	1～3 (1)	-1～2 (1)	1～3 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)
	31.75	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)
	34.92	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)	1 (1)
	38.10	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1～2 (1)	1 (1)	1 (1)	1 (1)
