ファイヤープロシリーズ IRNS-N 耐火ネオスリーブN
IRNS-N耐火ネオスリーブN

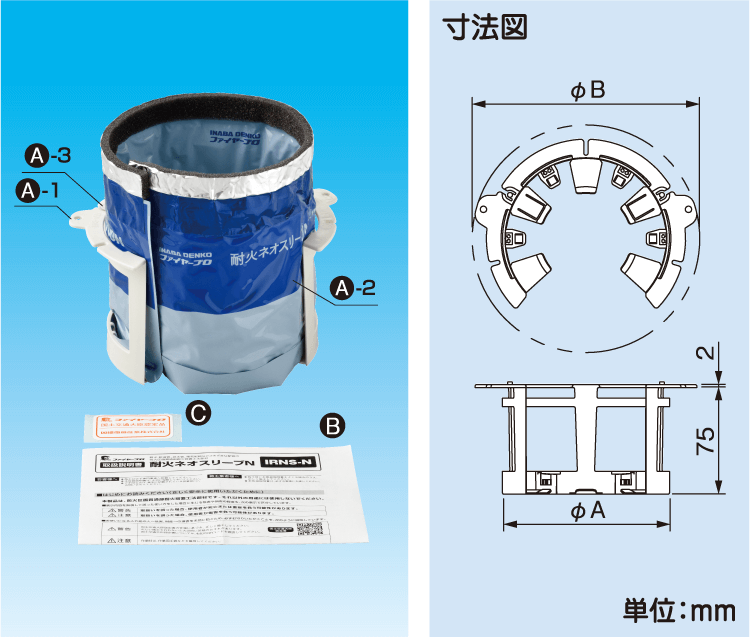

■セット内容
| 記号 | 部品名 | 材質 | 数量 | |
|---|---|---|---|---|
| A | 耐火ネオスリーブN IRNS-N |
A- 1 樹脂製スリーブ | PP | 1 |
| A-2 袋入り充てん材 | - | |||
| A-3 支持金具 | SGCC | |||
| B | 取扱説明書 | - | 1 | |
| C | 国土交通大臣認定品表示シール | - | 1 | |
■適用範囲概要 (詳細は認定書を確認してください)
| 壁・床構造(国土交通大臣が認定したもの) | ALC床 | コンクリート床 | ALC・コンクリート壁 中空壁 |
片壁 | |
|---|---|---|---|---|---|
| 国土交通大臣認定番号 | PS060FL-1150 | PS060WL-1151 | PS060WL-1146-1 | ||
| 壁・床 厚み | 100以上 | 75以上 | 75以上 | 42以上 | |
| 開口部 | 形状 | 円形(ø160以下) | |||
| 占積率 (開口面積に対する配管・ケーブルの断面積の総合計の割合) |
45.1 %以下 50.8 %以下( VP、VU、HⅣP、HTを単管で使用する場合) |
||||
| 配管種類 | 架橋ポリエチレン管 | 25A以下 | |||
| 耐熱ポリエチレン管 | 20A以下 | ||||
| ポリブテン管 | 25A以下 | ||||
| 金属強化ポリエチレン管 | 25A以下 | 20A以下 | |||
| 金属管 | ø15.88以下 | ||||
| 銅二層管 | ø16以下 | ||||
| 補強層付き高耐熱フッ素樹脂ホース | ø14.6以下 | ||||
| 塩化ビニル被覆ステンレス鋼フレキシブル管 | 25A以下 | ||||
| 硬質ポリ塩化ビニル管(VP管、VU管、HⅣP管、HT管) | 100A以下 | ||||
| 結露防止層付硬質塩化ビニル管 | 外径ø38、厚さ6.5以下 | ||||
| 断熱ドレンホース(外層・内層・塩ビ樹脂製) (断熱層:ポリエチレンフォーム) | 外径ø37、厚さ6以下 | ||||
| ドレンホース | 外径ø22以下 | ||||
| 保温被覆材付 | |||||
| 架橋ポリエチレン管 | 25A (被覆外径ø80、被覆厚20)以下 | ||||
| 耐熱ポリエチレン管 | 20A (被覆外径ø70、被覆厚20)以下 | ||||
| ポリブテン管 | 25A (被覆外径ø80、被覆厚20)以下 | ||||
| 金属強化ポリエチレン管 | 25A (被覆外径ø80、被覆厚20)以下 | 20A (被覆外径の70、被覆厚20)以下 | |||
| 金属管 | ø15.88 (被覆外径×57、被覆厚20)以下 | ||||
| 銅ニ層管 | ø16 (被覆外径×57、被覆厚20)以下 | ||||
| 被覆材付きペア架橋ポリエチレン管+制御ケーブル | 10A×2本(被覆外径47×38以下、被覆厚10)以下 | ||||
| 被覆材付きへア耐熱ポリエチレン管+制御ケーブル | 10A×2本(被覆外径47×38以下、被覆厚10)以下 | ||||
| 被覆材付きへア被覆架橋ポリエチレン管+制御ケーブル | 10A×2本(被覆外径50×31以下、被覆厚3 (内被覆)、6 (外被覆) )以下 | ||||
| 補強層付き高耐熱フッ素樹脂ホース | ø14.6 (被覆外径ø35.5、被覆厚10)以下 | ||||
| 硬質ポリ塩化ビニル管(VP管、HⅣP管、HT管) | 50A (被覆外径ø80、被覆厚10)以下 | ||||
| 合成樹脂可とう管(さや管) | 外径のø42 (楕円：40×27 )以下 | ||||
| 架橋ポリエチレン管 | 25A以下 | ||||
| 耐熱ポリエチレン管 | 20A以下 | ||||
| ポリブテン管 | 25A以下 | ||||
| 金属強化ポリエチレン管 | 25A以下 | 20A以下 | |||
| フィルム巻架橋ポリエチレン管+制御ケーブル | 10A×3本以下 | ||||
| フィルム巻耐熱ポリエチレン管+制御ケーブル | 10A×3本以下 | ||||
| 保温被覆材付合成樹脂可とう管(さや管) | 外径ø42 (被覆外径ø66、被覆厚10)以下 | ||||
| 架橋ポリエチレン管 | 25A以下 | ||||
| ポリブテン管 | 25A以下 | ||||
| 外傷防止機能付架橋ポリエチレン管 被覆材:工ラストマー系樹脂および発泡体) |
20A (被覆外径ø31、被覆厚2)以下 | ||||
| 外傷防止機能付耐熱ポリエチレン管 被覆材:工ラストマー系樹脂および発泡体) |
20A (被覆外径ø31、被覆厚2)以下 | ||||
| 外傷防止機能付ポリブテン管 被覆材:工ラストマー系樹脂および発泡体) |
20A (被覆外径ø31、被覆厚2)以下 | ||||
| 保護フィルム付架橋ポリエチレン管 | 20A (被覆外径ø32.8、被覆厚0.2)以下 | ||||
| 保護フィルム付ポリブテン管 | 20A (被覆外径ø32 8、被覆厚0.2)以下 | ||||
| さや管入発泡ウレタンフォーム付ポリブテン管 | 25A (さや管外径ø42 )以下 | ||||
| 合成樹脂可とう電線管 | PF管.ø64.5 CD管:ø42以下 | ||||
| ケーブル(銅、ガラス繊維など) | 総導体断面積1061.8mm2、1本当たり外径ø28以下(導体255mm2)以下 | ||||
・被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、フェノールフォーム、合成ゴムフォーム（二トリル、ブチル系ゴム)、グラスウール、ロックウールを指します。
・金属管とは、銅管(JIS H 3300、JIS H 3320)、鋼管(JIS G 3442、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3456、JIS G 3458、JIS G 3460)、ステンレス鋼管(JIS G 3447、JIS G3448、JIS G 3459)を指します。
・開口径、配管外径から占積率、配管束外径を考慮して、製品サイズを選定してくたさい。
