ファイヤープロシリーズ IRC-C 耐火キャップC

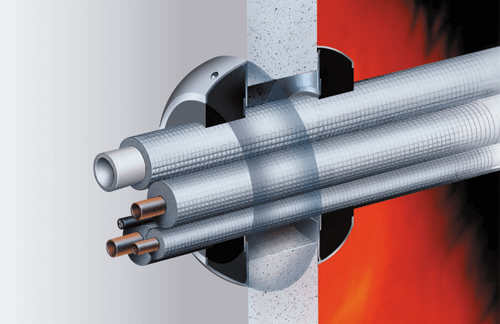

充てん材に熱膨張性耐熱シールを使用
加熱により4倍以上に膨張し、すき間を埋めてしまいます。
多系統配管が可能
貫通部数を少なくできます。●強度設計が楽。
●貫通部面積を少なくできます。
●作業工数が少なくて済みます。
(ボイド管・耐火キャップC設置数を減らせる。)
被覆金属管、電線、合成樹脂管兼用
防火区画貫通部措置工法が一つで済みます。●空調、電気、排水などの工法を統一できます。
●設置ごとに工法を変えずに済むので、設計や施工が容易です。銅管や電線の混設も可能です。
●設計変更にも容易に対応できます。
すぐに使えるセット梱包
施工に必要な部材がすべてセットされており、支持具や鉄管などは不要です。
簡易な施工性
設置するたけで耐火措置が行えます。
●防火区画の前後1mの防火措置も不要で、施工時間が短縮できます。
●被覆銅管などもそのまま配管でき、作業性が向上します。
床用は床側からの片面施工。
●足場の設置や、モルタルの垂れ留め処置などが不要で施工が簡単です。
埋め戻し(モルタル)不要。
●パテ埋め(専用耐熱シールの充てん)だけでOK。
従来のようなモルタルの準備や混練などの面倒な作業は必要ありません。
バテ埋め(専用耐熱シールの充てん)も簡単。
●貫通穴全部に充てんする必要はありません。
貫通穴内部へのパテ埋めは、床用は20mmまででOK。貫通穴すべてを埋め戻す必要がなく、施工が簡単確実に行えます。
配管後でも施工が可能
2分割構造で、配管後でも施工が可能です。
買通穴の化粧も万全
フタ金具は化粧キャップとしての機能も備えており、貫通穴も見えず、きれいに仕上がります。

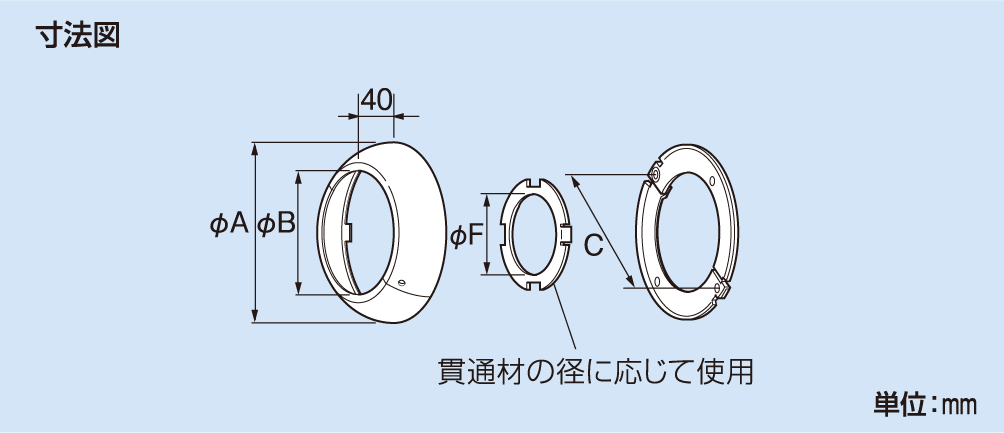

| 種別 | コードNo. | 型番 | 適合ボイド管呼び径 | 貫通穴 仕上がり径 (mm) |
øA | øB | C | øF | セットバテ量 0.5L |
セットパテ量 0.3L |
梱包 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 壁用 | 62670 | IRC-75CK | 75 | 82 | 131 | 82 | 114 | 45 | 1 | 1 | 8 |
| 壁用 | 62680 | IRC-100K | 100 | 110 | 156 | 107 | 139 | 65 | 2 | 0 | 8 |
| 壁用 | 62690 | IRC-125CK | 125 | 135 | 182 | 133 | 165 | 85 | 0 | 4 | 4 |
| 壁用 | 62700 | IRC-150CK | 150 | 160 | 207 | 158 | 190 | 105 | 3 | 0 | 4 |

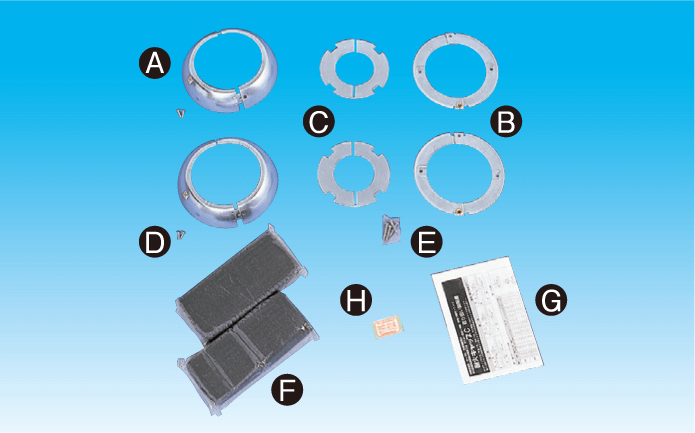

| セット明細 | A | フタ金具 | 2 | D | (＋)トラス( M4×8L)ビス | 4 | G | 取扱説明書 | 1 |
|---|---|---|---|---|---|---|---|---|---|
| B | 底板支持金具 | 2 | E | (＋)ナベ( M5×25L)タッピングビス | 4 | H | 国土交通大臣認定品表示シール | 1 | |
| C | 底板アダブター | 2 | F | 熱膨張性耐熱シールIP | 上表参照 | ||||
注意
●区画貫通部で配管などが動かないように近傍でしつかりと固定してください。不十分な場合はパテにすき間が生じたり、パテが落下したりするおそれがあり、耐火性能が発揮できません。特に縦引きの冷媒管の場合は、配管長の中央部に「パイプロックTK」を使用して配管を支持してください。
