ファイヤープロシリーズ IRBS 耐火ボックスS

サファイヤープロシリーズ IRBS 耐火ボックスS

手が汚れない
パテ材を用いないため、手を汚すことがありません。

対応開口寸法が自在
開口に充てんブロックを詰めるだけのため、様々な開口寸法に対応可能。

止水用鋼製スリープにも対応
床施工における止水用鋼製スリープにも対応します。

認定範囲概要

(単位:mm)
床・壁構造
(国土交通大臣が認定したもの)

(ALC・コンクリート)

(ALC・コンクリート)
国土交通大臣認定番号 PS060FL-0964
PS060FL-0964
(鋼製スリープ)
PS060WL-1104
床・壁 厚さ 100以上 75以上
最大開口 0.75m2 0.42m2 (高さ0.35m以下)
占積率 39.8%以下 37.7%以下



被覆銅管 被覆外径ø86 (管径ø44.45、被覆厚20)以下
被覆硬質塩化ビニル管 被覆外径ø81 (管径ø60、被覆厚10)以下
被覆可とう塩化ビニル管 外径ø37、厚さ6以下
可とうホリエチレン管 外径ø22以下
発泡塩化ビニル管 外径のø76、厚さ9.5以下
合成樹脂製可とう電線管(CD、PF管) ø42以下
ケーブル 総導体断面積7522.5mm2
(CV38mm2x3C)以下
総導体断面積3392mm2
(CV38mm2x3C)以下

※被覆とは、発泡ポリチレン系、発泡架橋ポリエチレン系、発泡ポリウレタン系、発泡ポリチレン系、発泡ポリプロヒレン系、発泡フェノール系、発泡シリコーン系、発泡難燃ポリオレフィン系、グラスウール、ロックウール、発泡合成ゴム系(二トリル、ブチルゴム系)を指します。
※被覆可とう塩化ビニール管とは、断熱ドレンホースDSHなどを指します。
※可とうポリエチレン管とは、ドレンホースDHなどを指します。

●作業時は、作業手袋などを着用してください。
●屋外で使用の場合は、紫外線、雨水なとが当たらないように処置を施してください。また、防水機能はありません。必要な場合は別途防水処理を行ってください。
●使用の際は、取扱説明書および認定書を熟読のうえ、施工してください。
●厚さ100mm以上の床および厚さ75mm以上の壁・中空壁に適用されます。
●占積率および施工上、問題となる(充てんブロックが入らないような)箇所への配管の設置がされていない事を確認してください。
●区画貫通部で配管などが動かないように近傍でしつかりと固定してください。不十分な場合は耐火テープにズレが生じたり、充てんブロックにすき間や落下を発生するおそれがあり、耐火性能が発揮できません。特に冷媒管の場合は、配管長の中央部に「パイブロックTK」を使用して配管を支持してください。
●充てんブロックは、1キット当たりに最大6種類のブロックが同梱されています。配管の谷間などの小さい空間には小さいサイズ、大きい空間には大きいサイズを組み合わせて使用してください。
●充てんブロックは、曲げたり圧縮したりできますので、配管状況や形状、すき間の大きさなどに合わせて変形させ、開口部に対して、約1.1倍(目安)以上の充てんブロックをすき間のないように詰めてください。充てんブロックが簡単に抜ける場合や、十分密に詰められていない場合は、充てん不足です。充てんブロックを増やして密に再充てんしてください。
●充てんブロックは、分解・切断などせずにそのまま使用してください。また破損した充てんブロックは使用しないでくたさい。
●充てんブロックを詰め込むことができない小さなすき間がある場合には、補助パットを使用してください。充てんブロックおよび補助パットは、熱によって膨らむことによりすき間を閉塞する機能がありますが、施工する際は、すき間が発生しないように丁寧に行ってください。
●充てんブロックを詰める際は、方向に注意し、印字「A」などのアルファベットが開口部の正面に見えるように詰めてください。
●占積率が25%以上の場合を想定した構成です。占積率が低く、充てんブロックが不足する場合は、IRBS-JBなどを購入してください。
●充てんブロック受けボードの寸法は、標準開口寸法と同じになります。標準開口寸法以外に使用の場合は、先ず開口寸法に切断の後、配管に沿って切断してください。
●耐火テープが不足する場合は、別途単品(IRBS-T)を用意してください。
●ラックを使用の際は、配管を貫通部の両側の近傍で必ずラックの子桁などに結束し、開口部の中心になるように設置、区画貫通部内にラック子桁が入らないようにしてください。

IRBS耐火ボックスS 空調・電力用
IRBS
耐火ボックスS

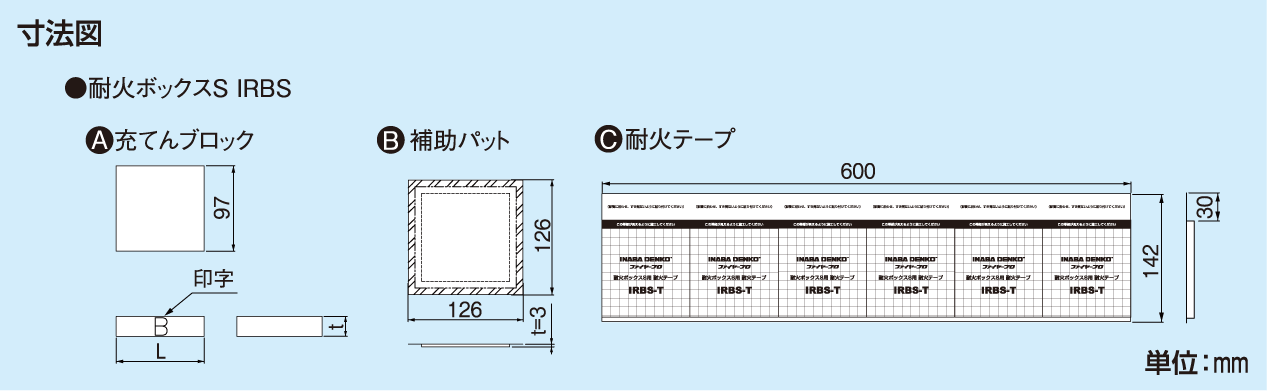

寸法図

セット内容

記号 部品名 数量

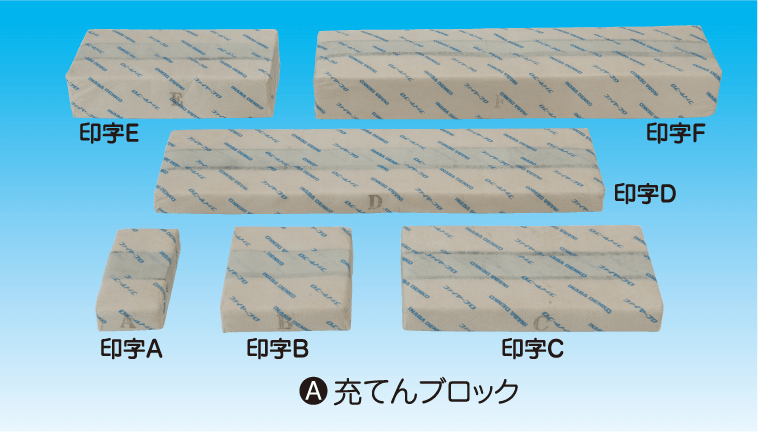

A 充てんブロック 表1参照

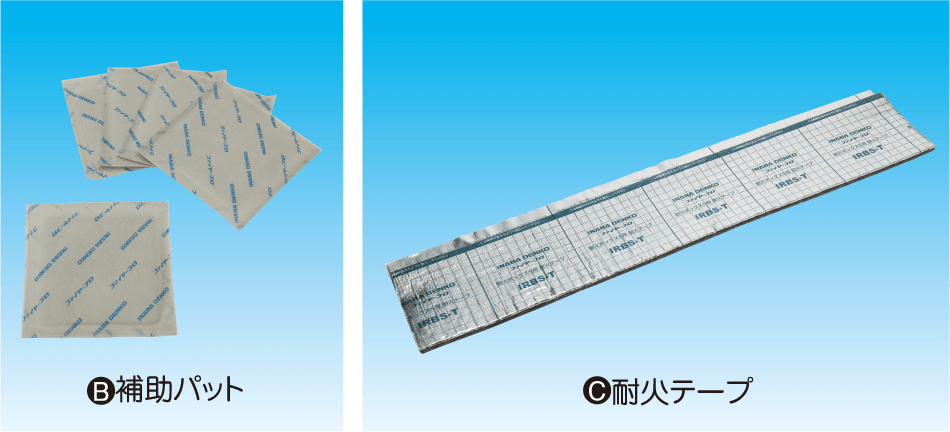

B 補助パット 表1参照
C 耐火テープ 表1参照
- 取扱説明書 1
- 国土交通大臣認定品表示シール 1

耐火ホックスS

コードNo. 型番 適用開口穴(mm) セット部材数量(表1 ) 補助バット 耐火テープ(600mm) 梱包
充てんブロック
厚さ:t=22.5mm 厚さ:t=45mm
印字A
(L=50mm)
印字B
(L=100mm)
印字C
(L=200mm)
印字D
(L=400mm)
印字E
(L=200mm)
印字F
(L=400mm)
63301 IRBS-3020 300×200 5 8 2 0 2 0 5 2 1
63302 IRBS-6020 600×200 5 12 1 3 2 1 10 3 1
63303 IRBS-9020 600×200 7 19 2 4 2 2 15 4 1
63304 IRBS-12020 1200×200 9 26 3 4 3 3 20 5 1

IRBS用充てんブロック

コードNo. 型番 適用開口穴(mm) セット部材数量(表1 ) 補助バット 耐火テープ(600mm) 梱包
充てんブロック
厚さ:t=22.5mm 厚さ:t=45mm
印字A
(L=50mm)
印字B
(L=100mm)
印字C
(L=200mm)
印字D
(L=400mm)
印字E
(L=200mm)
印字F
(L=400mm)
63311 IRBS-JB 0.02m2 4 6 1 0 0 0 - - 1

IRBS用耐火テープ

コードNo. 型番 適用開口穴(mm) セット部材数量(表1 ) 補助バット 耐火テープ(600mm) 梱包
充てんブロック
厚さ:t=22.5mm 厚さ:t=45mm
印字A
(L=50mm)
印字B
(L=100mm)
印字C
(L=200mm)
印字D
(L=400mm)
印字E
(L=200mm)
印字F
(L=400mm)
63312 IRBS-T - - - - - - - - - 20

耐火ボックスS

セット内容

記号 部品名 数量
D 充てんブロック受けホード 表2参照
E 引掛け金具 表2参照
- コンクリートタッピングビス 表2参照

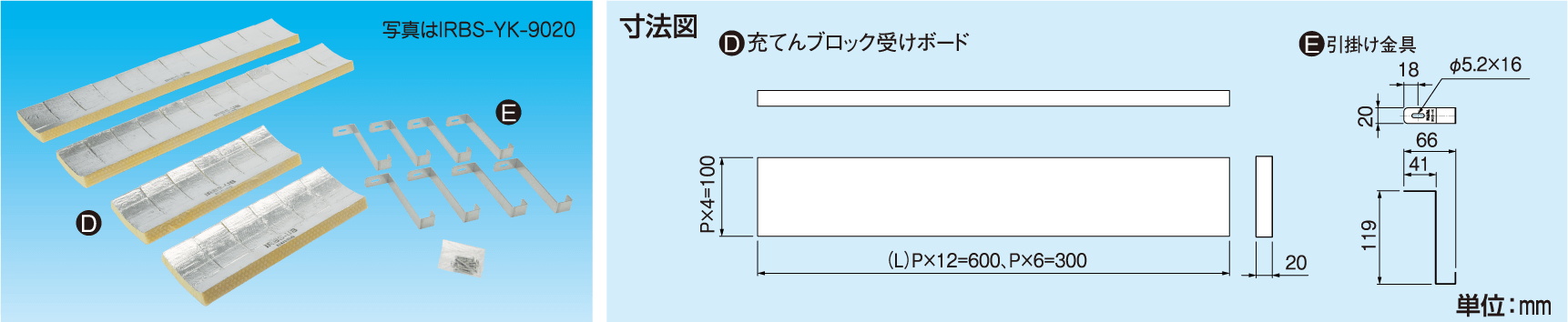

耐火ホックスS床用キット

※別売の「耐火ボックスS (IRBS )」と必すセットで使用してくたさい。

コードNo. 型番 セット部材数量(表2 ) 梱包
充てんブロック受けホード 引掛け金具 コンクリートタッピングビス(M4×L25)
(L=600) (L=300)
63305 IRBS-YK-3020 - 2 4 4 1
63306 IRBS-YK-6020 2 - 4 4 1
63307 IRBS-YK-9020 2 2 8 8 1
63308 IRBS-YK-12020 4 - 8 8 1

受けホード

コードNo. 型番 セット部材数量(表2 ) 梱包
充てんブロック受けホード 引掛け金具 コンクリートタッピングビス(M4×L25)
(L=600) (L=300)
63313 IRBS-UB 2 - - - 30

引掛け金具

コードNo. 型番 セット部材数量(表2 ) 梱包
充てんブロック受けホード 引掛け金具 コンクリートタッピングビス(M4×L25)
(L=600) (L=300)
63314 IRBS-HK - - 8 8 10

  • 全12件
因幡電工 耐火ボックスS 空調・電力用 適用開口穴300×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-3020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

44,319円→32,925(税込)

因幡電工 耐火ボックスS 空調・電力用 適用開口穴600×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-6020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

70,147円→52,100(税込)

因幡電工 耐火ボックスS 空調・電力用 適用開口穴900×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-9020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

98,626円→73,283(税込)

因幡電工 耐火ボックスS 空調・電力用 適用開口穴1200×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-12020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

126,445円→93,945(税込)

因幡電工 耐火ボックスS用充てんブロック 空調・電力用 適用開口穴0.02㎡ 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-JB
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

12,914円→9,587(税込)

因幡電工 耐火ボックスS用耐火テープ 空調・電力用 長さ600mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-T
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。【仕様】
...もっと読む

11,847円→8,769(税込)

因幡電工 耐火ボックスS床用キット 空調・電力用 適用開口穴300×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-YK-3020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

9,581円→7,134(税込)

因幡電工 耐火ボックスS床用キット 空調・電力用 適用開口穴600×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-YK-6020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

13,178円→9,809(税込)

因幡電工 耐火ボックスS床用キット 空調・電力用 適用開口穴900×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-YK-9020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

20,493円→15,236(税込)

因幡電工 耐火ボックスS床用キット 空調・電力用 適用開口穴1200×200mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 IRBS-YK-12020
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。
...もっと読む

23,958円→17,837(税込)

因幡電工 耐火ボックスS用受けボード 空調・電力用 長さ600mm 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 2個入 IRBS-UB
  • 送料無料
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。【仕様】
...もっと読む

10,450円→6,307(税込)

因幡電工 耐火ボックスS用引掛け金具 空調・電力用 防火区画貫通部耐火措置工法部材 《ファイヤープロシリーズ》 8個入 IRBS-HK
  • 取り寄せ品

【特長】
●被覆銅管・ケーブル・合成樹脂管・さや管の防火区画貫通部耐火措置工法部材です。【仕様】
...もっと読む

1,815円→1,351(税込)
