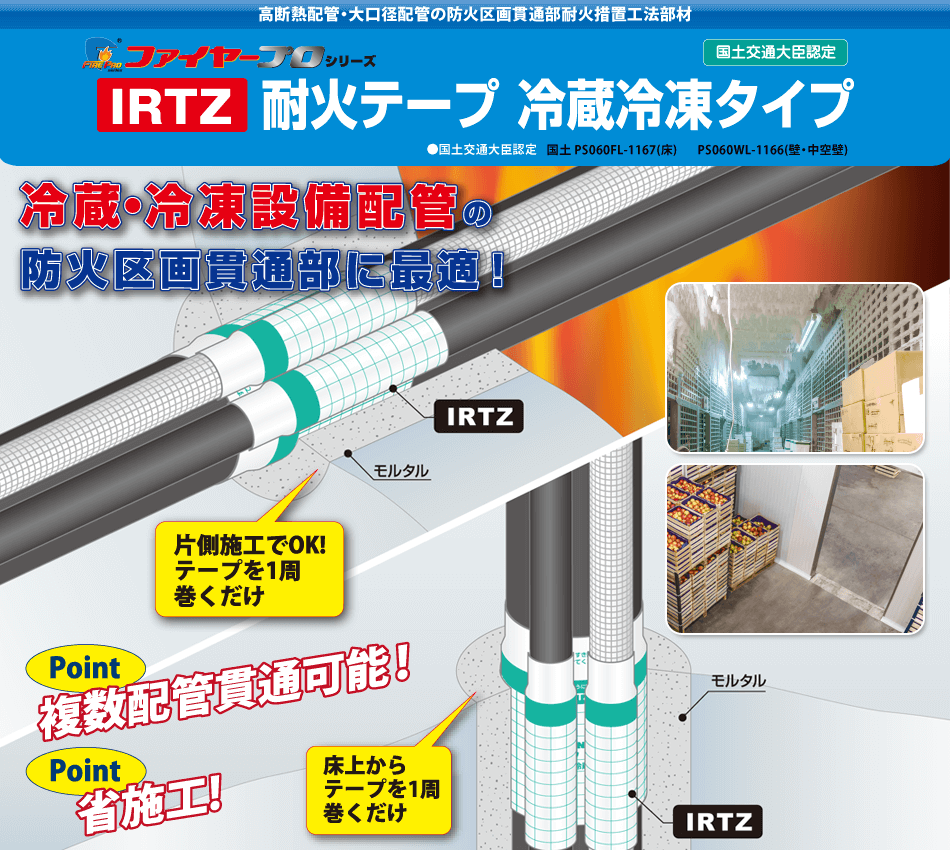

ファイヤープロシリーズ IRTZ 耐火テープ 冷蔵冷凍タイプ

サファイヤープロシリーズ IRTZ 耐火テープ 冷蔵冷凍タイプ
IRTZ耐火テープ 冷蔵冷凍タイプ
IRTZ 耐火テープ 冷蔵冷凍タイプ

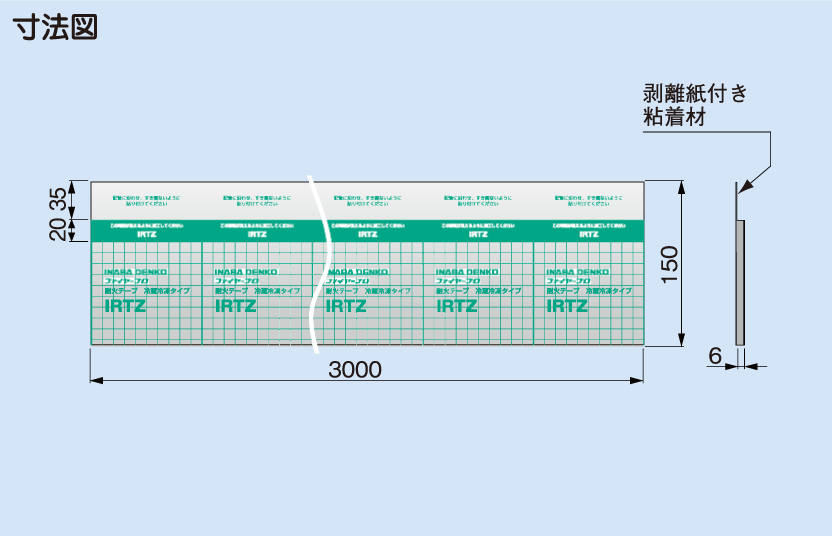

寸法図

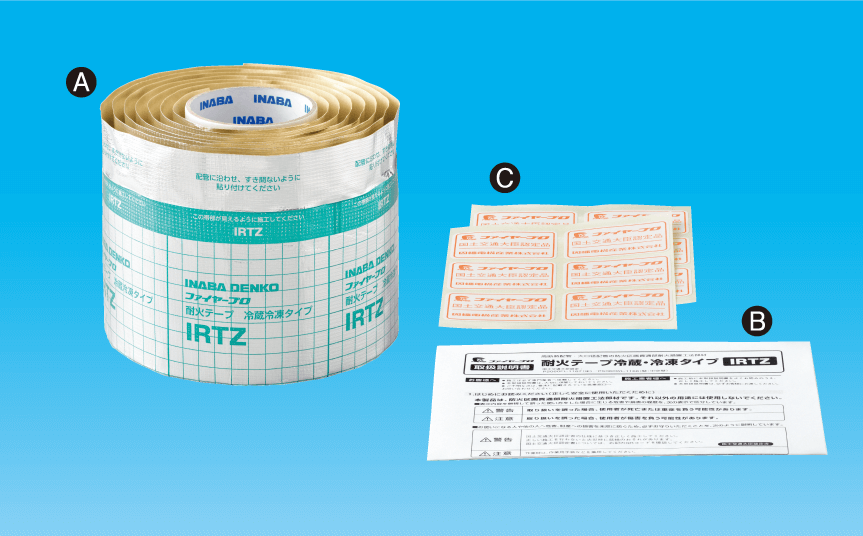

セット内容

記号 部品名 数量
A 耐火テープ 冷蔵冷凍タイプ IRTZ 1
B 取扱説明書 1
C 国土交通大臣認定品表示シール 2シート(12枚)
コードNo. 型番 梱包
64040 IRTZ 4

適用範囲概要 (詳細は認定書を確認してください)

(単位:mm)
床・壁構造 床(ALC・コンクリート)
(ALC・コンクリート)/中空壁
国土交通大臣認定番号 PS060FL-1167 PS060WL-1166
床・壁厚さ 100以上
開口部 形状 円形(ø258 以下)
占積率
(開口面積に対する配管・ケーブルの断面積の総合計の割合)
複数配管の場合 61.4% 以下 単管の場合82.7%以下
埋戻し材 モルタル


金属管
サイズ 外径ø66.68 以下(複数配管を貫通する場合、ø53.98 以下)
材質 銅管(JIS H 3300、JIS H 3320)
鋼管(JIS G 3342、JIS G 3452、JIS G 3454、JIS G 3455、JIS G 3458、JIS G 3460)
ステンレス鋼管(JIS G 3447、JIS G 3448、JIS G 3459)
被覆金属管 サイズ A 上記、金属管の外径ø66.68 以下(複数配管を貫通する場合、外径ø53.98以下)
材質(被覆) ニトリルゴム系、グラスウール、ロックウールの場合、外径ø200以下 被覆厚65以下(複数配管を貫通する場合、外径ø157以下、被覆厚50以下)
エチレンプロピレンゴム系の場合、外径ø196以下 被覆厚63以下(複数配管を貫通する場合、外径ø157以下、被覆厚50以下)
サイズ B 上記、金属管の外径ø25.4 以下
材質(被覆) 発泡ポリエチレン系、発泡架橋ポリエチレン系、発泡ポリウレタン系、発泡ポリスチレン系、 発泡ポリプロピレン系、発泡フェノール系、発泡難燃ポリオレフィン系、発泡合成ゴム系(ブチルゴム系)の場合、 外径ø67 以下被覆厚 20 以下
ケーブル 総導体断面積 114mm2以下
外径 ø25以下
ポリブテン管 (※) サイズ 外径ø114 以下
材質 ポリブテン管(JIS K 6778)
被覆ポリブテン管 (※) サイズ 内管のポリブテン管の外径ø114 以下
材質(被覆) 発泡ポリエチレン系、発泡架橋ポリエチレン系、発泡ポリウレタン系、発泡ポリスチレン系、 発泡ポリプロピレン系、発泡フェノール系、発泡難燃ポリオレフィン系、発泡合成ゴム系(ブチルゴム系)の場合、 外径ø155以下被覆厚20以下

単管貫通のみ。(複数配管の貫通は、適用外)

注意

●作業時は、作業手袋などを着用してください。
●耐火テープの粘着剤部が一度配管に貼付いた場合(とくに被覆のニトリルゴム系、エチレンプロピレンゴム系)、貼り直しができなくなりますので、注意して、配管に貼り付けてください。
●区画貫通部では配管などが動かないように近傍でしっかり固定してください。不十分な場合は耐火テープが破れたり、すき間や空洞が発生するおそれがあり、耐火性能が発揮できません。
●貫通穴は、占積率を満たす大きさがあり、耐火テープが設置できるスペ ースを確保できる位置に開けてください。
●耐火テープは、分解などせずにそのまま切断して使用してください。また破損した耐火テープは使用しないでください。
●耐火テープの長さが不足した場合は、同じ製品(IRTZ)を用意し養生テープなどですき間が生じないよう貼り合わせてからご使用ください。
●中空壁施工の場合、中空壁用鋼製スリーブ(推奨製品:弊社EZS)を使用し、必要に応じて壁厚寸法に切断してください。
●屋外で使用する場合は、紫外線、雨水などが当たらないように処置を施してください。
