ファイヤープロシリーズ IRM-S 耐火キャップマンションタイプS
国土交通大臣認定取得
建築基準法にて要求されている1時耐火性能基準に合格しています。
消防共住区画買通に適合
平成17年消防庁告示第4号の基準に適合し、(ー財)日本消防設備安全センター評定を取得しています。
熱膨張性耐熱シールを使用
加熱により4倍以上に膨張し、炎や煙を遮断します。
優れた施工性
・通常の工アコンキャップやクーラーキャップ(ACなど)と同じ要領で施工でき、施工に熟練を要しません。
・エアコン設置前から通常の工アコンキャップと同じように施工/使用できます。
・エアコン設置時に配管と貫通穴との間に専用の熱膨張性耐熱シール材を充てんするだけでOKです。
すく使えるセット梱包
施工に必要な部材がすべてセットされています。
美しい仕上り
●スリム設計で、壁面からほとんど浮き出す通常の工アコンキャップと同様の仕上がりです。
●熱膨張性耐熱シールは美観に配慮したグレー色を採用、美観を損ないません。
●当社配管化粧カバー「スリムダクトSD,LD」シリース専用ウォールコーナーを用意。より美しい仕上がりをお約束します。
換気機能付き工アコンに対応
●換気・加湿管が付属する工アコンにも対応。換気管も同時貫通できます。
●大容量の工アコン配管ø9.52Xø15.88に対応できます。
優れた耐久性
●耐火キャッブマンションタイプSの金具には、耐食性に優れたSUSを採用、さらにクリヤー塗装を施しました。
●専用の熱膨張性耐熱シールIP-Sは、超促進耐候試験400時間(サンシャインウェザーメーターの4000時間に相当)をクリア。

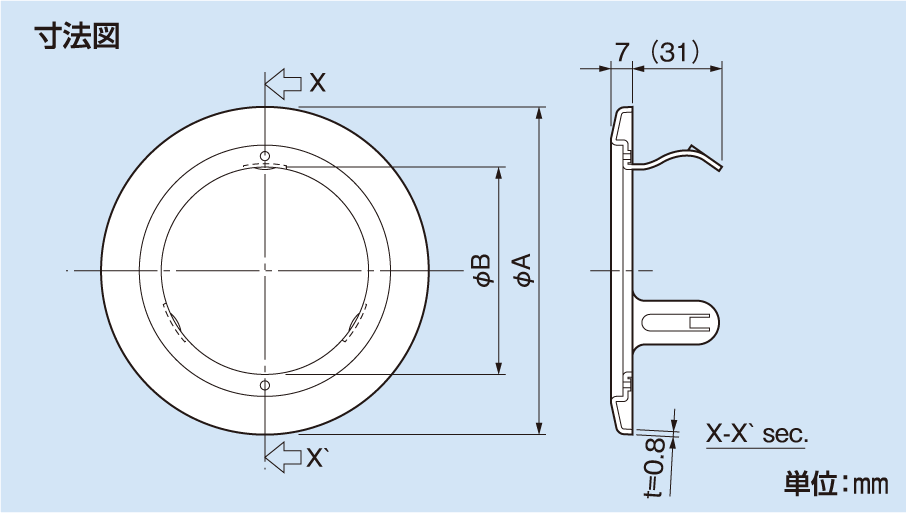

| コードNo. | 型番 | 適合スリープ管・硬質塩化ビニル管(管内径) | øA | øB | バテ数 | 梱包(セット) |
|---|---|---|---|---|---|---|
| 63517 | IRM-75S | VP/VU75など(ø75～83 ) | 115 | 73 | IP-3Sx1 | 16 |
| 63527 | IRM-100S | VP/VU100など(ø100～107) | 147 | 98 | IP-6Sx1 | 12 |
※スリ-ブ管がなくても使用できます。
国土交通大臣認定の場合は、認定書を確認してください。

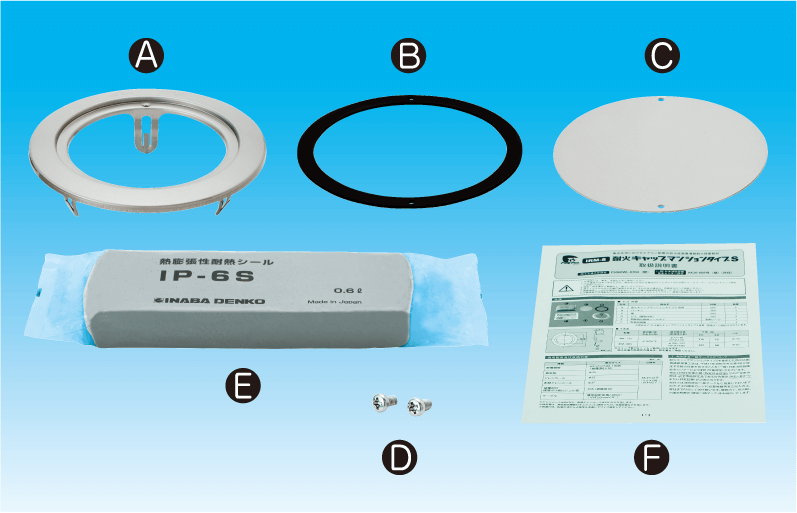

■セット内容
| 記号 | 部品名 | 材質 | 数量 |
|---|---|---|---|
| A | 耐火キャップマンションタイプS金具 | SUS (クリヤー塗装) | 1 |
| B | パソキン | SBR | 1 |
| C | フタ | SUS (クリヤー塗裝) | 1 |
| 記号 | 部品名 | 材質 | 数量 |
|---|---|---|---|
| D | ビス(フタ取付用) | SUS | 2 |
| E | 熱膨張性耐熱シールIP-S | 耐熱シール | 1 |
| F | 取扱説明書 | - | 1 |
※部品B,C,Dは耐火キャップマンションタイプS金具(部品A)に組み付けられています。
注意
●作業時は、作業手袋などを着用してください。●止水構造ではありませんので、雨水などが当たる場合はスリムダクトSD,LD用ウォールコーナー (工アコンキャップ用)を使用してください。
●認定・評定書を熟読のうえ、施工してください。
それ以外の場合は、所轄官公庁へ相談してください。
●熱膨張性シールIP、IPNXは使用できません。必ず付属の熱膨張性耐熱シールIP-Sを使用してください。
●外壁塗装や洗浄剤などの化学薬品がかからないようにしてください。腐食の発生原因になります。
■適用範囲概要
(単位:mm)
| 型番 | 種類 | 最大サイズ | 占積率 |
|---|---|---|---|
| IRMー75S IRM-100S |
被覆銅管 | ø9.52Xの15.88 1系統(被覆厚8X10) | 38.2%以下 モルタル |
| 換気管 | ø35 | ||
| ドレンホース | ø22 | ||
断熱ドレンホース |
ø37 | ||
| 被覆材付き 硬質ポリ塩化ビニル管 |
20A (被覆厚10) | ||
| ケープル | 総導体断面積7.8mm2/本 (VVF2.6mm×3Cなど) |
※ドレンホースはDHなど、断熱ドレンホースはDSHなどを指します。
※換気管は、換気給気機能付き工アコンに使用されている換気管やゴミなどの排出管を指します。
※貫通穴径,配管外径から占積率を考慮してサイズを選定してください。
*1モルタル埋め戻し時の開口径は最大160ø
■配管収納例
(単位:mm)
| 型番 | 配管収納例 |
|---|---|
| IPM-75S (VP-75[外径89]) |
被覆銅管:銅管径 ø6.35×ø9.52(被覆厚8×8) 換気管:外径 ø29 トレンホース:外径 ø26.5(DSH-14相当) ケープル:外寸 6.6x13.8(VVF 2mmx3C相当) |
| IPM-100S (VP-100[外径114] ) |
被覆銅管:銅管径 ø9.52×ø15.88(被覆厚8×10) トレンホース:外径 ø37(DSH-25N相当) ケープル:外寸 7.6x16.8(VVF 2.6mmx3C相当) |
※換気管にはゴミなどの排出管を含みます。
