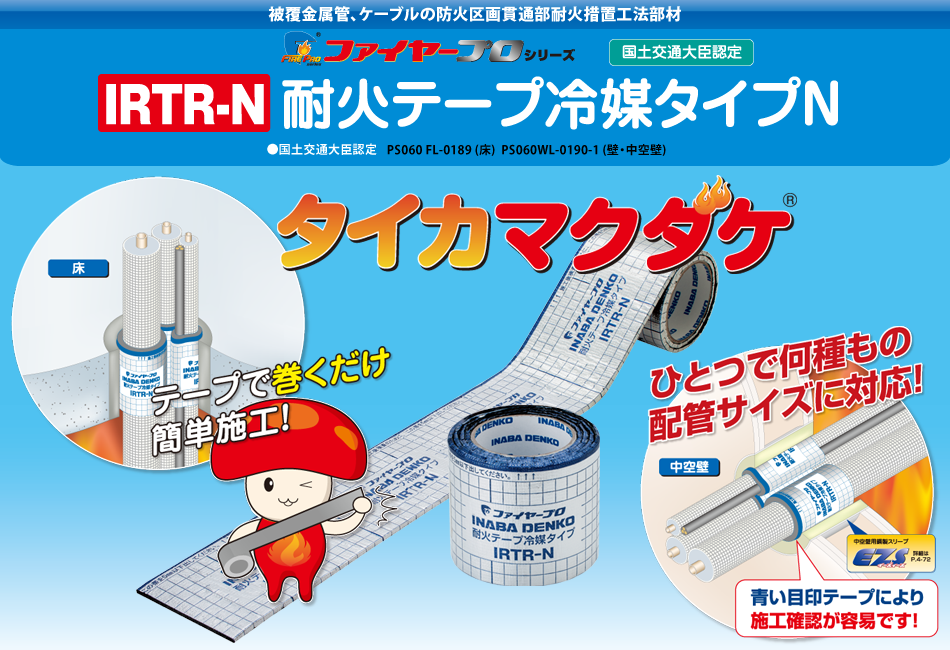

ファイヤープロシリーズ IRTR-N 耐火テープ冷媒タイプN

国土交通大臣認定取得

建築基準法にて要求されている1時耐火性能基準に合格しています。

※消防評定は取得しておりません。集合住宅などの消防法における共住区画への使用の際は、所轄の消防署へ相談してください。

中空間仕切壁にも対応

コンクリートの壁または床だけでなく、中空間仕切壁やALCの壁または床の区画貫通処理工法にも対応できます。

施工が簡単

配管1本に対しケーブル1本を一緒に巻くことが可能です。
テープタイプのため防火区画を貫通する配管に一周以上巻き付けてカットし、ロックウールまたはモルタルで埋め戻すだけです。
(中空間仕切壁についてはスリープを挿人してください。)

コンパクトで美しい仕上がり

壁または床面に対してフラットに仕上がり、突出部分がないため、邪魔にならないうえ、美観にも優れます。

IRTR-N耐火テープ冷媒タイプN空調配管用

コードNo.	型番	梱包
64121	IRTR-N	8

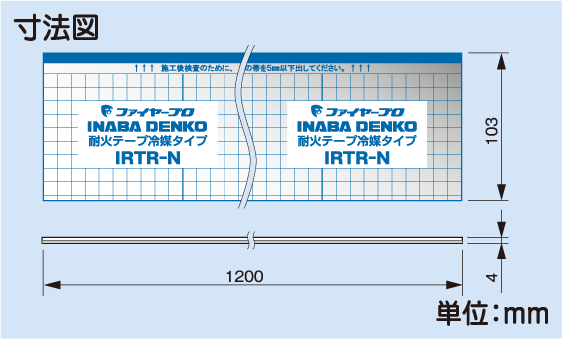

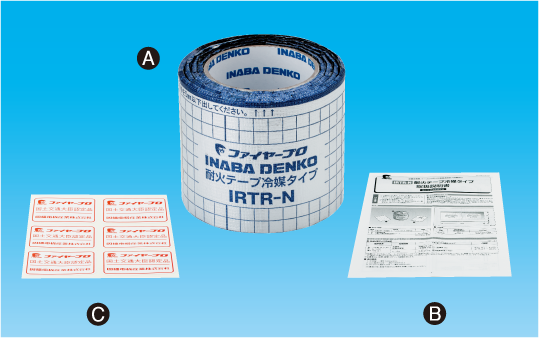

■セット内容

記号	部品名	数量
A	耐火テープ媒タイプ　タイカマクダケ　IRTR-N	1
B	取扱説明書	1
C	国土交通大臣認定品表示シール	1シート(6枚)

※ CはBに添付。

■適用範囲概要

(単位:mm)

適用貫通区画		配管種類	1本当たりの最大サイズ	占積率
適用貫通区画	厚さ	配管種類	1本当たりの最大サイズ	占積率
床: ALC・コンクリート壁: ALC・コンクリート中空壁	100以上	金属管被覆金属管	被覆外径ø87 (金属管ø44.45、被覆厚20)	ø151以下= 44.5% ø175以下= 40.3%
床: ALC・コンクリート壁: ALC・コンクリート中空壁	100以上	ケーブル	導体総断面積1 4mm²、外径ø13.5	ø151以下= 44.5% ø175以下= 40.3%

※被覆とは、ポリエチレンフォーム、難燃ポリオレフィンフォーム、ポリスチレンフォーム、硬質ウレタンフォーム、フェノールフォーム、合成ゴム系フォーム(ニトリルゴム、スチレンゴム、クロロプレンゴム、工チレンプロビレンゴムなど)、クラスウール、ロックウールを指します。
※金属管とは、管、鋼管、ステンレス鋼管を指します。

注意●作業時は、作業手袋などを着用してください。
●屋外で使用の際は、紫外線、雨水などが当たらないように処置を施してください。
●認定書を熟読のうえ、施工してください。
●配管サイズ選定の際には、貫通穴径および占積率を共に満たすことを確認してください。
●区画貫通部で配管が動かないように近傍でしっかりと固定してください。不十分な場合は、耐火テープにズレが生じて耐火性能が発揮できません。

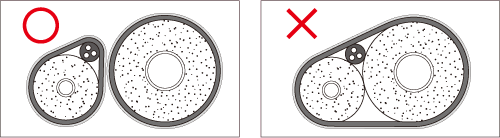

●2本以上の冷媒配管の共巻はできません。
IRTR-N

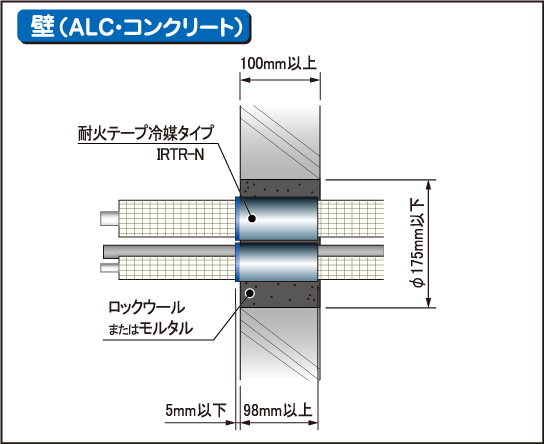

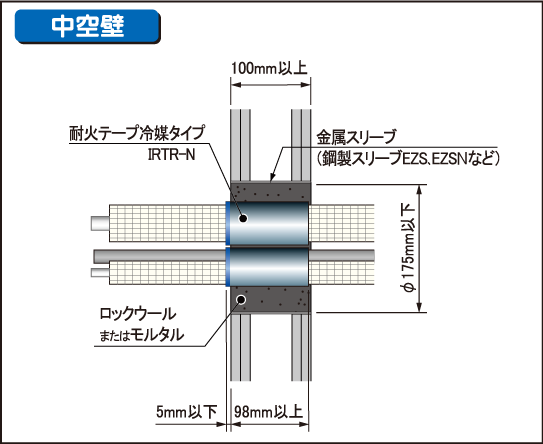

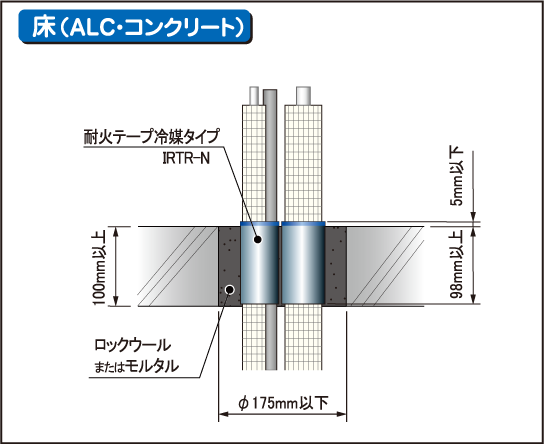

■施工図例

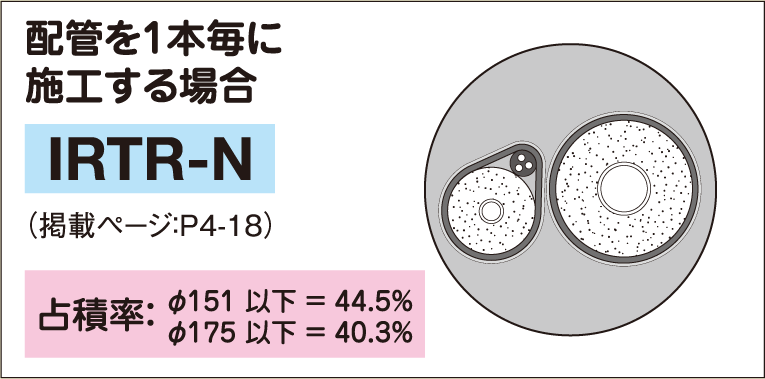

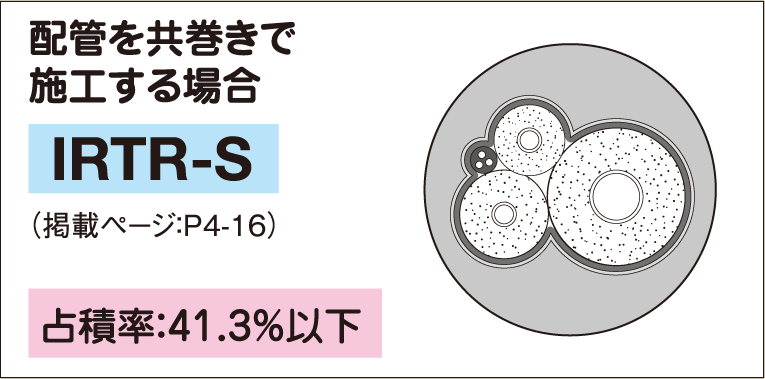

■IRTR耐火テープ冷媒タイプの選定

占積率:開口面積に対する配管・ケーブルの断面積の総合計の割合

■巻き付け長さ比較

■2系統を収納した場合

（単位:mm）

保温材10mm厚		保温材20mm厚		テープ必要長さ[CIRTR-S]	テープ必要長さ[CIRTR-N]
液管		ガス管		テープ必要長さ[CIRTR-S]	テープ必要長さ[CIRTR-N]
銅管	外径	銅管	外径	留め付け代付	留め付け代付
9.52	27※ (31)	19.05	61	390 ※ (400)	730 ※ (760)
12.70	34	25.40	67	440	810
19.05	41	31 .75	73	480	810

※9.52銅管の( )内は10mm保温材の場合です。

■3管式の場合

（単位:mm）

保温材10mm厚		保温材20mm厚		保温材20mm厚		テープ必要長さ[CIRTR-S]	テープ必要長さ[CIRTR-N]
液管		ガス管		ガス管		テープ必要長さ[CIRTR-S]	テープ必要長さ[CIRTR-N]
銅管	外径	銅管	外径	銅管	外径	留め付け代付	留め付け代付
19.05	41	28.58	70	38.10	80	700	740
19.05	41	31.75	73	38.10	80	710	750
22.22	44	28.58	70	38.10	80	710	750
