LED一体型ベース照明 防災用Nuシリーズ

LED一体型ベース照明 防災用Nuシリーズ

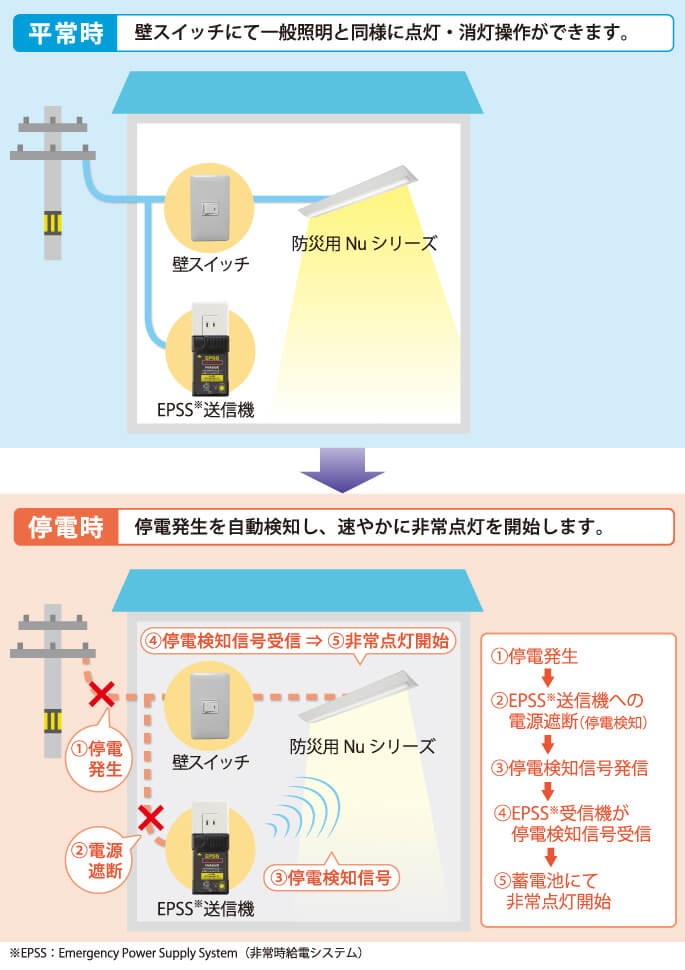

停電時の非常点灯の仕組み

停電検知送信機(EPSS※1 送信機)(別売)により、常時給電されている電源コンセントの電圧状況を監視することで、使用者による壁スイッチでの照明操作と停電を自動で判別し検知します。 平常時は一般照明と変わりのない使用感で、停電時には速やかに非常点灯を開始します。

※1 Emergency Power Supply System(非常時給電システム)
* 防災用Nuシリーズは、建築基準法で定められる非常用照明ではありません。本製品を設置したとしても法令で定める「非常用照明器具」を設置したことにはなりません。

停電時の非常点灯の仕組み

特長1 停電時、最大10時間の非常点灯

最大10時間の点灯

蓄電池には、高性能で安全性の高いリン酸鉄リチウムイオン電池を採用しています。停電時は約300lm※1(小形電球25形相当)の明るさで最大10時間※2の点灯が可能です。

※1 非常点灯開始直後の明るさです。点灯開始から約2時間経過すると約70%の明るさに設定されます。
※2 蓄電池の充電状況や経年使用による劣化状態、ご使用状態により点灯可能時間と明るさは異なります。

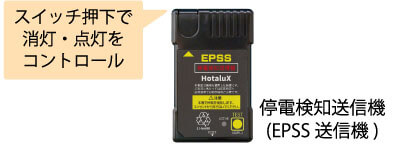

特長2 非常点灯のON/OFF操作

スイッチ操作にて消灯・点灯をコントロール

停電時の日中など、あかりを必要としない状況では、停電検知送信機のスイッチ操作にて消灯・点灯をコントロールできます。蓄電池の使用量を抑えることで、夜間の停電に備えることができます。
また、エリア毎、ブロック毎に設置された器具と複数台の停電検知送信機をペアリングし、順番に橋渡し点灯することで、点灯時間の長期化も可能です。

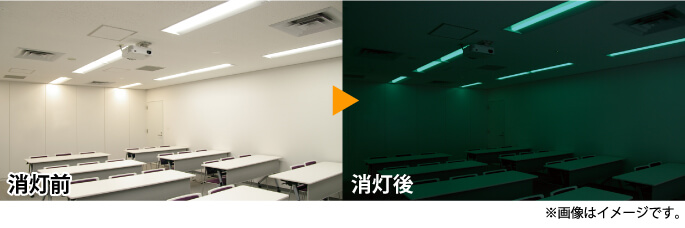

特長3 ホタルック機能も搭載

Nuシリーズ ホタルックタイプでご好評いただいておりますホタルック機能を搭載しています。
壁スイッチ消灯後、ほのかに光るホタルック機能で停電時だけでなく、毎日の安全・安心もサポートします。

ホタルック機能も搭載

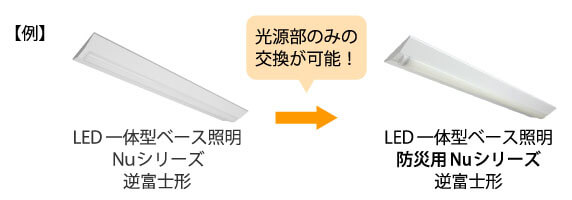

特長4 Nuシリーズ同士で光源部のみの取り換えが可能

防災用Nuシリーズのライトユニットは、Nuシリーズ一般タイプと同様の取付・給電構造ですので、すでに一般タイプをご使用のお客様は専用の電気工事を必要とせずに光源部分のみの交換が可能です。
お客様自身で容易に防災用Nuシリーズへの変更を行うことが可能です。また、停電発生後、あかりが必要な場所への移設・再設置も可能です。

Nuシリーズ

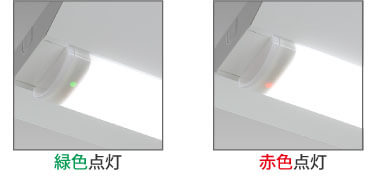

特長5 バッテリーの充電状況をお知らせ

バッテリーの充電状況をお知らせ

ライトユニットの端部に蓄電池の残量を示すモニターランプが付いてます。
点灯色により、停電発生時の非常点灯可能時間をお知らせします。

・緑色点灯:蓄電池残量90%以上:停電時、約9~10時間の非常点灯が可能です。
・赤色点灯:蓄電池残量90%未満:停電時の非常点灯の可能時間が9時間以下です。

(注意)赤色点灯時は、ライトユニットの蓄電池が十分充電されていません。
万が一の停電にそなえるため可能な限り毎日点灯し、充電を行うようにしてください。

こんな場面で活躍

こんな場面で活躍

社会インフラとして、さりげなく・無意識に・頼りになる防災用Nuシリーズ

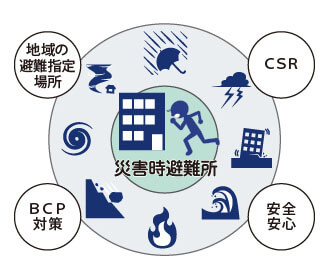

被災時の長期間滞在を支援

被災時の長期間滞在を支援

防災用Nuシリーズと非常用照明器具の違い

防災照明きちんと点検していますか?
30分の非常点灯だけで大丈夫ですか?

項目 防災用Nuシリーズ防災用Nuシリーズ 非常用照明器具(非常灯)非常用照明器具(非常灯)
法規制関係-1 電気用品安全法 電気用品安全法
法規制関係-2 建築基準法で定める「非常用照明器具」ではありません。
※本製品を設置したとしても法令で定める「非常用照明器具」を設置したことにはなりません。
建築基準法に則った"非常用照明器具"として設置
・設備の設置・維持義務
・設置の設置届出、及び検査義務
・設備の点検、及び報告義務
・規定違反時、罰金等措置あり
設定関係 (一社)防災安全協会(防災製品等推奨品) (一社)日本照明工業会
非常点灯時間 最大10時間※1 ※滞在のためのあかり 30分以上 ※避難のためのあかり
蓄電池 リン酸鉄リチウムイオン電池
・高い安全性※2
・過充電/過放電に強い※2
・長寿命※2
ニッケル水銀電池
・非常用照明器具の電池としてJIS規約
・制御回避不要で、かつ安価
配線方法 通常2線式配線でスイッチも設置可 常時充電のための専用回路必要
非常点灯操作 EPSS送信機にて ON/OFF操作可能 非常停電時 連続点灯

※1 蓄電池の充電状況や劣化状態、ご使用状態により点灯時間が異なります。※2 通常のリチウム電池に対して

災害時に、有効に活用でき安全と認められる製品

ラインアップ

40形 直付 逆富士形 W150

40形 直付 逆富士形 W150

●高い省エネ性能とスタイリッシュで施工性の高い器具構造を実現し、オフィス照明の多様なリニューアルから新設まで対応可能なLED一体型ベース照明です。

40形 直付 逆富士形 W230

40形 直付 逆富士形 W230

●LEDライトユニットの効率アップ、器具本体バリエーションにより、多様な環境に対応します。

40形 直付 両反射笠形

40形 直付 両反射笠形

●器具全体のデザインを損なうことなく、LEDライトユニットの電源装置の配置位置、器具本体の断面形状など、器具の内部構造を最適化しました。

40形 直付 トラフ形

40形 直付 トラフ形

●大規模オフィスへの施工もスムーズに実施できます。

40形 埋込 下面開放形 W150

40形 埋込 下面開放形 W150

●シンプルな取付構造のLEDライトユニットの採用により、ユニット交換が可能になりました。

40形 埋込 下面開放形 W190

40形 埋込 下面開放形 W190

●LEDライトユニットを「引っ掛けて」、「押し上げる」だけで取付けられる保持構造を採用し、ライトユニットの取付けが簡単にできます。

40形 埋込 下面開放形 W220

40形 埋込 下面開放形 W220

●オフィス照明の多様なリニューアルから新設まで対応可能なLED一体型ベース照明です。

40形 埋込 下面開放形 W300

40形 埋込 下面開放形 W300

●オフィス照明の多様なリニューアルから新設まで対応可能なLED一体型ベース照明です。

オプション・付属品

オプション・付属品

●TENQOOシリーズ用のオプション・付属品です。



ご注意

  • 本製品は建築基準法で定める非常灯器具ではありません。非常用照明器具の設置対象となる場合、法令に従い適切に非常用照明器具を配置してください。
    また、本製品と弊社非常灯器具本体(Nuシリーズ非常灯本体)の組み合わせはできません。
  • この器具には、リチウムイオン電池を使用しております。リチウムイオン電池はリサイクル可能な資源です。ご使用済の電池の廃棄に際してリチウムイオン電池を取り出し、リサイクルにご協力ください。
  • LED素子には光のバラツキがあるため、器具内の個々のLEDや同一品名の器具でも発光色、明るさが異なる場合があります。
  • LEDが発する光には熱線は含まれておりませんが、器具及び電源ユニットは発熱いたします。そのため、密閉した空間や近接した状態での器具の使用には制約が生じる場合がございます。
  • 分解や改造はしないで下さい。 LEDなどは交換できません。
  • 壁面や床面などへの照射距離が近い時や照射面によっては光ムラが気になる場合があります。
  • 発光部を長時間直視しないで下さい。眼に悪影響を及ぼすおそれがあります。
  • ラジオやテレビなどの音響機器の近くで点灯しますと、雑音が入ることがありますのでご注意ください。(雑音が入る時は器具から1m以上離して使用してください。)
  • 明るさ(光束値)が初期点灯状態から70%となった時点をLED照明の寿命として定義しております。
  • ご使用前に、取扱説明書をよく読んで、正しくお使いください。

  • 詳細については、こちらのご注意ページなどに書かれている事項をよくお読みの上、正しくお使いください。
