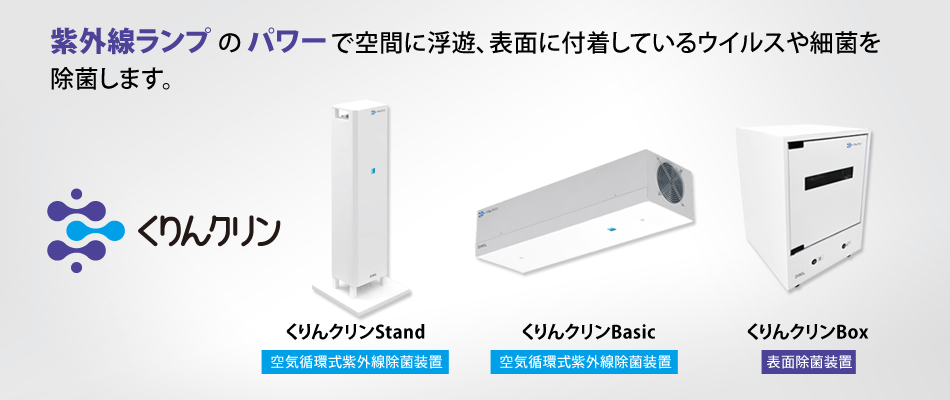

ウイルスや細菌を除菌する除菌装置「くりんクリン」
空気循環式紫外線除菌装置
GC-152
12時間で100m3除菌可能
いつでも使える
装置内に紫外線ランプを収納しているためいつでも除菌が可能です。
簡単メンテナンス
メンテナンスは、空気取り入れ口のほこりを取るだけでOKです。
ランプは1日24時間運転し、
約1年に1回程度の交換（紫外線ランプ定格寿命8000時間）

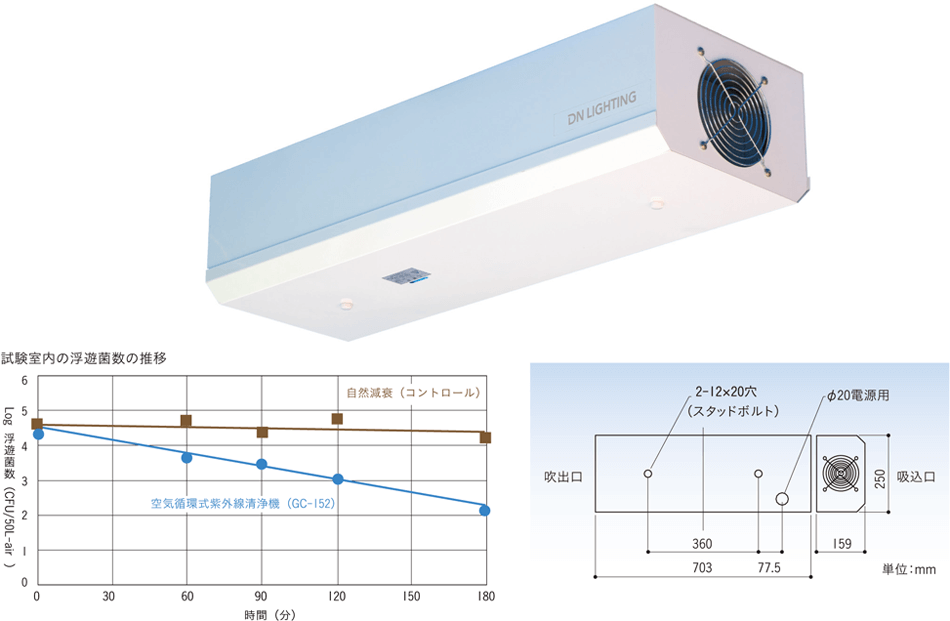

循環試験データ 一般財団法人北里環境科学センター（報告書番号：北生発
26_0309 号）空気除菌機を運転することにより浮遊菌をどの程度除去できるかを試験チャンバーを用いて評価。評価方法は、日本電機工業会規格 JEM1467「家庭用空気清浄機」の付属書 D「浮遊ウイルスに対する除去性能評価試験」を参考。
試験概要 室内容量 25m3［床面（3.3m × 3.5m）×高さ 2.2m］チャンバーの中央に GC-152 を設置しネブライザーで試験菌液を噴霧して攪拌ファンで浮遊させ、経過時間毎にインピンジャーで吸引し浮遊菌を捕集。捕集液または希釈液をTSA 培地との混釈平板とし、36 ± 1℃で 48 時間培養 試験菌：Bacillus subtilis ATCC6633（枯草菌芽胞）
経過時間ごとの浮遊菌数（CFU/50 L-air）
| 試験条件 | 時間（分） | ||||
|---|---|---|---|---|---|
| 0 | 60 | 90 | 120 | 180 | |
| 自然減衰（コントロール） | 41,000 | 48,000 | 26,000 | 58,000 | 17,000 |
| 空気循環式紫外線清浄機 くりんクリン（GC-152） | 22,000 | 4,900 | 2,800 | 1,200 | 150 |

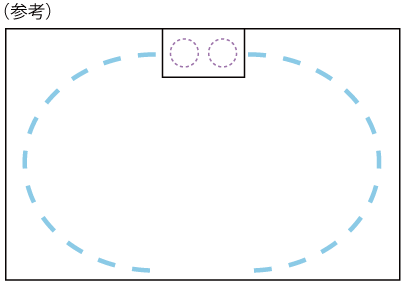

くりんクリン GC-152 1台で処理できる室内容量
100m3（間口 5m ×奥行 8m ×高さ 2.5m）
条件：条件：環境として浮遊菌の増殖などがなく、外部のとの空気の入れ換えがない、空調などにより空気が攪拌されている条件で空気除菌機を半日（12 時間）連続運転し、枯草菌が1/100になると推定した参考容量です。 （※実際の環境とは異なる場合があります。）
●定格
| 形式 | 定格 | 適合ランプ | 排出風量 （m3 /min） |
有効取付目安 （m3 ） |
質量 (Kg) | |||
|---|---|---|---|---|---|---|---|---|
| 周波数 （Hz） |
入力電圧 AC（V） |
入力電力（W） 50/60Hz |
ランプ電力 （W） |
|||||
| GC-152 | 50/60 | 100 | 53.1/45.2 | 15 × 2 | GL-15 × 2 | 1.1 | 100 ＊ | 6.6 |
間口 5m ×奥行 8m ×高さ 2.5m

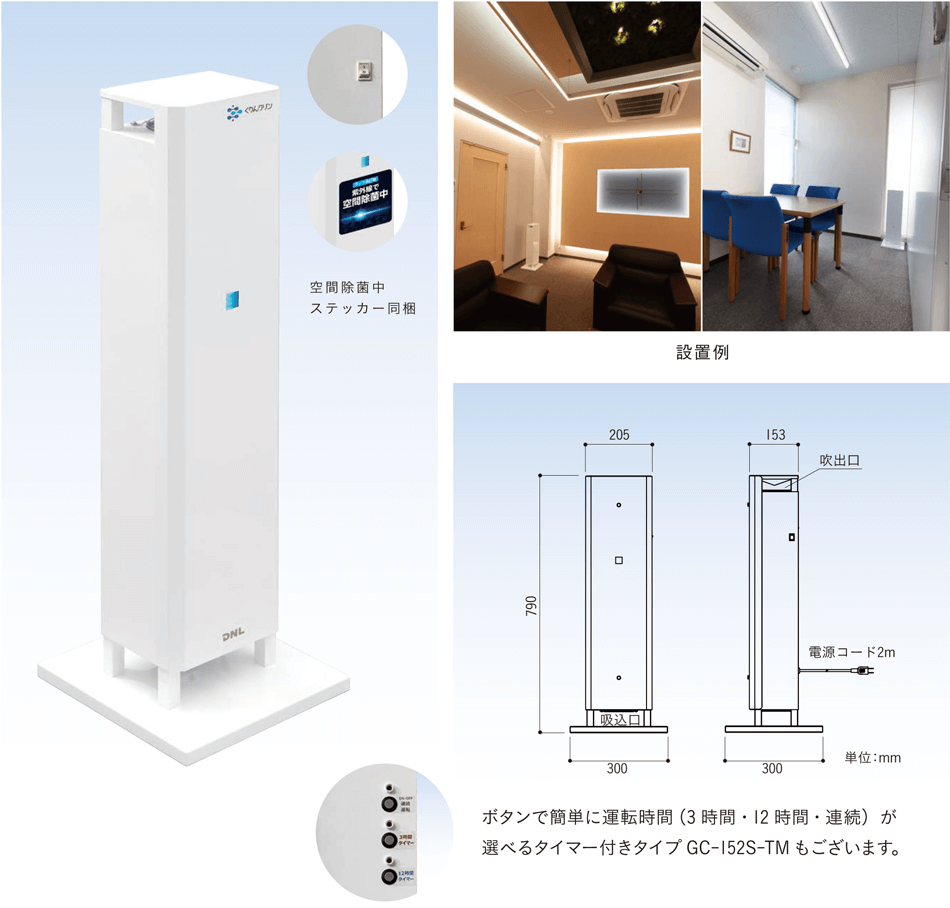

Stand
いつでも使える
装置内に紫外線ランプを収納しているためいつでも除菌が可能です。
簡単メンテナンス
メンテナンスは、空気取り入れ口のほこりを取るだけでOKです。
ランプは1日24時間運転し、
約1年に1回程度の交換（紫外線ランプ定格寿命8000時間）
●定格（ランプ付）
| 形式 | 定格 | 使用ランプ | 排出風量 （m3 /min） | 運転音※1 （db） |
有効取付目安※2 （m3 ） |
質量 (Kg) | ||
|---|---|---|---|---|---|---|---|---|
| 入力電圧 AC（V） |
入力電力 （W） |
ランプ電力 （W） |
||||||
| GC-152S | 100 | 39.5 | 15×2 | GL-15×2 | 0.8 | 35 | ～75 | 4.5 |
●周波数 50/60Hz 共用 ※1ファンメーカーカタログ値 ※2有効取付目安は上記「除菌効果」を参照
簡単設置
設置工事不要で、どこでも設置可能
簡単メンテナンス
メンテナンスは、空気取り入れ口のほこりを取るだけでOKです。
ランプは1日24時間運転し、
約1年に1回程度の交換（紫外線ランプ定格寿命8000時間）

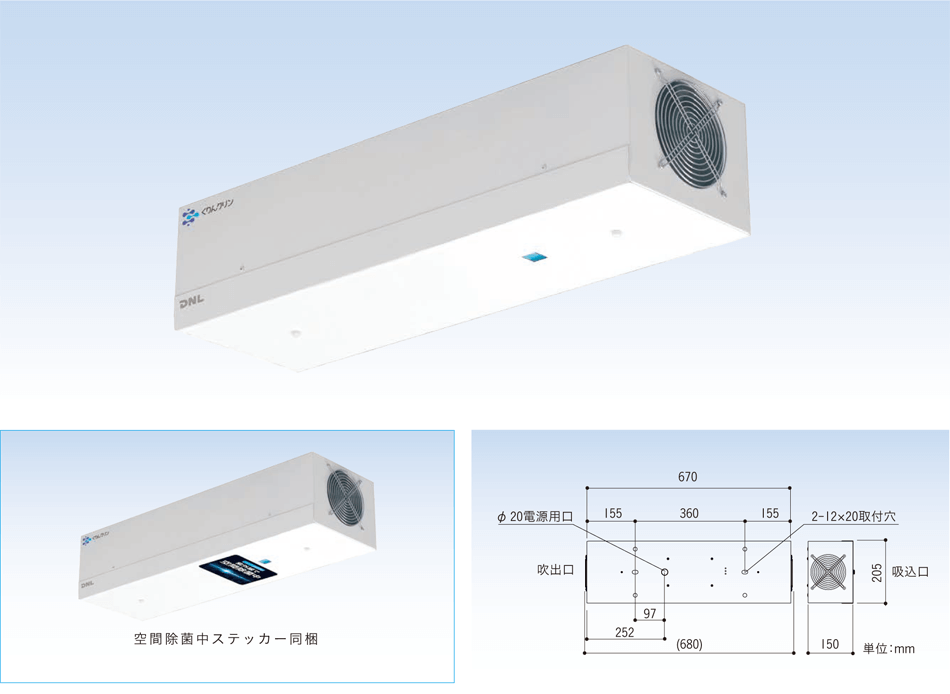

Basic
天井施工・静音（35db）・省エネ
●定格（ランプ付）
| 形式 | 定格 | 使用ランプ | 排出風量 （m3 /min） | 運転音※1 （db） |
有効取付目安※2 （m3 ） |
質量 (Kg) | ||
|---|---|---|---|---|---|---|---|---|
| 入力電圧 AC（V） |
入力電力 （W） |
ランプ電力 （W） |
||||||
| GC-152B | 100 | 39.5 | 15×2 | GL-15×2 | 0.8 | 35 | ～75 | 4.5 |
●周波数 50/60Hz 共用 ※1ファンメーカーカタログ値 ※2有効取付目安は上記「除菌効果」を参照

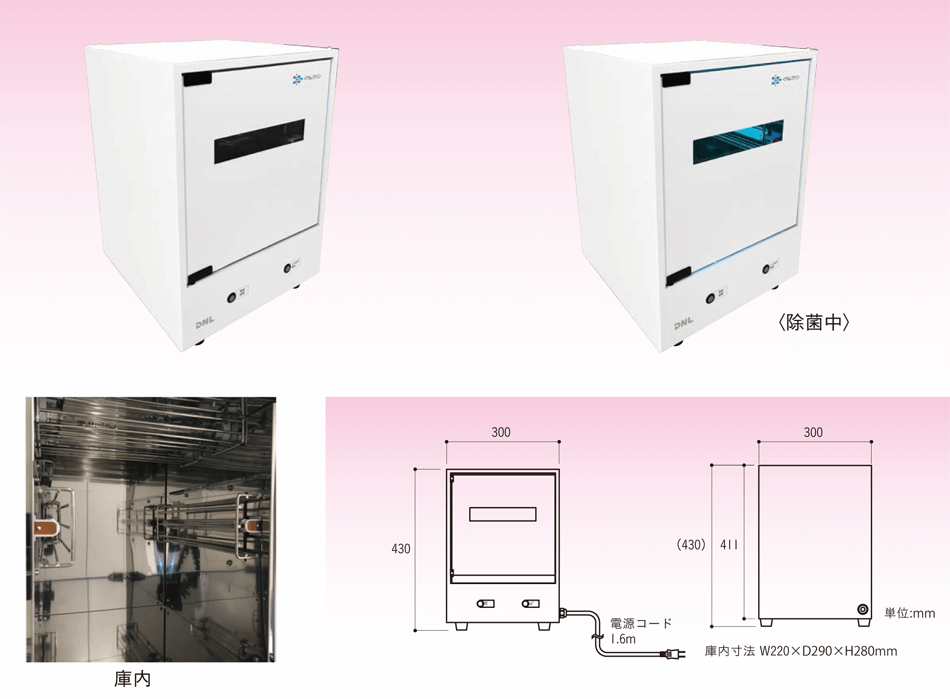

表面除菌装置
Box
高照度仕様のため短時間での除菌可能
殺菌線照度 3000µW/cm2 （照射距離：70mm・室温 20℃）を10秒または20秒間照射します。
10秒：標準殺菌（約 20mW・s/cm2 ）、20秒：しっかり殺菌（約 40mW・s/cm2）
簡単設置
設置工事不要で、どこでも設置できます。
安全設計
装置内で点灯するため、紫外線には暴露しません。安全センサー付で扉を開けると消灯します。
●定格（ランプ付）
| 形式 | 定格 | 使用ランプ | 質量 (Kg) | ||
|---|---|---|---|---|---|
| 入力電圧 AC（V） |
入力電力 （W） |
ランプ電力 （W） |
|||
| GC-64B | 100 | 27 | 6×4 | GL-6 × 4 | 10 |
周波数 50/60Hz 共用
| 除菌時間の目安 | ||
|---|---|---|
| 菌種 | 培地上の菌を 99.9% 殺すのに必要な紫外線照射量 （µ W・sec/cm2） | 装置内での殺菌時間（秒） |
| インフルエンザウイルス | 6600 | 3.9 |
| 大腸菌 | 5400 | 3.2 |
| 枯草菌 | 21600 | 12.9 |
| 黄色ブドウ球菌 | 9300 | 5.5 |
（紫外線照射量参考文献）
1. IES Lighting Handbook 2nd Ed. 18-21
2. TANA technical report: Ultraviolet radiation, Netive halamed-He ind.:7, 1982 より抜粋

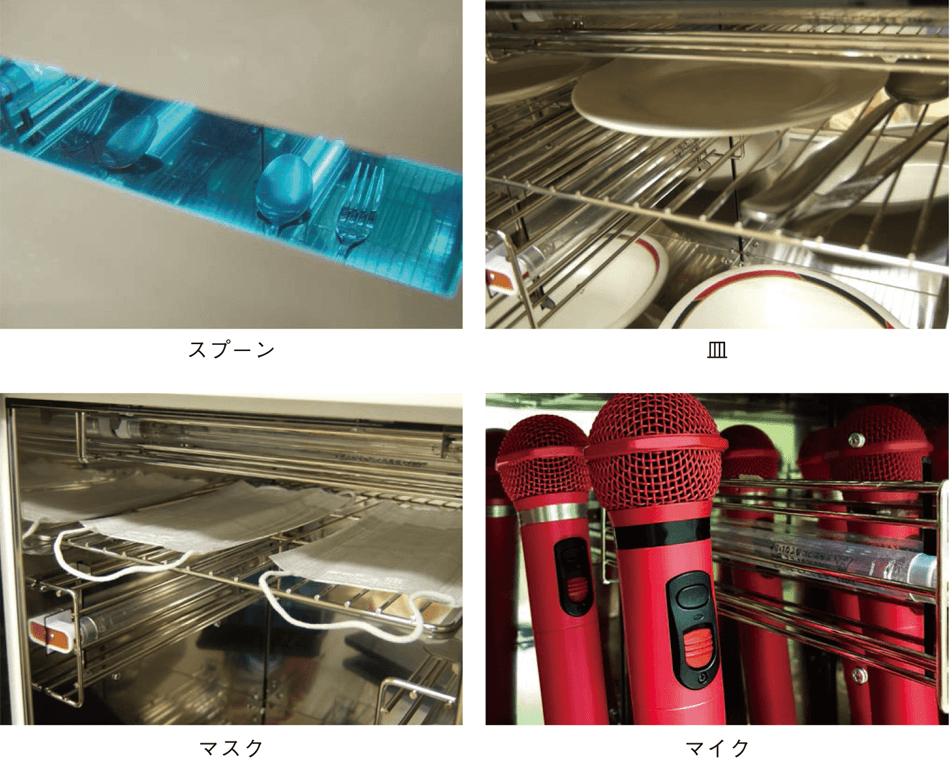

| 用途例 | ||
|---|---|---|
| 対象物 | 効果 | |
| スマホ | ウイルス、菌、カビの除菌 | |
| メガネ | ||
| マスク | ||
| マイク | ||
| リモコン | ||
| 医療機器 | ||
| 理容用品（ハサミ、くし、ブラシ) | ||
| 調理器具・食器 | ||
意 : 濡れたままでのご使用はしないでください。
庫内の棚・治具をカスタマイズすることで 様々な物の除菌が可能です。

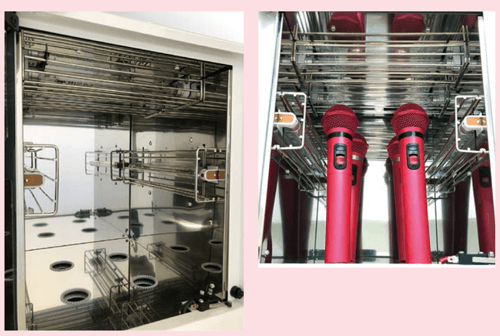

カスタマイズ例
マイクス差し込み穴のカスタマイズにより、同時に4本のマイクを除菌できます。
