蛍光灯のフリッカーを無くしたい

蛍光灯や一部のLED製品に見られがちなフリッカー（ちらつき）は目視出来なくても目の疲れや体のだるさに繋がります。VLT2では独自設計の電源回路によりカメラレンズで覗いてもチラつきがないキレイで安定した発光を実現しました。

安全両側配線

安全面を優先し、プラスとマイナスを近接させない両側配線を採用しました。看板内での水滴や埃によるショートも防止します。

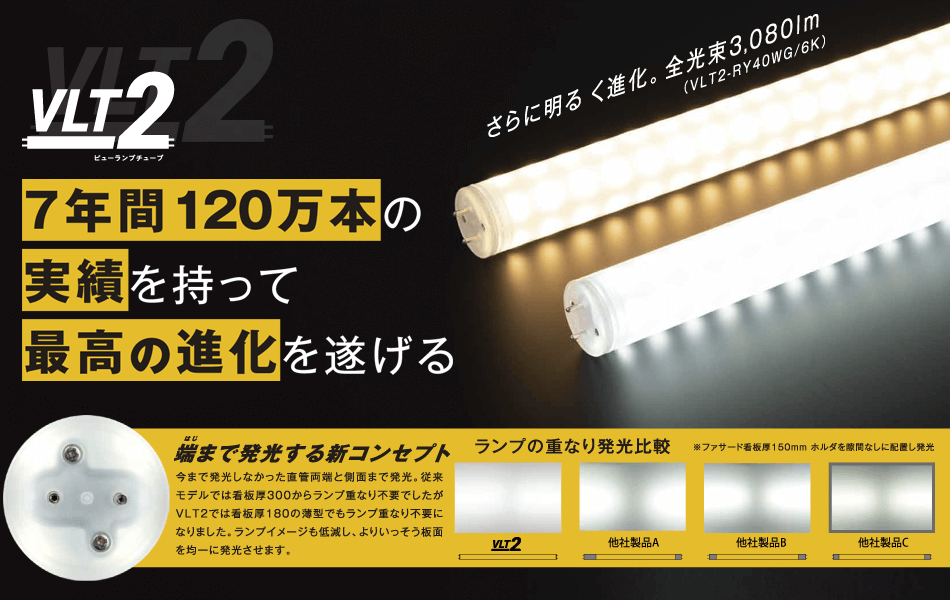

ついに3,000lm超で更に明るく

従来品を大きく上回る3000lm超の全光束。初期照度でもFL蛍光灯を上回る明るさでより明るく内照看板を照射します。

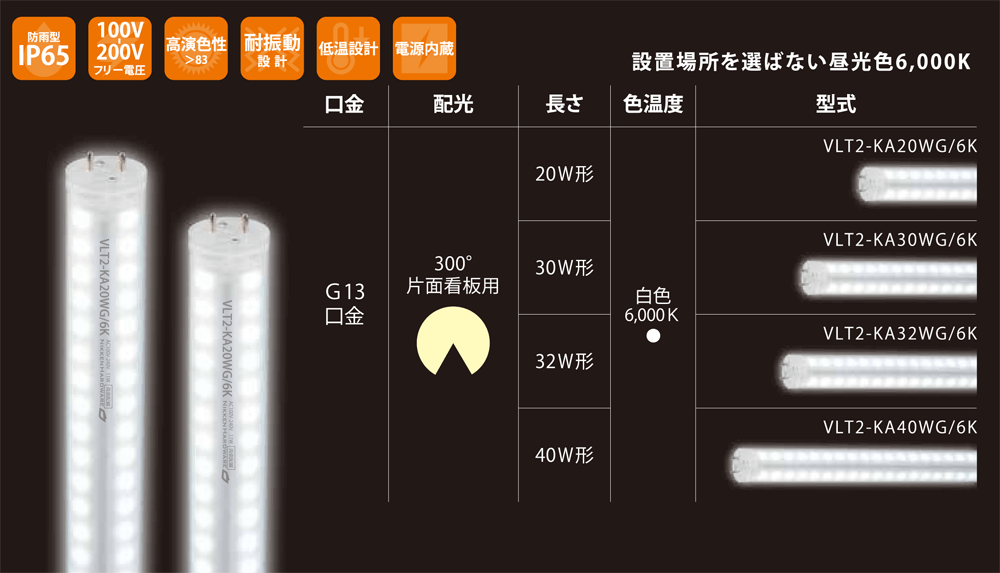

VLT2 内照看板用直管LED 片面発光タイプ 300度配光

型式	VLT2- KA20WG/6K	VLT2- KA30WG/6K	VLT2- KA32WG/6K	VLT2- KA40WG/6K
消費電力	11W	12W	16W	20W
入力電圧	AC100V～AC240V（力率＞0.9）
電流値	100V:0.12A 200V:0.06A	100V:0.13A 200V:0.07A	100V:0.18A 200V:0.09A	100V:0.23A 200V:0.12A
全光束	1,390lm	1,530lm	2,060lm	2,660lm
配光角度	300°
光色	昼光色：6,000K
演色性	＞83Ra
口金	G13
保護等級	IP65（口金部除く）
使用環境温度	-20℃～55℃
設計寿命	40,000時間（周囲温度25度時）
重量	255g	270g	340g	460g
材質	ポリカーボネート、アルミニウム、銅（ニッケルメッキ）
配線方法	AC直結両側配線（片側プラス、逆側マイナス）
付属品	LED設置済注意喚起ステッカー
保証期間	3年間

検証時仕様：板面アクリルt3mm (透過率58%)
ショート型シャーシ使用(高さ54mm)

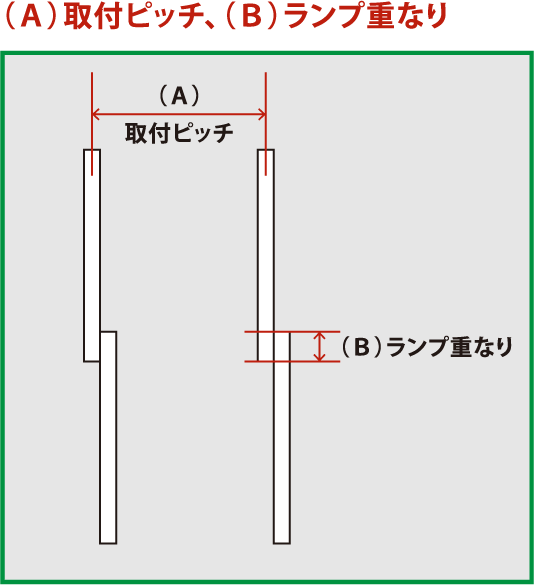

看板厚さ	（A）取付ピッチ	(B)ランプ重なり	参考照度
150mm	150-200mm	※1	8,100lx
180mm	200-250mm	重なり不要	6,600lx
200mm			5,400lx
250mm			5,000lx
300mm			4,400lx
350mm			4,000lx

※1 板面の透過率、印刷内容によっては不要です。
※記載のデータは参考値であり、保証値ではありません。実際の看板に設置した上でご調整下さい。
※光ムラに関しては、蛍光灯と同様です。
※透過率が低い板面、印刷内容によって平均照度は変動します。

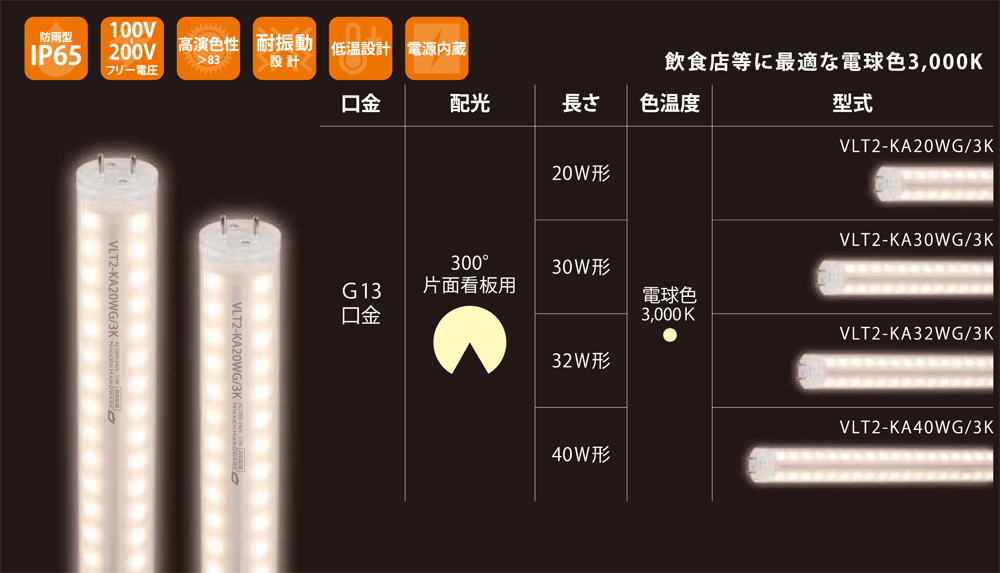

片面発光タイプ 300度配光

型式	VLT2- KA20WG/3K	VLT2- KA30WG/3K	VLT2- KA32WG/3K	VLT2- KA40WG/3K
消費電力	11W	12W	16W	20W
入力電圧	AC100V～AC240V（力率＞0.9）
電流値	100V:0.12A 200V:0.06A	100V:0.13A 200V:0.07A	100V:0.18A 200V:0.09A	100V:0.23A 200V:0.12A
全光束	1,320lm	1,450lm	1,960lm	2,530lm
配光角度	300°
光色	昼光色：3,000K
演色性	＞83Ra
口金	G13
保護等級	IP65（口金部除く）
使用環境温度	-20℃～55℃
設計寿命	40,000時間（周囲温度25度時）
重量	255g	270g	340g	460g
材質	ポリカーボネート、アルミニウム、銅（ニッケルメッキ）
配線方法	AC直結両側配線（片側プラス、逆側マイナス）
付属品	LED設置済注意喚起ステッカー
保証期間	3年間

検証時仕様：板面アクリルt3mm (透過率58%)
ショート型シャーシ使用(高さ54mm)

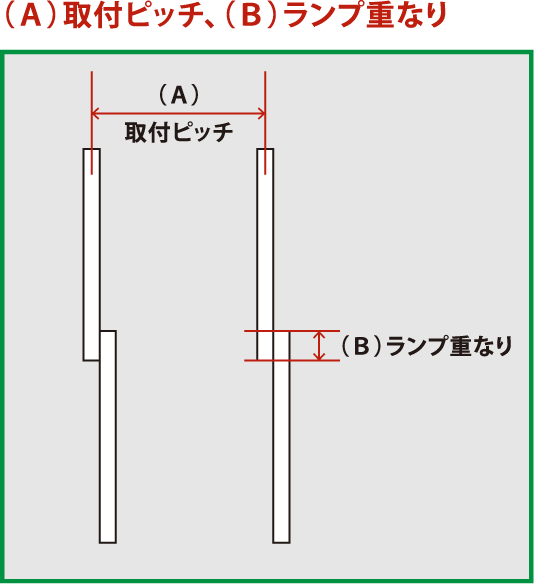

看板厚さ	（A）取付ピッチ	(B)ランプ重なり	参考照度
150mm	150-200mm	※1	7,000lx
180mm	200-250mm	重なり不要	5,800lx
200mm			4,700lx
250mm			4,300lx
300mm			3,900lx
350mm			3,600lx

片面発光タイプ 300度配光

※保証は製品のみの保証となります。作業施工費等は含みません。 24時間連続使用など、1日20時間以上の長時間ご使用の際は、正規の半分の保証期間とさせて頂きます。
※K型は片面発光の為、蛍光灯ホルダーの取付方向にご注意下さい。ホルダーの取付方向によっては配光が発光面に向かない事があります。①ホルダーの取付方向を変更する②ホルダーはそのままでR型を使用するいずれかの方法で取付する事を推奨します。
※従来のFL蛍光灯でも光の影やムラが出来る配置では、VLT2に変更しても同様に光の影やムラが発生します。予めご了承ください。

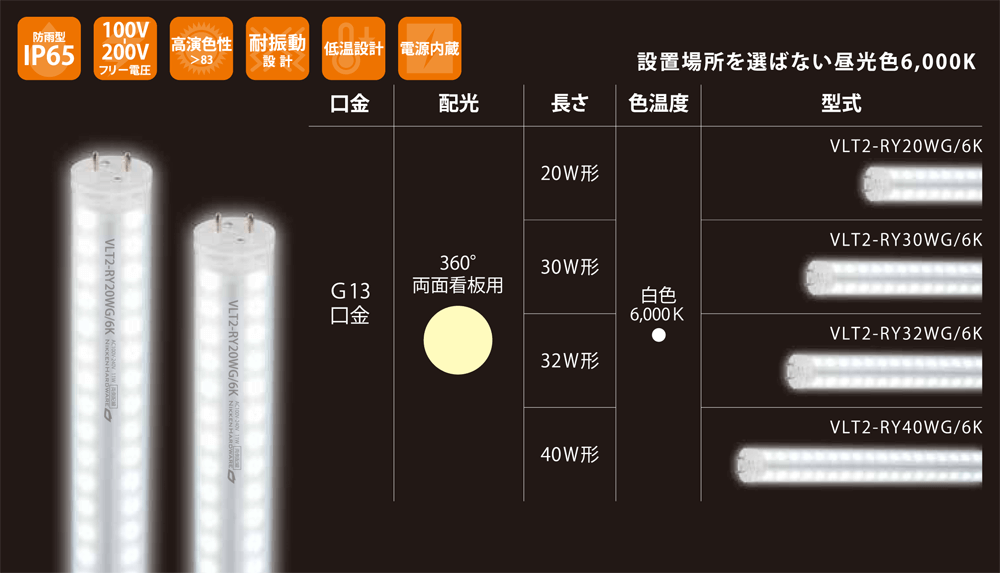

VLT2 内照看板用直管LED 両面発光タイプ 360度配光

型式	VLT2- RY20WG/6K	VLT2- RY30WG/6K	VLT2- RY32WG/6K	VLT2- RY40WG/6K
消費電力	11W	12W	16W	20W
入力電圧	AC100V～AC240V（力率＞0.9）
電流値	100V:0.12A 200V:0.06A	100V:0.13A 200V:0.07A	100V:0.18A 200V:0.09A	100V:0.25A 200V:0.13A
全光束	1,470lm	1,610lm	2,170lm	3,080lm
配光角度	360°
光色	昼光色：6,000K
演色性	＞83Ra
口金	G13
保護等級	IP65（口金部除く）
使用環境温度	-20℃～55℃
設計寿命	40,000時間（周囲温度25度時）
重量	260g	275g	350g	475g
材質	ポリカーボネート、アルミニウム、銅（ニッケルメッキ）
配線方法	AC直結両側配線（片側プラス、逆側マイナス）
付属品	LED設置済注意喚起ステッカー
保証期間	3年間

検証時仕様：板面アクリルt3mm (透過率58%)
ショート型シャーシ使用(高さ54mm)

看板厚さ	（A）取付ピッチ	(B)ランプ重なり	参考照度
180mm	200-250mm	重なり不要	6,200lx
200mm			6,000lx
250mm			4,600lx
300mm			4,200lx
350mm			4,000lx
500mm			3,600lx

※記載のデータは参考値であり、保証値ではありません。実際の看板に設置した上でご調整下さい。
※光ムラに関しては、蛍光灯と同様です。
※透過率が低い板面、印刷内容によって平均照度は変動します。

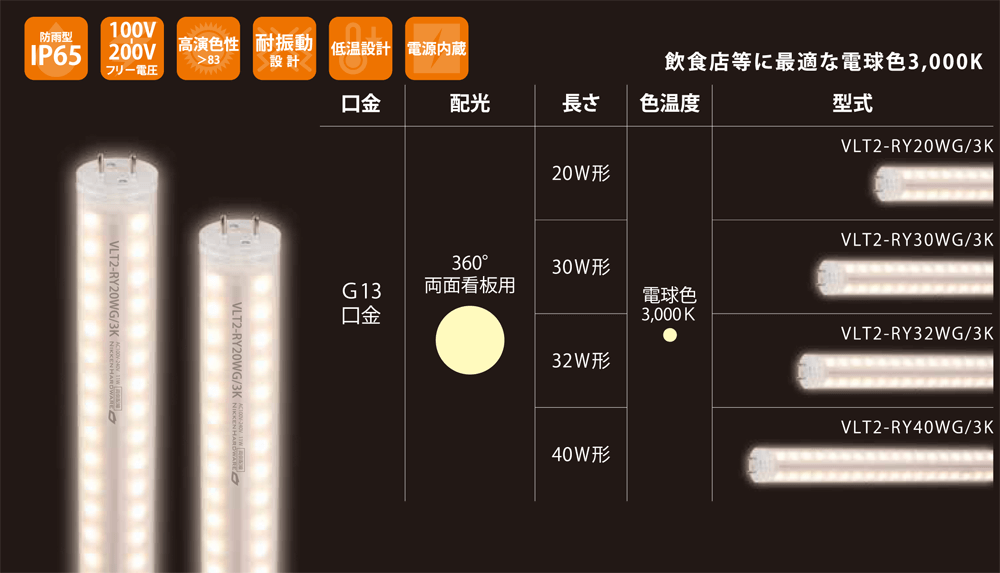

両面発光タイプ 360度配光

型式	VLT2- RY20WG/3K	VLT2- RY30WG/3K	VLT2- RY32WG/3K	VLT2- RY40WG/3K
消費電力	11W	12W	16W	20W
入力電圧	AC100V～AC240V（力率＞0.9）
電流値	100V:0.12A 200V:0.06A	100V:0.13A 200V:0.07A	100V:0.18A 200V:0.09A	100V:0.25A 200V:0.13A
全光束	1,390lm	1,530lm	2,060lm	2,930lm
配光角度	360°
光色	昼光色：3,000K
演色性	＞83Ra
口金	G13
保護等級	IP65（口金部除く）
使用環境温度	-20℃～55℃
設計寿命	40,000時間（周囲温度25度時）
重量	260g	275g	350g	475g
材質	ポリカーボネート、アルミニウム、銅（ニッケルメッキ）
配線方法	AC直結両側配線（片側プラス、逆側マイナス）
付属品	LED設置済注意喚起ステッカー
保証期間	3年間

検証時仕様：板面アクリルt3mm (透過率58%)
ショート型シャーシ使用(高さ54mm)

看板厚さ	（A）取付ピッチ	(B)ランプ重なり	参考照度
180mm	200-250mm	重なり不要	5,500lx
200mm			5,300lx
250mm			4,000lx
300mm			3,800lx
350mm			3,600lx
500mm			3,300lx

両面発光タイプ 360度配光

※保証は製品のみの保証となります。作業施工費等は含みません。24時間連続使用など、 1日20時間以上の長時間ご使用の際は、正規の半分の保証期間とさせて頂きます。
※従来のFL蛍光灯でも光の影やムラが出来る配置では、VLT2に変更しても同様に光の影やムラが発生します。予めご了承ください。
