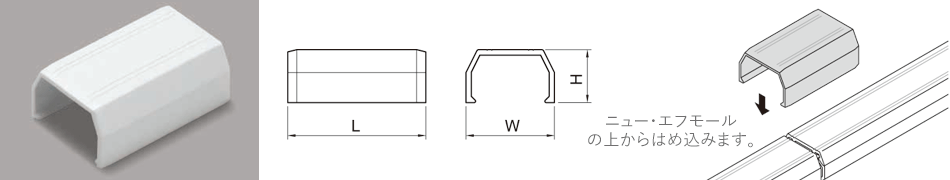

マサル工業 ニュー・エフモール

ニュー・エフモール 施工例

ニュー・エフモール

ニュー・エフモールは広く軽く、経済的。 使いやすさを工夫してあります。 都市再生機構仕様(EF-116-1)

●豊富なサイズとカラーを取揃えております。
●2m品もご用意しております。
●エフモールよりも収容力が40%アップしています。
●取付け用のビス穴(Φ4)が3穴あります。(0号、2m品は除く)
●施工の際には、両面テープの併用をお勧めします。(適合表ご参照)

■適合表
ニュー・ エフモール マヂックステッカー (壁面用) 寸法
号数 品番 幅( mm) 長さ( m)
0号 8KMS 8 15
1号 12KMS 12
2号 15KMS 15
3号 18KMS 18
4号 25KMS 25
■規格表(全長:1m)
号 数 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック
0号 SFM01 SFM02 SFM03 SFM06 SFM09 SFM0W
1号 SFM11 SFM12 SFM13 SFM16 SFM19 SFM1W
2号 SFM21 SFM22 SFM23 SFM26 SFM29 SFM2W
3号 SFM31 SFM32 SFM33 SFM36 SFM39 SFM3W
4号 SFM41
※お問い合わせ下さい
SFM42
※お問い合わせ下さい
SFM43
※お問い合わせ下さい
SFM46
※お問い合わせ下さい
SFM49
※お問い合わせ下さい
SFM4W
※お問い合わせ下さい
■規格表(全長:2m)
号 数 品番
ホワイ ミルキーホワイト ブラウン
0号 SFM0202
※お問い合わせ下さい
SFM0203
※お問い合わせ下さい
SFM0206
※お問い合わせ下さい
1号 SFM1202
※お問い合わせ下さい
SFM1203
※お問い合わせ下さい
SFM1206
※お問い合わせ下さい
2号 SFM2202
※お問い合わせ下さい
SFM2203
※お問い合わせ下さい
SFM2206
※お問い合わせ下さい
3号 SFM3202
※お問い合わせ下さい
SFM3203
※お問い合わせ下さい
SFM3206
※お問い合わせ下さい

テープ付 ニュー・エフモール

テープ付 ニュー・エフモール

都市再生機構仕様(EF-116-1)
●底面に両面テープが付いているので、簡単に素早く施工できます。
●両面テープの厚さは0.7mmです。
●豊富なサイズとカラーを取揃えております。
●エフモールよりも収容力が40%アップしています。
●取付け用のビス穴(Φ4)が3穴あります。(0号は除く)
【ご注意】
・…壁取付け面の水分・油分・ゴミをよく拭き取ってからご使用ください。
・ …壁取付け面の状況に応じて、ビス、釘を併用してください。

テープ付 ニュー・エフモール
■規格表(全長:1m)
号 数 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック
0号 SFT01 SFT02 SFT03 SFT06 SFT09 SFT0W
1号 SFT11 SFT12 SFT13 SFT16 SFT19 SFT1W
2号 SFT21 SFT22 SFT23 SFT26 SFT29 SFT2W
3号 SFT31 SFT32 SFT33 SFT36 SFT39 SFT3W
4号 SFT41
※お問い合わせ下さい
SFT42
※お問い合わせ下さい
SFT43
※お問い合わせ下さい
SFT46
※お問い合わせ下さい
SFT49
※お問い合わせ下さい
SFT4W
※お問い合わせ下さい
■ケーブル収容本数
号 数 VVF1.6×3C VVF2.0×3C VCTF1.25×3C 同軸5C-FB UTP0.5×4P その他のケーブル その他のケーブル
0号 - - - - - Φ5までのケーブル×1条 UTP0.5×2P×1条
1号 1 - 1 1 2 VVF1.6×2C×1条 -
2号 1 1 2 2 3 VVF1.6×2C×2条 -
3号 2 1 3 3 5 VVF2.6×3C×1条 -
4号 2 2 3 4 7 VVF2.6×3C×1条 -

※各ケーブル1種類のみ収容可能。
※ケーブル本数は、該当するケーブルの最大収容本数の目安です。
※付属品を使用した場合の本数は異なりますので、ご注意ください。

関連商品

マヂックステッカー(壁面用)

マヂックステッカー(壁面用)

モールカッター Ⅱ

モールカッター Ⅱ

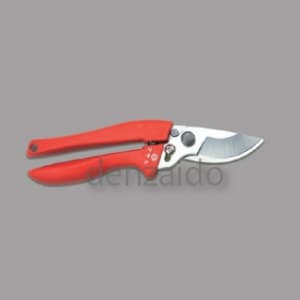

ワイプロ切断鋏

ワイプロ切断鋏

エムケーキャディ

エムケーキャディ

ポン太郎

ポン太郎

テープ付 ニュー・エフモールセパレートタイプ

テープ付 ニュー・エフモールセパレートタイプ

都市再生機構仕様 (EF-116-1)
●中心にセパレータ(仕切り)があり、ケーブルの整理ができます。
●底面に両面テープが付いているので、簡単に素早く施工できます。
●両面テープの厚さは0.7mmです。
●取付け用のビス穴(Φ4)が左右交互に3穴あります。
【ご注意】
・…壁取付け面の水分・油分・ゴミをよく拭き取ってからご使用ください。
・ …壁取付け面の状況に応じて、ビス、釘を併用してください。

テープ付 ニュー・エフモールセパレートタイプ
■規格表(全長:1m)
号 数
品番
ホワイ ミルキーホワイト ブラウン
3号 SFTS32
※お問い合わせ下さい
SFTS33
※お問い合わせ下さい
SFTS36
※お問い合わせ下さい
4号 SFTS42
※お問い合わせ下さい
SFTS43
※お問い合わせ下さい
SFTS46
※お問い合わせ下さい
■ケーブル収容本数
  VVF1.6×3C VVF2.0×3C VCTF1.25×3C 同軸5C-FB UTP0.5×4P その他のケーブル
3号(片側) - - 1 1 1 VVF2.0×2C:1本
4号(片側) 1 - 1 2 3 VVF2.0×2C:1本

※各ケーブル1種類のみ収容可能。
※ケーブル本数は、該当するケーブルの最大収容本数の目安です。
※付属品を使用した場合の本数は異なりますので、ご注意ください。

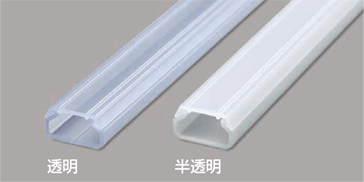

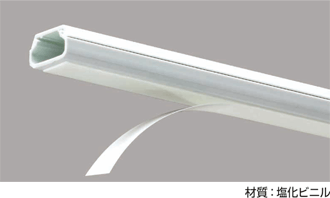

ニュー・エフモール透明/半透明

ニュー・エフモール透明/半透明

材質:塩化ビニル
●取付け用のビス穴(Φ4)が3穴あります。
(0号は除く)
●施工の際には、両面テープの併用をお勧めします。

ニュー・エフモール透明/半透明
■規格表(全長:1m)
品 名 品番
透明 半透明
ニュー・エフモール 透明/半透明色 0号 SFM0T SFM0HT
1号 SFM1T SFM1HT
2号 SFM2T SFM2HT

ニュー・エフモール木目色

ニュー・エフモール木目色 ニュー・エフモール木目色 ニュー・エフモール木目色

都市再生機構仕様(EF-116-1)

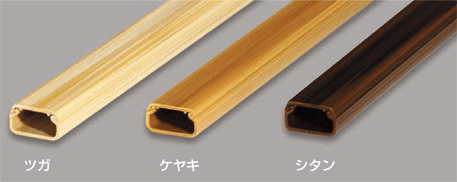

●木目調の壁に馴染む3色(ツガ、ケヤキ、シタン)を取揃えております。
●テープ付とテープ無の2種類があります。

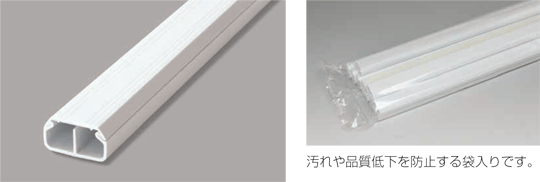

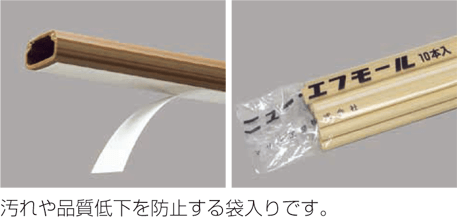

●テープ付の両面テープの厚さは0.7mmで、汚れや品質低下を防止する袋入りです。
●取付け用のビス穴(Φ4)が3穴あります。(0号は除く)
【ご注意】
・…壁取付け面の水分・油分・ゴミをよく拭き取ってからご使用ください。
・ …壁取付け面の状況に応じて、ビス、釘を併用してください。

■規格表(全長:1m)
品名 品番
ツ ガ ケヤキ シタン
ニュー・エフモール木目色 0号 SFM056 SFM076 SFM068
1号 SFM156 SFM176 SFM168
2号 SFM256 SFM276 SFM268
3号 SFM356 SFM376 SFM368
テープ付 ニュー・エフモール木目色 0号 SFT056 SFT076 SFT068
1号 SFT156 SFT176 SFT168
2号 SFT256 SFT276 SFT268
3号 SFT356 SFT376 SFT368

ニュー・エフモール 木目色付属品

マガリ材質:塩化ビニル

ニュー・エフモール	木目色付属品
■規格表(全長:1m)
号 数 品番
ツ ガ ケヤキ シタン W H L
0号 SFTMEH056 SFTMEH076 SFTMEH068 12.5 7.5 60.0
1号 SFTMEH156 SFTMEH176 SFTMEH168 17.0 10.0 60.0
2号 SFTMEH256 SFTMEH276 SFTMEH268 22.0 12.0 60.0

●2号までの対応となります。
●底面に両面テープが付いています。
●左右2個で1セットです。

マガリ材質:ASA

マガリ材質

●平面での直角接続に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック W H L
0号 SFMM01 SFMM02 SFMM03 SFMM06 SFMM09 SFMM0W 14.3 8.3 53.0
1号 SFMM11 SFMM12 SFMM13 SFMM16 SFMM19 SFMM1W 19.2 11.5 45.0
2号 SFMM21 SFMM22 SFMM23 SFMM26 SFMM29 SFMM2W 24.4 13.6 55.0
3号 SFMM31 SFMM32 SFMM33 SFMM36 SFMM39 SFMM3W 28.6 15.7 65.0
4号 SFMM41
※お問い合わせ下さい
SFMM42
※お問い合わせ下さい
SFMM43
※お問い合わせ下さい
SFMM46
※お問い合わせ下さい
SFMM49
※お問い合わせ下さい
SFMM4W
※お問い合わせ下さい
36.2 18.0 80.0

イリズミ材質:ASA

イリズミ

●内曲がりの直角接続に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック W H L
0号 SFMR01 SFMR02 SFMR03 SFMR06 SFMR09 SFMR0W 14.3 8.3 46.0
1号 SFMR11 SFMR12 SFMR13 SFMR16 SFMR19 SFMR1W 19.2 11.5 30.0
2号 SFMR21 SFMR22 SFMR23 SFMR26 SFMR29 SFMR2W 24.4 13.6 33.0
3号 SFMR31 SFMR32 SFMR33 SFMR36 SFMR39 SFMR3W 28.6 15.7 36.0
4号 SFMR41
※お問い合わせ下さい
SFMR42
※お問い合わせ下さい
SFMR43
※お問い合わせ下さい
SFMR46
※お問い合わせ下さい
SFMR49
※お問い合わせ下さい
SFMR4W
※お問い合わせ下さい
36.2 18.0 60.0

デズミ材質:ASA

デズミ

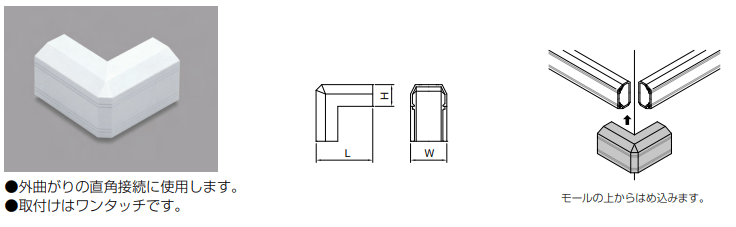

●外曲がりの直角接続に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック W H L
0号 SFMD01 SFMD02 SFMD03 SFMD06 SFMD09 SFMD0W 14.3 8.3 63.4
1号 SFMD11 SFMD12 SFMD13 SFMD16 SFMD19 SFMD1W 19.2 11.5 30.0
2号 SFMD21 SFMD22 SFMD23 SFMD26 SFMD29 SFMD2W 24.4 13.6 33.0
3号 SFMD31 SFMD32 SFMD33 SFMD36 SFMD39 SFMD3W 28.6 15.7 36.0
4号 SFMD41
※お問い合わせ下さい
SFMD42
※お問い合わせ下さい
SFMD43
※お問い合わせ下さい
SFMD46
※お問い合わせ下さい
SFMD49
※お問い合わせ下さい
SFMD4W
※お問い合わせ下さい
36.2 18.0 64.8

分 岐材質:ASA

分岐

●ケーブルの分岐に使用します。
●モールに適合するノックアウト付きです。
(A型:0~2号、B型:1~3号)
(フタの内側に3ヵ所あります。)
●底面にはΦ20のノックアウトが付いて… おり、ケーブルの引出しができます。
●取付け用のビス穴(Φ2皿)が2穴あります。
【ご注意】
・ …ケーブルの接続工事には使用できません。

■規格表
型 式 品番
グレー ホワイ ミルキーホワイト ブラウン チョコ ブラック W H L
A型 SFMT11 SFMT12 SFMT13 SFMT16 SFMT19 SFMT1W 50.0 15.0 35.0
B型 SFMT21 SFMT22 SFMT23 SFMT26 SFMT29 SFMT2W 60.0 25.0 50.0

フレキジョイント材質:ASA、ポリエチレン

フレキジョイント

●段差の乗越えや大曲がりの接続に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番 サイズ(mm)
ホワイ ミルキーホワイト ブラウン チョコ ブラック W H L
0号 SFMFJ02 SFMFJ03 SFMFJ06 SFMFJ09 SFMFJ0W
※お問い合わせ下さい
18.2 10.5 195.0 39.0
1号 SFMFJ12 SFMFJ13 SFMFJ16 SFMFJ19 SFMFJ1W
※お問い合わせ下さい
23.2 14.1 250.0 41.0
2号 SFMFJ22 SFMFJ23 SFMFJ26 SFMFJ29 SFMFJ2W
※お問い合わせ下さい
28.4 16.2 258.5 47.0
3号 SFMFJ32 SFMFJ33 SFMFJ36 SFMFJ39 SFMFJ3W
※お問い合わせ下さい
32.6 18.3 261.5 48.5
4号 SFMFJ42
※お問い合わせ下さい
SFMFJ43
※お問い合わせ下さい
SFMFJ46
※お問い合わせ下さい
SFMFJ49
※お問い合わせ下さい
SFMFJ4W
※お問い合わせ下さい
40.2 22.1 326.0 59.0

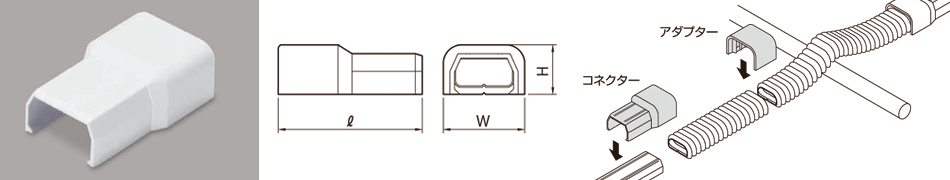

フレキコネクター材質:ASA

フレキコネクター

●フレキジョイント本体ジャバラ部の施工・据付に使用します。
●ジャバラ部同士を連結する際のアダプターとして使用します。

■規格表
号 数 品番 サイズ(mm)
ホワイ ミルキーホワイト ブラウン W H
0号 SFMFC02
※お問い合わせ下さい
SFMFC03
※お問い合わせ下さい
SFMFC06
※お問い合わせ下さい
18.2 10.5 39.0
1号 SFMFC12
※お問い合わせ下さい
SFMFC13
※お問い合わせ下さい
SFMFC16
※お問い合わせ下さい
23.2 14.1 41.0
2号 SFMFC22
※お問い合わせ下さい
SFMFC23
※お問い合わせ下さい
SFMFC26
※お問い合わせ下さい
28.4 16.2 47.0
3号 SFMFC32
※お問い合わせ下さい
SFMFC33
※お問い合わせ下さい
SFMFC36
※お問い合わせ下さい
32.6 18.3 48.5
4号 SFMFC42
※お問い合わせ下さい
SFMFC43
※お問い合わせ下さい
SFMFC46
※お問い合わせ下さい
40.2 22.1 59.0

ジョイントカバー材質:ASA

ジョイントカバー

●段差の乗越えや大曲がりの接続に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番 サイズ(mm)
グレー ホワイ ブラウン チョコ ブラック W H L
1号 SFMJC11 SFMJC12 SFMJC16 SFMJC19 SFMJC1W 19.2 11.5 30.0
2号 SFMJC21 SFMJC22 SFMJC26 SFMJC29 SFMJC2W 24.4 13.6 35.0
3号 SFMJC31 SFMJC32 SFMJC36 SFMJC39 SFMJC3W 28.6 15.7 40.0
4号 SFMJC41
※お問い合わせ下さい
SFMJC42
※お問い合わせ下さい
SFMJC46
※お問い合わせ下さい
SFMJC49
※お問い合わせ下さい
SFMJC4W
※お問い合わせ下さい
36.2 18.0 50.0

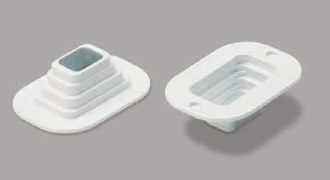

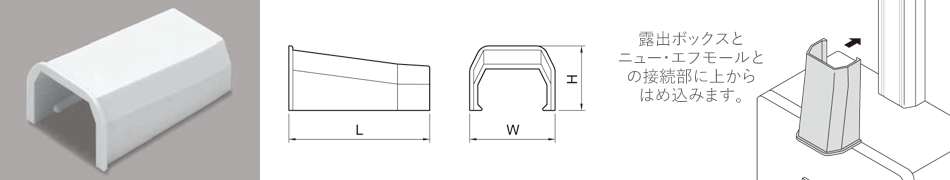

ブッシング材質:ASA

ブッシング

●露出ボックスとの接続部に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番 サイズ(mm)
グレー ホワイ ブラウン チョコ ブラック W H L
1号 SFMB11 SFMB12 SFMB16 SFMB19 SFMB1W 21.2 16.0 35.0
2号 SFMB21 SFMB22 SFMB26 SFMB29 SFMB2W 26.4 18.0 35.0
3号 SFMB31 SFMB32 SFMB36 SFMB39 SFMB3W 30.6 20.0 35.0
4号 SFMB41
※お問い合わせ下さい
SFMB42
※お問い合わせ下さい
SFMB46
※お問い合わせ下さい
SFMB49
※お問い合わせ下さい
SFMB4W
※お問い合わせ下さい
38.2 22.2 35.0

エンド材質:ASA

エンド

●モール末端の閉塞に使用します。
●取付けはワンタッチです。

■規格表
号 数 品番 サイズ(mm)
グレー ホワイ ブラウン チョコ ブラック W H L
1号 SFME11 SFME12 SFME16 SFME19 SFME1W 19.2 11.5 35.0
2号 SFME21 SFME22 SFME26 SFME29 SFME2W 24.4 13.6 40.0
3号 SFME31 SFME32 SFME36 SFME39 SFME3W 28.6 15.7 50.0
4号 SFME41
※お問い合わせ下さい
SFME42
※お問い合わせ下さい
SFME46
※お問い合わせ下さい
SFME49
※お問い合わせ下さい
SFME4W
※お問い合わせ下さい
36.2 18.0 65.0

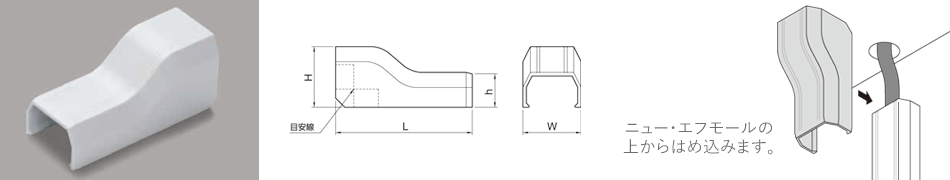

コンビネーション材質:ASA

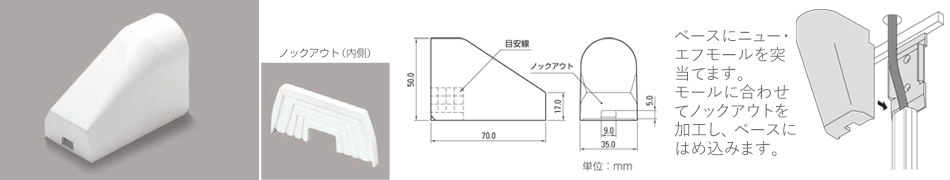

コンビネーション

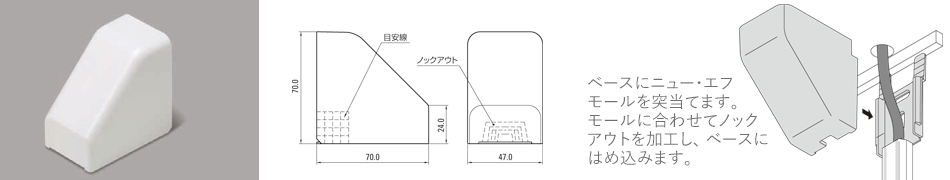

●天井からのケーブル引出しに使用します。
●見切り縁用の目安線付きです。
●取付けはワンタッチです。

■規格表
号 数 品番 サイズ(mm)
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック W H h L
1号 SFMC11 SFMC12 SFMC13 SFMC16 SFMC19 SFMC1W 19.2 20.0 11.5 45.0
2号 SFMC21 SFMC22 SFMC23 SFMC26 SFMC29 SFMC2W 24.4 24.0 13.6 45.0
3号 SFMC31 SFMC32 SFMC33 SFMC36 SFMC39 SFMC3W 28.6 28.0 15.7 50.0
4号 SFMC41
※お問い合わせ下さい
SFMC42
※お問い合わせ下さい
SFMC43
※お問い合わせ下さい
SFMC46
※お問い合わせ下さい
SFMC49
※お問い合わせ下さい
SFMC4W
※お問い合わせ下さい
36.2 30.0 18.0 70.0

マルチコンビ材質:ASA

マルチコンビ

●天井からのケーブル引出しに使用します。
●0~4号モールに適合するノックアウト付きです。
●見切り縁用の目安線付きです。
●取付け用のビス穴(Φ3皿)が2穴あります。

■規格表
品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
MCB11 MCB12 MCB13 MCB16 MCB19 MCB1W

マルチコーナー材質:ASA

マルチコーナー

●天井からのケーブル引出しに使用します。
●0~4号モールに適合するノックアウト付きです。
●見切り縁用の目安線付きです。
●取付け用のビス穴(4×10)が2穴あります。
●天井面からの開口部が、壁面より50mm以上
(最大70mm)離れている場合に有効です。

■規格表
品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
NMC11
※お問い合わせ下さい
NMC12
※お問い合わせ下さい
NMC13
※お問い合わせ下さい
NMC16
※お問い合わせ下さい
NMC19
※お問い合わせ下さい
NMC1W
※お問い合わせ下さい

フレキジョイント引出アダプター材質:ASA

フレキジョイント引出アダプター

●…天井から、1~4号のフレキジョイントのジャバラ部を使ってケーブルを引出す際に使用します。
●…天井からのケーブル引出し穴が手前に張り出していたり、他の配管が邪魔で、ケーブル引出し用品の使用が困難な場合に有効です。
●…対応するフレキジョイントのサイズに合わせて、切断してご使用頂けます。

フレキジョイント引出アダプター
■規格表
品番
ホワイト ミルキーホワイト ブラウン
SFMFA12
※お問い合わせ下さい
SFMFA13
※お問い合わせ下さい
SFMFA16
※お問い合わせ下さい

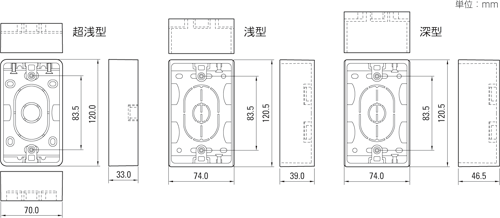

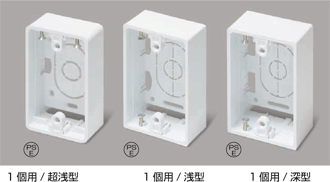

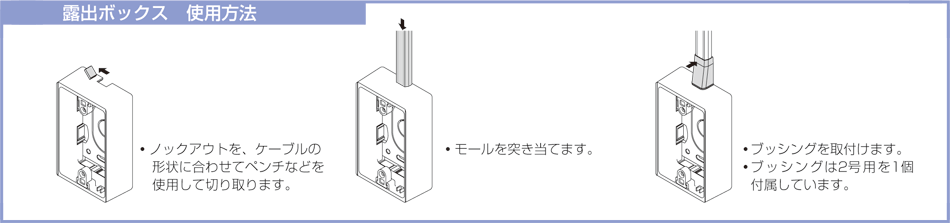

露出ボックス1個用 超浅型、浅型、深型   電気用品安全法対象品材質:難燃ABS

露出ボックス1個用

●モール接続口は、ノックアウト方式ですから開口が簡単です。
●ケーブル取入れ口は最大10口あり、取付け場所や施工に合わせて最適なケーブル取入れができます。
●エフモールにも使用できます。
●ブッシングを1個付属しています。(2号用)

露出ボックス1個用

■規格表
型式 品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
超浅型 SFBTA11 SFBTA12 SFBTA13 SFBTA16 SFBTA19 SFBTA1W
浅 型 SFBA11 SFBA22 SFBA23 SFBA26 SFBA29 SFBA2W
深 型 SFBF31 SFBF32 SFBF33 SFBF36 SFBF39 SFBF3W

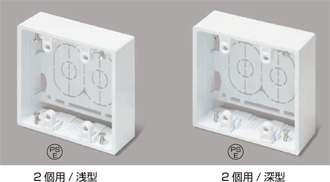

露出ボックス2個用 浅型、深型材質:難燃ABS

露出ボックス2個用

●モール接続口は、ノックアウト方式ですから開口が簡単です。
●ケーブル取入れ口は最大10口あり、取付け場所や施工に合わせて最適なケーブル取入れができます。
●エフモールにも使用できます。
●ブッシングを1個付属しています。(2号用)

露出ボックス2個用

■規格表
型式 品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
浅 型 SFBA21 SFBA22 SFBA23 SFBA26 SFBA29 SFBA2W
深 型 SFBF21 SFBF22 SFBF23 SFBF26 SFBF29 SFBF2W

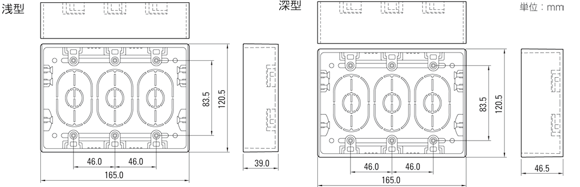

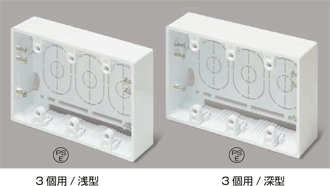

露出ボックス3個用 浅型、深型     電気用品安全法対象品材質:難燃ABS

露出ボックス3個用

●モール接続口は、ノックアウト方式ですから開口が簡単です。
●ケーブル取入れ口は最大10口あり、取付け場所や施工に合わせて 最適なケーブル取入れができます。
●エフモールにも使用できます。
●ブッシングを1個付属しています。(2号用)

露出ボックス3個用

■規格表
型式 品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
浅 型 SFBA31 SFBA32 SFBA33 SFBA36 SFBA39 SFBA3W
深 型 SFBF31 SFBF32 SFBF33 SFBF36 SFBF39 SFBF3W

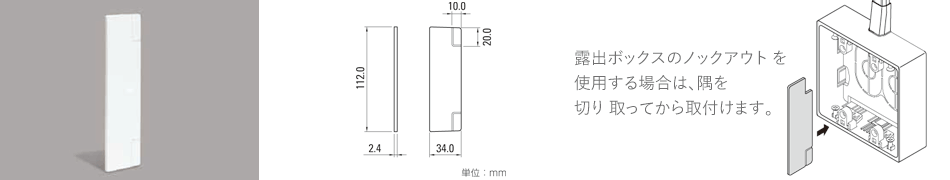

露出ボックス3個用

仕切板材質:難燃ABS

仕切板

●ボックス内の配線仕分けに使用します。

■規格表
種 類
品番
ホワイト
2・3個用 SFBS232

露出ボックス用カバー材質:難燃ABS

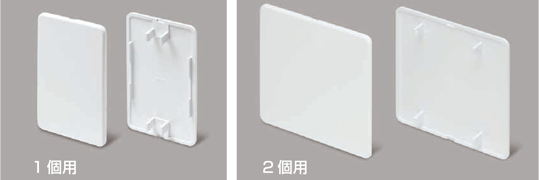

露出ボックス用カバー

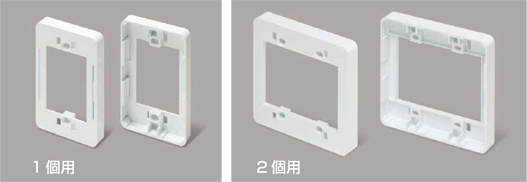

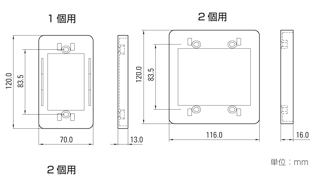

●露出ボックスの化粧カバーに使用します。
●豊富なカラーを取揃えています。
●露出ボックスを分岐ボックスとして使用する場合の専用カバーです。
●取付けはワンタッチです。

露出ボックス用カバー

■規格表
種類 品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
1個用 SFBC11 SFBC12 SFBC13 SFBC16 SFBC19 SFBC1W
2個用 SFBF21 SFBF22 SFBF23 SFBF26 SFBF29 SFBF2W

コンセント用引出フレーム材質:難燃ABS

コンセント用引出フレーム

●埋込ボックス等からのケーブル引出しに使用します。
●コンセントプレートと壁面の間に取付けて使用します。
●1号、2号ニュー・エフモールに適合するノックアウト付きです。
●露出ボックス用カバーが取付けられます。
●豊富なカラーを取揃えています。

コンセント用引出フレーム

■規格表
種類 品番
グレー ホワイト ミルキーホワイト ブラウン チョコ ブラック
1個用 SFBK11 SFBK12 SFBK13 SFBK16 SFBK19 SFBK1W
2個用 SFBK21 SFBK22 SFBK23 SFBK26 SFBK29 SFBK2W

こちらもおすすめ

マサル工業 エムケーダクト
