オンダ製作所 ゲートバルブ Rcねじ×Rcねじ 呼び径A呼称25・B呼称1 OMG-500
取り寄せ品
| メーカー | オンダ製作所 |
|---|---|
| 型番 | OMG-500 |
| JANコード | 4560465630175 |
オンダ製作所・OMG-500の商品仕様 詳細
- 【特長】
●面間寸法が短く、更に流体抵抗も少ないバルブです。 - 【仕様】
●Rcねじ×Rcねじ
●呼び径:A呼称 25・B呼称 1

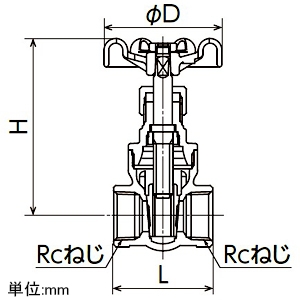

●寸法(mm):φD 60・L 49.5・H 97
●材質:黄銅(C3771BE)
●最高許容圧力(MPa):
・冷温水・油・エアー:1.18
・飽和蒸気:0.88
●使用温度範囲(℃):
・冷温水・油・エアー:-20〜120
・飽和蒸気:-20〜150
●使用流体:冷温水・油・エアー・飽和蒸気
●Rcねじ締め付けトルク(N・m):
・サイズ1/2:25〜35
・サイズ3/4:40〜45
・サイズ1:50〜60
【ご注意】
※締付トルクの範囲内で締め付けて下さい。過度の締め付けは変形や破損、漏れの原因になります。
※Rcねじはオンダ製作所の規定寸法であり、基準径位置が浅めでねじ長さが短い設計になっています。
※相手おねじはRねじが接続可能です。 - 【サイズ区分】
