日栄インテック 吊バンド 《らく吊VP-X》 塩ビ管用 VP管径称20A 101100123040200
取り寄せ品
| メーカー | 日栄インテック |
|---|---|
| 型番 | 101100123040200 |
| JANコード | 4573100932855 |
日栄インテック・101100123040200の商品仕様 詳細
- 【特長】
●パッキンの持つバネ性により、締結前の振動等によるナットの脱落・紛失を防止します。
●パイプの可動が容易。配管吊り込み時にパイプの調整が楽にでき施工性が格段に向上。(バンドの外れ防止、ナットの脱落防止機構付)
●ナットが締まるとパッキンが潰れて目視で確認できます。
●ナットの締め付け時に六角ボルトの共回りを防ぐボルト回り止め機構付。 - 【仕様】
●らく吊VP-X
●コードNo.:0200
●管径称:VP 20A
●適合配管径(mm):A 26

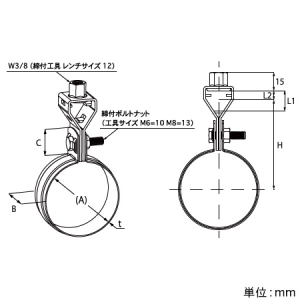

●寸法(mm):t×B 0.8×25、C 24、H 76、L1 14、L2 7
●締付ボルトナット:M6×25
●材質:鉄製(電気亜鉛めっき)
●適合管:塩ビ管(VP/空調ドレン)
【ご注意】
※らく吊VP-Xは、垂直方向の荷重に対し強度を得られる設計となっております。
※取付け時には、配管以外の荷重をかけないでください。
※吊りボルトはタンバックル(ナット下部)より3山ねじ込んでください。
※締付ボルトナットはパッキンが潰れるまで行い、M6適性トルク(5.2N・m)M8適性トルク(12.5N・m)で締結ください。 - 【サイズ区分】
