日栄インテック 吊バンド 《らく吊X》 SGP用 管径称50A 101100123030500
取り寄せ品
| メーカー | 日栄インテック |
|---|---|
| 型番 | 101100123030500 |
| JANコード | 4573100909123 |
日栄インテック・101100123030500の商品仕様 詳細
- 【特長】
●天井から吊り下げられた横走り配管を支持するための配管支持金具。
●新機構によりナットを外さなくても取付できます。部品分解ゼロで施工性が格段に向上しました。
●パイプの仮置き可能、ナット取外し不要で施工性が格段に向上。
●パイプの可動が容易。配管吊り込み時にパイプの調整が楽にでき施工性が格段に向上。(バンドの外れ防止、ナットの脱落防止機構付)
●ナットが締まるとパッキンが潰れて目視で確認できます。 - 【仕様】
●コードNo.:0500
●管径称:50A
●適合配管径(mm):A 60.5

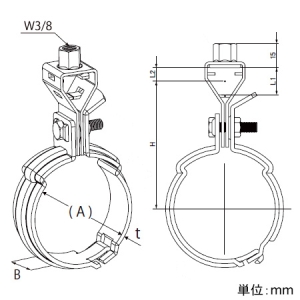

●寸法(mm):t×B 2.5×25、L1 14、L2 7、H 73
●締付ボルトナット:M6×25
●材質:鉄製(電気亜鉛めっき)
●適合管:SGP
【ご注意】
※らく吊Xは、垂直方向の荷重に対し強度を得られる設計となっております。
※吊ボルトの垂直角度は±5°の範囲とし、関連する部材への影響を十分に考慮した安全な施工をお願いします。
※らく吊Xの支持間隔は2.0m以下とし、配管をバランスよくのせて正しくご使用ください。
※吊ボルトはタンバックル(ナット下部)より三山以上ねじ込んでください。
※取付け時には、配管以外の荷重をかけないでください。
※らく吊Xをより安全にご使用頂くために、パイプの仮置き後は、直ちに嵌合、速やかに締結を行ってください。また、バンドの締結後は、締付けナットが凹(ダボ)の位置にある事を確認してください。
※締付ボルトナットはパッキンが潰れるまで行い、M6適正トルク(5.2N・m)、M8適正トルク(12.5N・m)で締結ください。
※一度締結したらく吊Xの再利用は、取付けの機能が発揮されなくなります。ご注意ください。 - 【サイズ区分】
