ネグロス電工 太陽電池固定金具 《サンストラット®》 中央部用 六角ボルト長さM8×70 適合支持材板厚4.0mm SD-PVMB46
取り寄せ品
| メーカー | ネグロス電工 |
|---|---|
| 型番 | SD-PVMB46 |
| JANコード | 4571270387093 |
ネグロス電工・SD-PVMB46の商品仕様 詳細
- 【特長】
●架台の下に潜り込まず、モジュールを架台上面から施工できます。
●モジュール間隔を15mm均一に仕上げられます。
●上部金具を保持する抜け止め具により、モジュールの固定がスムーズに行えます。 - 【仕様】
●太陽電池アレイ用架台 サンストラット®
●中央部用
●仕様:高耐食性めっき鋼板(スーパーダイマ)

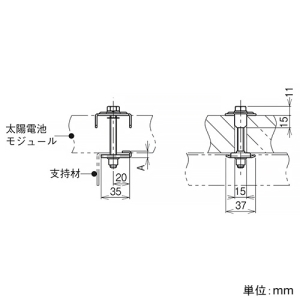

●寸法(mm):A 10
●六角ボルト長さ:六角M8×70
●適合:
・取付箇所:中央部
・モジュール高さ(mm):37〜46
・支持材板厚(mm):4.0
●質量(kg):0.09
●短期許容静荷重:1471N(150kgf)
※短期許容静荷重は、地震、風圧等の短期に生ずる力に対する許容静荷重です。
●材質:ボルト・座金 ステンレス鋼
【ご注意】
※ボルトの締付トルクは11.7N・m(120kgf・cm)です。
※モジュールの片側に2箇所使用してください。また固定位置は、モジュールメーカー指定の固定位置を目安にしてください。モジュールが外れ、落下飛散の恐れがあります。
※側面に突起(フランジ)があるモジュールは使用できません。 - 【サイズ区分】
