ネグロス電工 配管支持架台 《ウィングリップ®》 道路壁面用 全長370mm 二重落下防止対策品 S-PTK3DS
取り寄せ品
| メーカー | ネグロス電工 |
|---|---|
| 型番 | S-PTK3DS |
| JANコード | 4571270416557 |
ネグロス電工・S-PTK3DSの商品仕様 詳細
- 【特長】
●壁面への横引き施工の場合、金具側面の切り起こしによって、配管支持金具が外れにくい構造となっています。
●アンカーボルトの附属品(座金・ナット)にて、二重落下防止対策を施しています。
●NAS3350及び3354に準じた試験に適合しているゆるみ止めナットを使用しています。 - 【仕様】
●ウィングリップ®
●ハンガー・サポートシステム トンネル・壁面用配線部材
●道路壁面用
●国土交通省電気通信設備工事共通仕様書準拠
●二重落下防止対策品

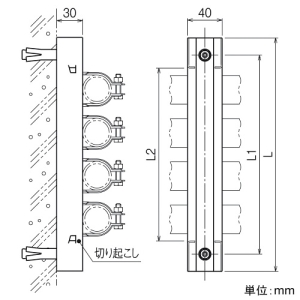

●寸法(mm):L 370、L1 330、L2 300
●適合
・ドリル径(mm):φ12.5
・コンクリート部穿孔深さ(mm):40
・支持金具:S-DC16〜S-DC75DC70、S-DC16DS〜S-DC75DC70DS
●アンカーボルト:株式会社ケー・エフ・シー製(SUS B865相当品)
【ご注意】
※ステンレス鋼製の商品は屋内プール等、塩素イオンを含む環境では使用しないでください。材料が局部的に割れる「応力腐食割れ」が発生する恐れがあります。
※アンカーボトルは、附属のものを使用してください。外れ、落下の恐れがあります。
※アンカーボルトの打設は、専用打ち込み棒(株式会社ケー・エフ・シー製 SB-8)を別途ご用意し取り付けてください。
※ゆるみ止めナットの締付トルクは9.61N・m(98kgf・cm)です。
※S-PTK1DSを天井面に施工する場合は、配管の中心とアンカーボルトの中心を合わせて取り付けてください。 - 【サイズ区分】
