ネグロス電工 リップみぞ形鋼用吊りボルト支持金具 リップみぞ形鋼75×45mm 吊りボルトW1/2 電気亜鉛めっき仕様 RYF75H-W4
取り寄せ品
| メーカー | ネグロス電工 |
|---|---|
| 型番 | RYF75H-W4 |
| JANコード | 4571270409085 |
ネグロス電工・RYF75H-W4の商品仕様 詳細
- 【特長】
●タップ加工により、下からの締め付けだけで支持できます。

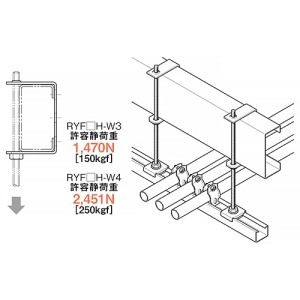

●背面部の穴(φ14)を利用することにより、ダクターチャンネル、パイラッククリップが取り付けできます。 - 【仕様】
●吊り・振れ止め部材
●仕様:電気亜鉛めっき

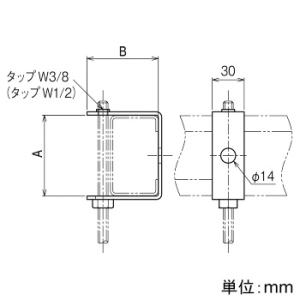

●寸法(mm):A 76、B 67、C -
●適合:
・リップみぞ形鋼(mm):75×45
・吊りボルト:W1/2
●材質・表面処理:ナット 電気亜鉛めっき
【ご注意】
※吊りボルトはタップねじ上端より3山以上突出させ、附属の六角ナットでゆるみ止めをしてください。ゆるみ、落下の恐れがあります。
※吊りボルトは、垂直に吊り下げてください。
※金具背面へ電線管を並列施行する場合には、呼び39以下の電線管を使用し、両端の穴へ取り付けてください。
※六角ナット、六角ボルトの締付トルクは7.84N・m(80kgf・cm)です。
※溶融亜鉛めっき仕上の吊りボルトでは、めっきの付着状態によりタップねじに取り付かない場所がありますので、ステンレス鋼製ボルトをご使用ください。
※吊りボルトはリップみぞ形鋼の開口部側には取り付けないでください。開口部のつぶれにより、ゆるみ、落下の恐れがあります。 - 【サイズ区分】
