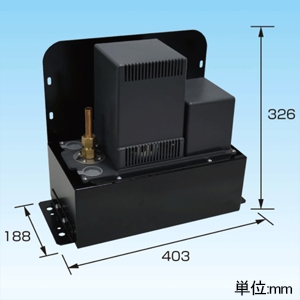

オーケー器材 ドレンポンプキット 中揚程タイプ(5・7m) 設備用・工場用エアコン用 単相200V用 ドレン排出流量350L/h K-DU352K
送料無料取り寄せ品
| メーカー | オーケー器材 |
|---|---|
| 型番 | K-DU352K |
| JANコード | 4548848879304 |
オーケー器材・K-DU352Kの商品仕様 詳細
- 【特長】
●1mから15mの高揚程までラインアップで。全メーカーのエアコンにお使いください。
●ドレン水を持ち上げて、ポンプの力で圧送し排水。梁や柱の障害物をかわすことができます。
●ドレンポンプキットは省施工で工期短縮、工事費の削減が図れます。梁を気にせず配管することが可能です。
●配管を後ろの方向に取り出すことで、ドレン配管と冷媒配管を一緒に施工することが可能です。冷媒配管とドレン配管の一体施工が可能になります。
●耐油樹脂採用により、工場・厨房など油成分が浮遊している場所・油煙の立ちこめる場所でも使用可能です。運転音55dBです。 - 【仕様】
●中揚程タイプ(5・7m)
●設備用・工場用エアコン用
●最大揚程(50/60Hz)(m):5・7
※ドレンポンプキット底面よりドレン管までの高さ
●ドレン排出流量(L/h):350(最大揚程時)
●電源(50/60Hz)(V):単相200
●消費電力(最大流量時)(W):50Hz 70・60Hz 100
●運転電流(最大流量時)(A):50Hz 0.4・60Hz 0.6
●使用可能周囲温度(℃):5〜40
●ドレン入口接続管:VP25用(φ33×穴2ヶ所)
●ドレン出口接続管:別売品出口ドレンホース又はVP13
※ドレン出口立上げ部に塩ビ管を使用する場合はVP13を使用してください。(付属品のホースセットが必要です。)
●運転音(dB):55
※測定位置:ドレンポンプキット本体から1m
●製品質量(kg):8.8
●構成部品:
・ドレンポンプキット×1台
・接続ハーネス 約0.15m×1個
・コネクタ×2個
・クランプ金具×1個
・クランプ金具×2個
・軟質入口ソケット(VP25)×1個
・軟質入口エルボ(VP25)×1個
・軟質ホース接続用銅管(φ12.7)×1個
・M5タッピンねじ(M5×13)×4本
・座金(M5)×4個
・ホースセット×1個
・据付説明書・据付要領/配線要領・取扱説明書
●構成部品:
・ドレンポンプキット×1台
・接続ハーネス 約0.15m×1個
・コネクタ×2個
・クランプ金具×1個
・クランプ金具×2個
・軟質入口ソケット(VP25)×1個
・軟質入口エルボ(VP25)×1個
・軟質ホース接続用銅管(φ12.7)×1個
・M5タッピンねじ(M5×13)×4本
・座金(M5)×4個
・ホースセット×1個
・据付説明書・据付要領/配線要領・取扱説明書
●選定方法(ダイキン工業製の場合)
●選定するにあたってご使用される空調機の機種名をご確認ください。
●ルームエアコン(RA)の場合、総称名(セット品番)をご確認ください
●パッケージエアコン(PA)の場合、室内機種名をご確認ください。
●選定方法(ダイキン工業製以外の場合)
●以下の空調機の資料が必要となりますのでご用意ください。
?仕様書:適用不可機種に該当しないかを調べる際に必要です。
?電気配線図:インターロック配線(※)の箇所を調べる際に必要です。
?外形図:適用不可機種に該当しないかを調べる際に必要です。
?各メーカーカタログ:HA [JEM-A]端子(※)が対応しているかを調べる際に必要です。
●本製品を取り付けるにあたり、インターロック配線をとる必要がございます。※インターロック配線とは・・・ドレンアップ・ポンプキットが異常水位となった際に室内機を停止させる配線(水漏れ防止) HA[JEM-A]端子とは ・・・遠隔で運転・停止するための全メーカー共通の規格HA端子に接続することでインターロック配線を取ることが可能です。 - 【サイズ区分】
● 大型…西濃運輸でのお届けとなります。サイズ区分について
