オーケー器材 耐震振れ止め金具 ≪パンタロック≫ 短手L寸法582mm・長手L寸法- 適用吊ボルトW3/8 KKSE25A36
送料無料取り寄せ品
| メーカー | オーケー器材 |
|---|---|
| 型番 | KKSE25A36 |
| JANコード | 4573535470977 |
オーケー器材・KKSE25A36の商品仕様 詳細
- 【特長】
●空調機メーカーが作った新構造、ダイキン室内機専用 純正別売品です。
・省施工。全ねじボルトの採寸・切断が不要。従来施工に比べ取付時間1/2です。(従来14分30秒⇒6分30秒)※オーケー器材社調べ
・耐震性。東日本大震災の試験済。1.5倍の波形で試験済です。
●ラウンドフロー用パンタロック。高天井用ラインアップを拡充。最大取付高さ1000mmの商品に加えて、1段で1350mmまで対応できる商品が登場。取付可能高さの自由度がアップしました。
●あらゆるダイキン室内機に展開。ラインアップがますます拡充しました。
●抜群の施工性。固定金具で吊ボルトを挟んで、ボルト(M8)を締めるだけです。
●全ねじボルトの採寸、切断作業が不要です。
・切断作業がないので端材処理も不要です。
・全ねじカッターの搬入不要です。
・脚立への昇降回数も大幅削減です。
●一体化、軽量コンパクトで取扱性もアップしました。
・軽量。1ユニット1.15kg×4(KKSE55A160)です。
・従来の小物部品の落下の心配も無しです。
●更新物件にも対応 天井開口からも作業が可能です。(ユニットタイプAの場合)
・ボルト頭部を内側にすることで4面とも内側から取付作業が可能です。
※ボックスレンチの先端長さによっては使用できない場合があります。
・取付のための点検口が不要です。
●取付後も室内機位置の微調整が可能(室内機カセット形)。天井開口と化粧パネルの位置が合わない場合、点検口から中央4カ所の固定ボルトを緩めるだけで室内機の位置を微調整することが可能です。
●吊ボルトピッチの狭い機種にも対応。吊ボルトピッチが狭く取り付ける高さが高くなるほど、従来施工では斜材の角度が大きくなってしまい、水平方向の力に対して弱くなります。パンタロックでは水平補強ステーを用いることで角度を小さくし、強度を確保しました。
※水平補強ステー採用機種:エコ・ダブルフロー用、シングルフロー用、コンパクトマルチフロー用、天井吊形用、厨房用エアコン用、ファンコイル天井埋込カセット形用、ファンコイル天井埋込形用
●現場での品番確認が簡単。識別番号の印字・シール貼付けで、室内機に適用したパンタロックか、施工前・施工後も確認可能です。 - 【仕様】
●パンタロック
●識別番号:B-1

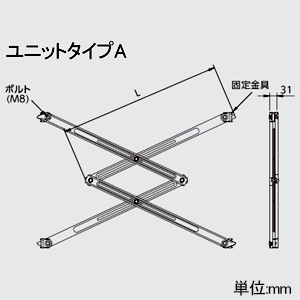

≪ユニット構成≫
●短手:
・ユニットタイプ:A
・L寸法(mm):582
・ユニット個数:4
●長手:-
●適用吊ボルト:W3/8
●質量(kg):4.1
●材質:溶融亜鉛メッキ鋼板
●梱包サイズ(mm):高さ145×幅610×奥行175
●梱包入数:4ユニット(室内機1台分) - 【サイズ区分】
