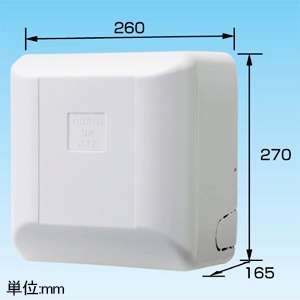

オーケー器材 ドレンアップキット 低揚程タイプ(1m) 壁掛形用 100V用 ドレン排出流量24L/h K-KDU571KS
送料無料取り寄せ品
| メーカー | オーケー器材 |
|---|---|
| 型番 | K-KDU571KS |
| JANコード | 4548848062645 |
オーケー器材・K-KDU571KSの商品仕様 詳細
- 【特長】
●1mから15mの高揚程までラインアップで。全メーカーのエアコンにお使いください。
●ドレン水を持ち上げて、勾配によって排水します。
●配管を後ろの方向に取り出すことで、ドレン配管と冷媒配管を一緒に施工することが可能です。冷媒配管とドレン配管の一体施工が可能になります。
●冷媒配管・ドレン配管一体施工可能な、配管スペーサー付もあります。運転音わずか25dBです。 - 【仕様】
●低揚程タイプ(1m)
●壁掛形用
●最大揚程(50/60Hz)(m):1.0
※ドレンアップキット底面よりドレン管までの高さ
●ドレン排出流量(L/h):24
●電源(50/60Hz)(V):100
●消費電力(W):50Hz 13.5・60Hz 12.3
●運転電流(A):50Hz 0.3・60Hz 0.25
●ドレン入口接続管:VP13
※ドレンホース(付属品)によりVP13に接続
●ドレン出口接続管:VP20
※軟質ドレン管(付属品)によりVP20に接続
●運転音(dB):25
●製品質量(kg):3.2
●外観:ホワイト(マンセル10Y9/0.5)
●構成部品:
・ドレンアップキット×1台
・中継ハーネス(HA信号用) 約1.9m×1本
・電源線(青)(VCTF×0.75㎟×2芯) 約1.9m×1本
・接続ハーネス(赤) 約0.15m×1本
・絶縁付突合せ形接続子×2個
・断熱材(15×70×t3mm)×1枚
・ドレン入口用断熱材(30×130×t5mm)×1枚
・断熱材(50×180×t10mm)×1枚
・クランプ金具×4個
・軟質ソケット(VP13)×1個
・ドレン入口用ドレンホース×1本
・軟質ドレン管(ドレン出口管)(VP20)×1本
・ねじ座金×1本
・ねじ(M5×35)×5本
・クランプ材×4個
・据付用型紙×1枚
・据付説明書・取扱説明書
●構成部品:
・ドレンアップキット×1台
・中継ハーネス(HA信号用) 約1.9m×1本
・電源線(青)(VCTF×0.75㎟×2芯) 約1.9m×1本
・接続ハーネス(赤) 約0.15m×1本
・絶縁付突合せ形接続子×2個
・断熱材(15×70×t3mm)×1枚
・ドレン入口用断熱材(30×130×t5mm)×1枚
・断熱材(50×180×t10mm)×1枚
・クランプ金具×4個
・軟質ソケット(VP13)×1個
・ドレン入口用ドレンホース×1本
・軟質ドレン管(ドレン出口管)(VP20)×1本
・ねじ座金×1本
・ねじ(M5×35)×5本
・クランプ材×4個
・据付用型紙×1枚
・据付説明書・取扱説明書
●選定方法(ダイキン工業製の場合)
●選定するにあたってご使用される空調機の機種名をご確認ください。
●ルームエアコン(RA)の場合、総称名(セット品番)をご確認ください
●パッケージエアコン(PA)の場合、室内機種名をご確認ください。
●選定方法(ダイキン工業製以外の場合)
●以下の空調機の資料が必要となりますのでご用意ください。
?仕様書:適用不可機種に該当しないかを調べる際に必要です。
?電気配線図:インターロック配線(※)の箇所を調べる際に必要です。
?外形図:適用不可機種に該当しないかを調べる際に必要です。
?各メーカーカタログ:HA [JEM-A]端子(※)が対応しているかを調べる際に必要です。
●本製品を取り付けるにあたり、インターロック配線をとる必要がございます。※インターロック配線とは・・・ドレンアップ・ポンプキットが異常水位となった際に室内機を停止させる配線(水漏れ防止) HA[JEM-A]端子とは ・・・遠隔で運転・停止するための全メーカー共通の規格HA端子に接続することでインターロック配線を取ることが可能です。 - 【サイズ区分】
● 大型…西濃運輸でのお届けとなります。サイズ区分について
