サン電子 UHFブースタ 電源分離型利得切替式 HU453-EC
送料無料取り寄せ品
サン電子・HU453-ECの商品仕様 詳細

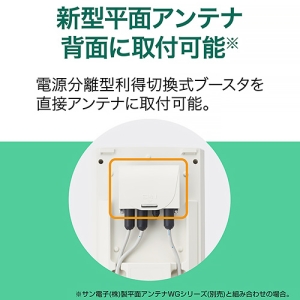

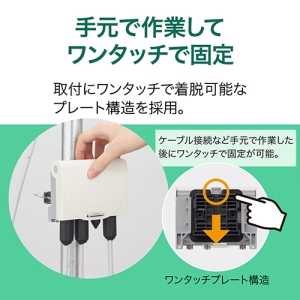

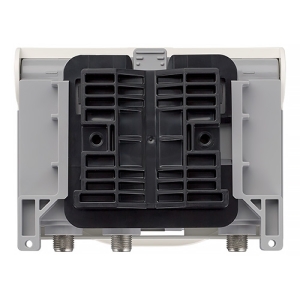

- 【特長】●施工しやすく調整・メンテナンスも快適。施工のしやすさを追求した電源分離型利得切替式ブースタです。利得切替が出来る機能性に加え、ワンタッチプレート構造を採用し施工性を大幅に改善しました。付属の取付金具を設置した後、ブースタ本体の着脱がワンタッチで可能となるワンタッチプレートを新たに開発、取付後もケーブル接続や利得調整を手元で行うことができます。また、弊社地デジ用UHF平面アンテナ(WAVE-GATE -WGシリーズ-)と組み合わせることで、ブースタの背面取付を実現。本体デザインも一新し、住宅の美観を阻害しないシンプルなデザインを採用しています。●手元で作業しワンタッチで取付。本体を取付金具で設置した後、機器本体の取付がワンタッチで着脱可能となるプレート構造を新たに開発(ワンタッチプレート構造)しました。ケーブル接続や利得調整など手元で作業した後、ワンタッチで本体の固定が可能となります。●サン電子社製の平面アンテナWGシリーズ(別売)と組み合わせることで、本商品を直接アンテナに取り付けることができます。●UHF帯域は3段階、CS・BS帯域は2段階の利得切換機能を搭載することで、幅広いシーンに対応します。●家の美観を損なわないシンプルでデザインへと一新しました。従来品と比較し、筐体の色をモノトーンに落とし、カバー表面デザインを変更しました。

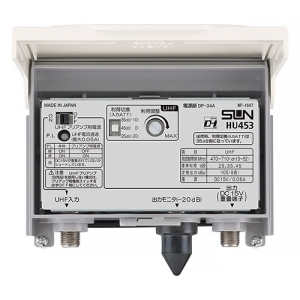

- 【仕様】●周波数帯域(MHz):UHF 470〜710●標準利得(dB):UHF 45、35、25(入力レベル調整、切換式)●適正入力レベル(dB):UHF 40〜80(90)
※()内は最小標準利得選択および利得調整(-10dB)併用時の値。●定格出力レベル(dB):UHF 105(9波)●出力インピーダンス(Ω):UHF 75(F形)●VSWR:UHF 3.0以下●電源電圧・電流:
・本体のみ:DC15V 0.06A(出力端子より重畳)
・UHFプリアンプ 0.05A送電時:DC15V 0.11A●UHFプリアンプ電源:DC15V 最大0.05A(UHF入力端子から送電)●運用消費電力(W):本体のみ 1.4、UHFプリアンプDC15V 0.05A送電時 2.4●寸法(mm)H×W×D:増幅部 88.5×117×57、電源部 101×77×32●重量(g):増幅部 295、電源部 210●原産国:増幅部 日本、電源部 中国●付属品:着脱プレート(1個)、すご楽コネクタ(F型5C用 4個)、防水キャップ(2個)、モニタキャップ(1個・本体取付済)、木ネジ(4本・本体取付済)、平面アンテナ用取付ネジ(2本・着脱プレートを別売平面アンテナに取付の際に使用)、取扱説明書(保証書付)
【用途】●電波の増幅に。
【ご注意】
※適正入力レベルの範囲内であっても入力した電波の品質によっては映らない場合もあります。 - 【サイズ区分】
