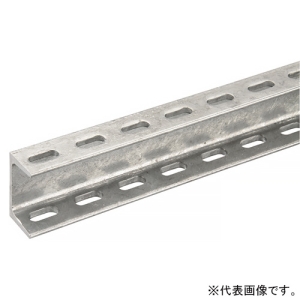

ネグロス電工 長穴付きみぞ形鋼 幅75mm 長さ1000mm 溶融亜鉛めっき仕上げ Z-75CG100R
送料無料取り寄せ品
| メーカー | ネグロス電工 |
|---|---|
| 型番 | Z-75CG100R |
| JANコード | 4571270383088 |
ネグロス電工・Z-75CG100Rの商品仕様 詳細
- 【特長】
●長穴が設けてあるので、穴あけの手間が省け、作業の省力化が図れます。 - 【仕様】
●仕様:溶融亜鉛めっき仕上げ

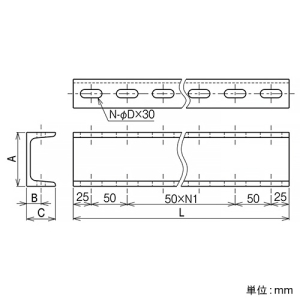

●寸法(mm):L 1000、A 75、B 20、C 40、φD 11.5、N 40、N1 17
●質量(kg):6.00
●材質・表面処理:本体 熱間圧延軟鋼板(JIS G 3131)
《断面特性及び質量表》
・断面性能は、長穴部分を欠損した断面の性能です。
●断面二次モーメント I(cm^4):縦向き 53.90、横向き 10.60
●断面係数Z(㎤):縦向き 14.36、横向き 3.65
●単位質量(kg/m):縦向き 5.96、横向き 5.96
【用途】
●バスダクトのサポート材として
●ダクト壁面立上りのサポート材として
【ご注意】
※商品を取り扱う際には保護具を着用し、角部・端部(エッジ部)に注意してください。怪我の恐れがあります。
※切断面はROVRESPで補修を行ってください。

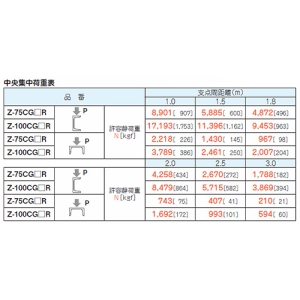

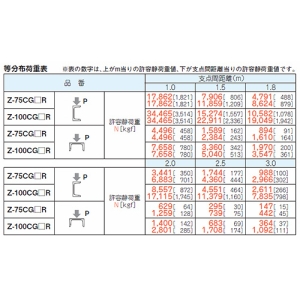

※許容静荷重はみぞ形鋼のみの強度です。施工の際は、吊りボルト、吊り金具、インサートなどの強度も考慮してください。 - 【サイズ区分】
