三菱重工冷熱 店舗・オフィス用パッケージエアコン 天井埋込形 4方向吹出し FDTシリーズ Hyper Inverter シングルタイプ お掃除ラクリーナパネル仕様 P160形(6馬力相当) 三相200V ecoタッチリモコン FDTV1606H6SOSOJIRAKU
送料無料取り寄せ品
| メーカー | 三菱重工冷熱 |
|---|---|
| 型番 | FDTV1606H6SOSOJIRAKU |
| JANコード | 0514000005281 |
三菱重工冷熱・FDTV1606H6SOSOJIRAKUの商品仕様 詳細
- 【特長】【注意 ご注文前に必ずご確認ください】
●送り先は法人様限定となります。※メーカー直送の為、個人宅への配送はできかねます。
●軒先渡しになりますので、予めご了承ください。
代引き不可となります。
※不良を除いては返品、交換は不可となります。
※製品イメージは実際の製品と異なる場合があります。
※メーカーにより、JANや型番等は予告なく変更されることがあります。
(同等商品により返品・交換は不可となります。)
※商品の詳細につきましてはメーカーホームページからご確認ください。
※再配達が発生した際は別途費用が発生いたします。
●自動でお掃除、お掃除ラクリーナパネル。お掃除メカ機構を、徹底的にブラッシュアップ。「施工性・メンテナンス性・信頼性」の飛躍的な工場を実現しました。

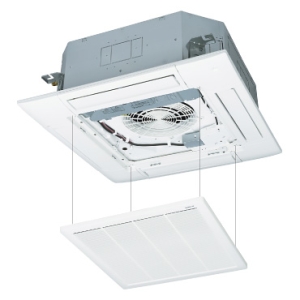

●グリルが自動昇降するラクリーナパネルは、脚立なしでフィルタ掃除や洗浄が手間なく簡単に行えます。自由に昇降長さを設定でき、最大昇降長は「4m」。高天井にも余裕で対応します。昇降長さは10cm単位で設定が可能です。
●風を直接当てずに、部屋全体に心地よい気流をつくるAirFlex。リモコン操作で簡単に冷・暖房時のドラフト感(寒い・熱い)を回避します。

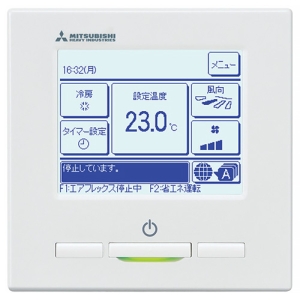

●Ecoタッチリモコン(RC-DX3D)を操作するだけでAirFlexをパネル内に収納することができます。エアコン停止時も、AirFlexが収納され、美観も保持します。
●全パネル標準整備フリーフロー。吹出し口の形状最適化により、気流到達性を改善して、十分な風速を確保しました。それぞれの吹出し方向を自在にコントロールできます。 設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。
●風を操り、快適性を極める4方向独立フラップ制御。4方向+角度も自由に選択。吹出口の形状最適化により、気流到達性を改善し、十分な風速を確保するとともに、それぞれの吹出気流を自在にコントロールできます。設置後でも用途に合わせて、希望の吹出角度に設定できるので設置自由度も向上します。
●気流(かぜ)を操る。元祖快適空間つくり。FDTなら4つの吹出し口毎の設定が自由自在。風を操り、快適性を究める、FDTの4方向独立ルーバ制御です。
●人感センサが省エネ・快適を目配り。人の有無と活動量をセンサで検知。空間の状況に合わせて、自動で「省エネ運転」か「快適運転」を判断します。
●室内ユニット吊金具に鍵形状を採用。現場毎に異なる吊りボルトピッチにもスムーズに対応。室内ユニット吊金具形状をフレキシブル化。既設機更新時もスムーズな対応が可能です。吊金具ボルト固定切り込みを鍵形状に変更。吊り込みアングル形状が正方形でも長方形でもどちらにも対応できます。
●フィルタ着脱を改善、固定用ツメを扱いやすく。フィルタの取外し時に、ツメが硬いと、弾けてホコリが落下することがまれにありました。新パネルでは、扱いやすいツメ形状にして、ソフトなフィルタ着脱を可能にしました。
●作業中の落下を確実に防止。ストラップの引掛け部分の構造を鉛直方向から水平方向に変更しました。また、抜けにくくするため、ピンに返しを追加しました。
●作業時に出る溶接スパッタ等から室内ユニットを保護します。室内ユニットの搬入後、通常はゴミになる梱包材を流用して天井が張られるまでの建物工事の溶接スパッタなどから室内ユニット(発砲スチロール)を保護することができます。
●吹出し分岐ダクト接続用の穴径をフレキシブル化。φ125・200(オーバル)の両方に対応します。
●ねじ外し不要、蓋の落下もなし制御BOX蓋のスライド開閉機構。ネジ(2個)を取り外すことなく、緩めて蓋をスライドすることで開くことができます。ふたの落下もなく、据付工事時や、メンテナンス時の作業がスムーズです。
●電源線・信号線の配線作業性を向上。従来、穴形状になっていた配線貫通部に切欠きを設けることで、電源線・信号線の組付作業性を改善しました。サービス時にも容易に配線の取外しが可能です。
●ユニット吊り下げ時にとても便利なワッシャ仮留機構。上方側のワッシャを保持することで、段ボールのレベルゲージと一体となった座金仮固定材がユニット吊り下げ作業を容易にしました。
●ドレン揚程を拡大(従来機の700mm→850mmへ)。天井面から最大850mmのドレンアップが可能です。これにより、ドレン勾配に余裕が生まれ施工自由度が向上しました。
※お掃除ラクリーナパネル以外の場合850mm以下、かつ天井も接触しない高さ以上。
※お掃除ラクリーナパネルの場合960mm以下、かつ天井に接触しない高さ以上。(お掃除ラクリーナパネルと他のパネルとのドレン揚程差110mmは、お掃除メカの厚みによるものです。)
●ドレンポンプ詰まりの防止。ドレンポンプ詰まりとなるスライムの流入を防ぐ構造とし、万が一ドレンパン上にスライムが発生してもドレンポンプ詰まりを効果的に抑制します。
●ドレンパンの汚れ具合が簡単に確認できます。簡易的にドレンキャップを外して清掃可能ですが、スライムが発生する様な場合は、ドレンパン全体の清掃をお勧めします。
●汚れが酷い場合も大丈夫。ドレンパン仮留機構で清掃作業を効率的に。ドレンパン用固定ネジ(2ヶ所)と仮留機構(2ヶ所)でドレンパンのメンテナンス(脱着)がスムーズに実施できます。
●高効率スタンダードシリーズHyper Inverter。基本性能をしっかり押さえた省エネスタンダードシリーズです。
●使用温度範囲を拡大。1.5〜6馬力(VP40〜VP160)の冷・暖房使用温度範囲を8・10馬力と同等まで拡大。これによりハイパーインバータ、エクシードハイパーの全機種に渡り、使用温度範囲が統一されました。
●除菌/抗菌性能UP。スライムを抑制する効果の高いUV-C光をドレンポンプ吸込口に照射してスライムの発生を抑制し、ドレンポンプ詰まりを防止します。
●高効率と静音の両立。送風モーターに高性能直流モーターと新設計大口径ファンを採用。高効率と静音性を同時に実現しました。
●ハンドルを室外ユニットの4隅近傍に設置。また、フロントおよびサイドパネルには階段昇降の搬入時を考慮し、上下に2個ハンドルを設置しました。 - 【仕様】
●FDTシリーズ
●Hyper Inverter
●天井埋込形 4方向吹出し
●シングルタイプ
●チャージレス30m
●お掃除ラクリーナパネル仕様
●構成情報:
・室内ユニット:FDTZP1606S

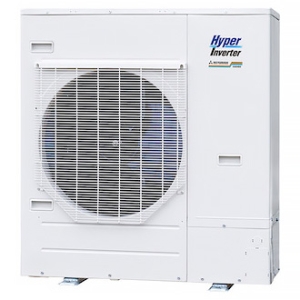

・室外ユニット:FDCVP1606H
・パネル:T-PSCLS-6AW
・ecoタッチリモコン:RC-DX3D
●容量:P160形(6馬力)(14000kcal/h相当)
●電源:三相200V・50/60Hz
●冷房能力(kW):定格 14.0(3.5〜16.0)
●暖房能力(kW):
・定格:16.0(4.0〜20.3)
・低温最大:14.9(外気温度2℃の場合)
●定格冷房時の顕熱比:0.71
●通年APF(2015):5.8
●消費電力(kW):
・冷房:定格 4.20
・暖房:定格 3.91、低温最大 5.85
●電気特性:
・運転電流(A):冷房 12.4、暖房 11.6、始動 5、最大 23
・力率(%):冷房 98、暖房 97
●圧縮機電動機出力(kW):3.7
●送風機電動機出力(W):室内ユニット 120、室外ユニット 144
●風量(㎥/min):
・室内ユニット:P急 36、急 28、強 25、弱 20
・室外ユニット:冷 86、暖 86
●運転音(音響パワーレベル)(dB):
・室内ユニット:P急 62、急 58、強 53、弱 46
・室外ユニット:冷 72、暖 73
●冷媒:
・種類:R32
・GWP(kg):675
・封入量(kg):3.3
・CO2換算値(kg):2228
●配管・配線仕様:
・液管/ガス管(φmm):9.52/15.88
・最大長さ(m):80
・高低差(m):30(15)
※()は、室外機が下設置の場合の値です。
・ドレン配管:VP25

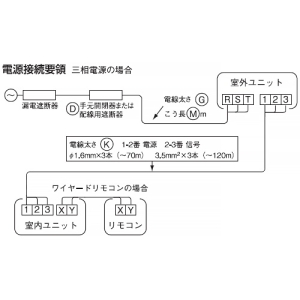

・漏電遮断器定格:30A、30mA、0.1sec
・開閉器D(A):容量 30、ヒューズ 30
・電線の太さ:G 3.5×3㎟、M 19m、K φ1.6×3mm
●外形寸法(高さ×幅×奥行)(mm):
・室内ユニット:333(298)×950×950
・室外ユニット:1050×970×370
●質量(kg):
・室内ユニット(本体+パネル):27.5+12
・室外ユニット:86
●フロンラベル:A
●2015年省エネルギー法基準値クリア
●グリーン購入法基準値クリア
【ご注意】
※冷媒配管のガス側配管・液側配管ともに断熱は完全に行ってください。
※冷媒配管内のゴミ・切紛・水分が混入しないよう施工してください。
※次の場所への設置は避けてください。故障の原因になります。
・油煙が発生する作業場
・粉が浮遊する作業場
・タバコの煙が多いところ
・水蒸気の発生、湿気の多いところ
・化粧品・特殊なスプレーを使用するところ
・細かなホコリが多いところ
・温度の制御が重要なところ
エアコン運転中に清掃運転を開始すると、Lo・風向制御停止となります。
24時間運転等のところでは、自動清掃中の運転状態(能力低下)が変わります。 - 【サイズ区分】
● 大型…西濃運輸でのお届けとなります。サイズ区分について
