オムロン 太陽光発電用パワーコンディショナ 屋外仕様 一般タイプ 単相用屋外設置型 AICOT®搭載 KPV-A55-J4
送料無料取り寄せ品
| メーカー | オムロン |
|---|---|
| 型番 | KPV-A55-J4 |
| JANコード | 0721000001094 |
オムロン・KPV-A55-J4の商品仕様 詳細
- 【特長】
●低圧連系の野立て仕様パワコン。高発電効率・高効率パネル対応、スーパー過積載で実発電量を大幅アップ。小型軽量・野立てに合った取付け方法で施工性も大きく向上しました。
●実発電量大幅アップ、発電効率を最大化。低出力(500W)時でも95.5%の高変換効率。朝夕や曇りなどの日照の少ない時も高効率に発電します。
・高効率パネルに対応。パネルの高効率化に伴い、最大許容短絡電流を拡大しました。
・スーパー過積載対応。パネル接続枚数を増やすことで250%以上の過積載も可能です。
●施工性を大きく向上。小型軽量で取り扱いやすい。一人で取り付け可能です。
●設置時間を大幅に短縮。従来品で必要だった背板や取付けベース板のコーキング・配線カバーが不要。野立てで多く採用されているC型鋼に直接取り付けでき、従来品の約半分の時間で設置が完了です。
●海岸より500m以上なら沖縄でも一般タイプでOKです。
●省令の出力制御に対応可能です。
●AICOT®搭載で、設置制限なし・迅速導入です。
●接続箱機能内蔵で、接続箱の設置が不要です。 - 【仕様】
●太陽光発電用
●KPVシリーズ
●屋外仕様
●一般タイプ
●単相用屋外設置型
●AICOT®搭載
≪直流入力≫
●定格入力電圧(V):DC320
●運転可能電圧範囲(V):DC50〜450
●最大許容短絡電流(A):
・4回路:DC50(1回路 12.5)
・3回路:DC49.8(1回路 16.6)(23年2月生産分より)
・2回路:DC40(1回路 20)
●最大動作入力電流(A):
4回路:DC40(1回路 10)
・3回路:DC36(1回路 12)
・2回路:DC24(1回路 12)
●内蔵接続箱機能:4回路(1MPPT)
※最大短絡電流値と最大動作電流値の両方を満足するようシステムを設計してください。
≪交流出力≫
●定格容量(kW):力率0.95時 5.5・力率1.0時 5.5
●定格交流出力電圧(V):AC202±12
●電力変換効率(%):96.0(JIS C 8961準拠)
●定格力率:0.95
●力率設定範囲:1.0?0.8
●単独運転検出方式:
・能動的方式:ステップ注入付周波数フィードバック方式(AICOT®)
・受動的方式:周波数変化率
●絶縁方式:トランスレス方式
●系統出力方式:単相2線式(単相3線式配電線に接続)
●夜間の消費電力:
・有効電力(W):0.5
・皮相電力(VA):11.5
●使用周囲温度(℃):-20〜50
●使用周囲湿度(%RH):25〜95(ただし、結露および氷結なきこと)
●騒音(dB):29(Typ)

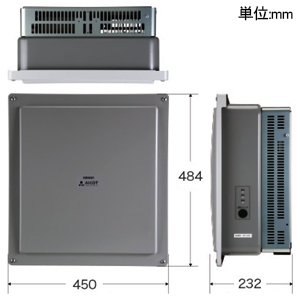

●外形寸法(mm):横450×高さ484×奥行232
●質量(kg):
・本体:約20(フロントカバー約2kg含)
・取付けベース板:約2.5
●本体冷却方式:自然空冷方式(内部攪拌ファンあり)
●ケース材質:金属ケース
●ケース外装色:
・フロント:ライトグレー
・サイド・リア:ダークグレー
●取付け方式:壁掛け方式・C型鋼取付け方式(背板不要)
●取付け方法:ネジ止め・ボルト止め
●設置環境:海岸から500mを超える屋外設置
※直射日光が当たらない場所・揮発性・可燃性・腐食性およびその他の煙、ガスにさらされない場所等に設置してください。
●保護構造:IP55
●JET認証登録番号:MP-0152
●
●
