日本キヤリア(東芝) 【受注生産品】店舗・オフィス用カスタムエアコン ウルトラパワーエコ 空冷ヒートポンプ式 天井埋込形 ダクトタイプ 同時ツインタイプ P160形(6馬力相当) 三相200V ワイヤードリモコン(別売) GDXB16013MUB
送料無料受注生産品
| メーカー | 日本キヤリア(東芝) |
|---|---|
| 型番 | GDXB16013MUB |
| JANコード | 0003000113435 |
日本キヤリア(東芝)・GDXB16013MUBの商品仕様 詳細
- 【注意 ご注文前に必ずご確認ください】
●軒先渡しになりますので、予めご了承ください。
代引き不可となります。
※不良を除いては返品、交換は不可となります。
※製品イメージは実際の製品と異なる場合があります。
※メーカーにより、JANや型番等は予告なく変更されることがあります。
(同等商品により返品・交換は不可となります。)
※商品の詳細につきましてはメーカーホームページからご確認ください。
※再配達が発生した際は別途費用が発生いたします。
【特長】
●多様なニーズにフレキシブルに対応します。
●軽量・薄型化。従来機種と比較して30%以上の軽量化に加え、最大82mmの薄形化を実現。据え付けの自由度と施工性が向上しました。
●高静圧・静圧多段階切換。機外静圧は7段階の現地設定が可能。様々な現地ダクト引き回しや各種フィルター取り付け等、現地のニーズに合わせたフレキシブルな設計・施工が可能です。
●P56形〜P160形は内蔵ドレンポンプ、P224形・P280形は別売部品ドレンアップキットでドレンアップ可能です。
●ドレンパン点検窓・抗菌ガラス(別売)。ドレンパン点検窓を装備し、容易に点検が可能。P56形〜P160形は透明窓、P224形・P280形は着脱式。また、銀イオンによる抗菌効果でドレンパンへのカビ、雑菌の発生を抑制する抗菌ガラスを別売部品で準備しました。
●選べる風量5段階。本格ダクト空調でもお好みに合わせた快適風量コントロール。手元リモコンで風量5段階切換可能です。
●快適性アップのオプション。気化式加湿器・高性能フィルター(65%・90%)・ドレンアップキット(P224形・P280形)等豊富なオプションを準備しました。
●ハイレベルの冷房範囲。真夏、屋上のコンクリート表面温度は直射日光で、50〜60℃の高温になることがあり、室外機が高温の空気を吸込み続けると、異常停止に至る恐れがあります。ウルトラパワーエコ?では、この異常停止リスクを抑えるため、冷房温度上限を52℃まで広げました。
●コンプレッサー故障のリスクを低減するクーリングバイパス回路。空気の冷却に使用する冷媒の一部をショートカットしてコンプレッサーの冷却に使用することで、温度上昇を抑制し気温上昇時のコンプレッサー故障リスクを低減します。
●ハイレベルな暖房範囲。極寒-27℃まで暖房運転可能。定格暖房-7℃まで(ピーク時)です。
※P160形は-5℃まで。着霜を考慮しない場合の能力(ピーク時)において。
●除霜時間を最大20%短縮。底板凍結防止ヒーター(別売部品)もあります。
●小容量クラスP40形〜P63形も新たにラインアップし、ハイレベルの省エネ性を実現しました。
●ワイドな能力可変範囲。コンプレッサーの回転数をギリギリまで抑えた10rpsエコノミードライブで、冷暖共にハイレベルの最小能力を実現。コンプレッサーON/OFF回数を削減し、コンプレッサー再起動時のエネルギーロスを低減します。
●夜間低騒音3モード設定。室外機応用制御キットTCB-PCOS1との組合せで3つの静かさのレベルが選択可能です。
※市販タイマー(現地手配)・応用制御キットのディップスイッチ切替設定が必要となります。
●ハイレベルな省エネ性能と低温暖化冷媒R32採用でより環境に配慮。耐摩耗性をアップした、新ローラー材料を採用したコンプレッサーを搭載することにより、信頼性を向上。低温暖化冷媒R32採用と共に、PMVの最適化マッチングにより、運転時のエネルギー消費を抑え、高効率タイプのウルトラパワーエコ®シリーズP224形で、APFが従来機と比べて約5%、P280形で約7%向上しました。この結果、ハイレベルな省エネ性を実現しました。
●ハイレベルな省エネ・品質を支える独自の技術。
・DCファンモーター:モーター巻線最適化により、中間能力時の効率を約7%向上しました。
※従来スーパーパワーエコキューブ™比。
・アックスブレードファン:最適設計で送風効率を30%向上した、大口径の高効率ファンを採用しました。
※ファンモーターとの組合せにおいて。従来機種スーパーパワーエコキューブ™ROA-AP1405HS比。
・ウルトラパワー熱交:熱交換器の配管径を細径化すると共に、熱交換器容積を拡大。熱交換量比を約30%向上しました。
※P140形において。従来スーパーパワーエコキューブ™ROA-AP1405HS比。
・DCツインロータリーコンプレッサー・ベクトル制御インバーター:コンプレッサーとインバーターによる回転制御を最適チューニング。中間能力域での効率を約7%向上しました。
※従来スーパーパワーエコキューブ™比。
・クーリングバイパス回路(冷凍サイクル):空気の冷却に使用する冷媒の一部をショートカットしてコンプレッサーの冷却に使用することで、温度上昇を抑制し気温上昇時のコンプレッサー故障リスクを低減します。
・インバーター基板冷却構造:インバーター基板ボックスの構造変更や、基板冷却用ヒートシンクの配置を見直し。冷房運転時の基板部品温度上昇を抑え、熱によるインバーター部品の故障リスクを軽減します。
・DLCコーティング(コンプレッサー):コンプレッサーの圧縮機構部品にDLCコーティングを採用。圧縮機構部の耐摩耗性を向上し、経年劣化による故障リスクを低減します。
●除霜連携。同?空間内で2つのシステム(室内ユニットと室外機の組合せ)をリモコン1台で制御する場合、同時に除霜運転に?り室温が低下する恐れがあります。除霜連携で、2台の室外機のうち1台が除霜中の場合は残りの1台は除霜運転を回避し、同時の除霜運転を防?します。同時除霜を防?し、室温の低下を最?限に抑制、快適性を向上しました。工場出荷時は有効です。(室内ユニットDNの変更で無効も可能)
●パワー連携。同?空間内で複数のシステム(室内ユニットと室外機の組合せ)をリモコン1台で制御する場合、機器により効率の悪いゾーンで圧縮機が運転することがあります。パワー連携で、効率のバランスを整え、より効率の良いゾーンで運転することで、省エネを実現します。工場出荷時は無効です。(室内ユニットDNの変更で切替可能)
※リモコン1台で室内ユニット最?8台まで制御できます。同?空間が広い場合、省エネ効果は低減することがあります。
※パワー連携は現地設定が必要です。
●ローテーション運転は、運転時間に偏りが出ないよう、系統毎にローテーション運転をすることができ、機器への負荷を軽減します。
※ローテーション間隔は1日単位で設定でき、最?28日間まで設定が可能です。
●バックアップ運転は、万が?運転系統に異常が発生し、停?した場合には、もう?系統がバックアップ運転を開始します。
●従来室外機のコンプレッサー故障でも洗浄レスで既設配管再利用可能です。
・破損した機構部品や金属摩耗粉が原因の四方弁・電子制御弁等の冷凍サイクル部品の詰まりをハイメッシュフィルターで除去します。
・モーター焼損や加熱により生成された塩素化合物が原因の冷凍機油劣化によるコンプレッサー潤滑不良を塩素化合物に強い高安定型冷凍機油採用で解消します。 - 【仕様】
●ウルトラパワーエコ®
●空冷ヒートポンプ式
●天井埋込形
●ダクトタイプ
●同時ツインタイプ
●P160形(6馬力相当)
●電源:三相200V・50/60Hz
●セット構成:
・室内ユニット:AID-GP801H×2台
・室外機:ROA-RP1603HX
・分岐管:RBC-TWP50

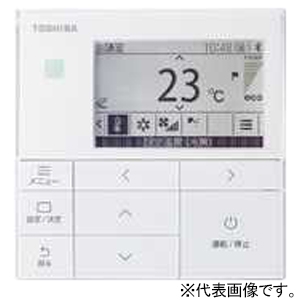

・ワイヤードリモコン 省エネneoリモコン(別売):RBC-AMSU52
●冷房性能:
・定格冷房標準能力(kW):14.0(3.1〜16.0)
・顕熱比:0.71
・定格冷房標準エネルギー消費効率:2.71/2.71
・中間冷房標準能力(kW):6.3
・中間冷房中温能力(kW):6.6
・最小冷房中温能力(kW):3.7
●暖房性能:
・定格暖房標準能力(kW):16.0(2.6〜20.0)
・定格暖房標準エネルギー消費効率:3.34/3.34
・中間暖房標準能力(kW):7.2
・最小暖房標準能力(kW):4.0
・最大暖房低温能力(kW):15.5
●通年エネルギー消費効率:
・APF2015(JIS B 8616:2015):5.4/5.4
・APF(JIS B 8616:2006):4.8/4.8
●冷暖平均エネルギー消費効率:3.03/3.03
≪電気特性≫
●消費電力:
[冷房]:
・定格冷房標準(kW):5.16/5.16
・中間冷房標準(kW):1.26/1.26
・中間冷房中温(kW):1.03/1.03
・最小冷房中温(kW):0.531/0.531
[暖房]:
・定格暖房標準(kW):4.79/4.79
・中間暖房標準(kW):1.31/1.31
・最小暖房標準(kW):0.675/0.675
・最大暖房低温(kW):6.81/6.81
●運転電流(A):
・冷房:15.8/15.8
・暖房:14.7/14.7
・最大:26.3/26.3
●力率(%):
・冷房:94/94
・暖房:94/94
●始動電流(A):-
≪室内ユニット≫
●形名:AID-GP801H
●外装:シルバー(溶融亜鉛メッキ鋼板)
●外形寸法(mm):高さ298×幅1000×奥行750
●総質量(kg):34
●空気熱交換器:フィンドチューブ
●防音・断熱材:発泡ポリスチレン・ポリエチレンフォーム
●送風装置:
・送風機:シロッコファン
・風量(㎥/min):急 20.0・強+ 18.3・強 16.7・弱+ 15.0・弱 13.3
・電動機(kW):0.250
・出荷時機外静圧(Pa):50.0
・機外静圧設定範囲(Pa):50-75-100-125-150-175-200
・風量限界(下限)(㎥/min):11.3
・風量限界(上限)(㎥/min):24.0
●エアフィルタ:別売部品
●運転調整装置:リモコンスイッチ
●ドレン口径(呼び径):25(塩ビ管)
●定格騒音(音響パワーレベル)(dB):急 60・強+ 57・強 55・弱+ 53・弱 51
●運転音(音圧レベル)(dB):急 38・強+ 36・強 34・弱+ 32・弱 31
●電熱装置:取付不可
≪室外機≫

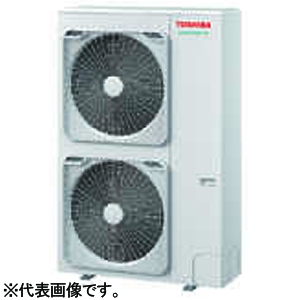

●形名:ROA-RP1603HX
●外装:シルキーシェード(マンセル1Y8.5/0.5)
●外形寸法(mm):高さ1550×幅1010×奥行370
●総質量(kg):104
●圧縮機:
・形式:全密閉形
・圧縮機用電動機定格出力(kW):3.29
・極数:4
●空気熱交換器:フィンドチューブ
●冷媒制御:冷房 電子制御弁・暖房 電子制御弁
●送風装置:
・送風機:プロペラファン
・標準風量(㎥/min):116.0
・電動機(kW):0.100+0.100
●保護装置:吐出温度センサー・過電流センサー・圧縮機サーモ
●定格騒音(音響パワーレベル)(dB):冷房 66・暖房 68
●運転音(音圧レベル)(dB):冷房 49・暖房 51
●IPコード:IPX4
●法定冷凍トン:2.92
●設計圧力(Mpa):高圧部 4.15・低圧部 2.21
●冷媒・出荷時封入量(kg):R32・3.10
●冷媒追加不要の最大実長(m):30
●冷媒追加量(g/m):主配管 35・分岐配管 35
●冷媒配管:
・室外機・室内ユニット間(mm):ガス側 φ15.9・液側 φ9.5
・分岐管・室内ユニット間(mm):ガス側 φ15.9・液側 φ9.5
・最大実長(m):50
・最大落差(m):室外機が上の場合 30・室外機が下の場合 30
・分岐配管最大長さ(m):15
・分岐配管長さの最大差(m):10
●連絡線:
・室外機・室内ユニット間・75m以下:単線1.6mm×3本
・室内A・室内B間:電源線 単線1.6mm×2本・信号線 撚線0.5㎟×2本
●リモコンコード(500mまで):VCTF0.5-2.0㎟ 2芯など
※室内Aにのみ接続します。
≪電源設計≫
●漏電遮断器:30A・30mA・0.1sec以下
●手元開閉器:
・開閉器容量(A):30
・ヒューズ(A):30
●配線用遮断器(A):30
●電源配線:
・線径 単線1.6mm:電源線こう長(最大) -
・線径 単線2.0mm:電源線こう長(最大) -
・線径 撚線3.5㎟:電源線こう長(最大) -
・線径 撚線5.5㎟:電源線こう長(最大) 18/18
・線径 撚線8.0㎟:電源線こう長(最大) 26/26
・線径 撚線14.0㎟:電源線こう長(最大) 47/47
・線径 撚線22.0㎟:電源線こう長(最大) 74/74
・線径 撚線38.0㎟:電源線こう長(最大) -
≪機能一覧≫
●快適:ホットスタート・風量切換(5段階)・ドライ運転・スマート節約運転・除霜連携?®・パワー連携®
●清潔:アクア樹脂コーティング熱交換器・ロングライフフィルター(別売)・抗菌ガラス(別売)
●工事メンテ:ドレンアップ機能・フレキシブルドレンホース・既設配管対応
●制御:
・リモコンセンサー・全熱交換ユニット連動 マイコンタイプ・タイマー運転・年間冷房
・冷暖自動運転・換気扇/送風機連動・セーブ運転・ローテーション/バックアップ運転
●室外機:省エネneoリモコンからの夜間静音運転・外部入力による夜間静音・自動静音モード
【ご注意】
※リモコンスイッチは別売部品です。
※別売品によっては、エアコン本体の外形寸法や外観・質量・運転音・性能特性が変化する場合があります。 - 【サイズ区分】
● 大型…西濃運輸でのお届けとなります。サイズ区分について
