オーナンバ ポリエチレン絶縁編組形高周波同軸ケーブル 75Ω 100m巻 黒 3C-2V×100m
送料無料取り寄せ品
| メーカー | オーナンバ |
|---|---|
| 型番 | 3C-2V×100m |
| JANコード | 0902000034637 |
オーナンバ・3C-2V×100mの商品仕様 詳細
- 【特長】
●高周波機器の接続・内部配線・給電線等に使用されます。又、75Ω系はテレビジョン受信用機器及び関連機器間の接続に使用されます。

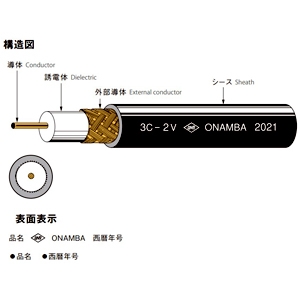

●軟銅線(AC)の内部導体をポリエチレンで絶縁し、外部導体が軟銅線編組で、シースにビニルを使用したケーブルです。
●柔軟性がよく、低損失・高遮蔽で、取り扱いが容易です。
●1.5C-2VS・3C-2VS・5C-2VS及び1.5D-2V・3D-2Vについては、内部導体に撚線を使用しており、屈曲性が高くなります。
●特性インピーダンス50Ωと75Ωのポリエチレン絶縁編組形高周波同軸ケーブルです。 - 【仕様】
●高周波同軸ケーブル
●内部導体(AC):
・素線数:1
・素線径(mm):0.5
・外径(mm):0.5
●誘電体:
・厚さ(mm):1.3
・外径(mm):3.1
●外部導体(AC):
・素線径(mm):0.12
・持数×打数(本):4×24
・外径(mm):3.7
●シース:
・厚さ(mm):0.8
・標準外径(mm):5.3
●仕上外径(mm):5.3±0.5
●導体抵抗(20℃)(Ω/km):91.4
●試験電圧(AC)(V/1分間):1000
●絶縁抵抗(20℃)(M?・km):1000
●静電容量(1kHz)(nF/km):67±4
●特性インピーダンス(Ω):75±3
●標準減衰量(10MHz)(dB/km):42
●標準条長(m):100
●シース色:黒
●準拠規格:JIS C3501 高周波同軸ケーブル
●RoHS2対応
【ご注意】
※ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。
※RoHS2対応とは、規制対象物質にあたる10物質が含まれていないことを示します。 - 【サイズ区分】
