オーナンバ 多心編組シールド付き計装用ケーブル 極細タイプ 6心 0.75㎟ 100V未満 100m巻 灰 ONB6C×0.75SQ×100m
送料無料取り寄せ品
| メーカー | オーナンバ |
|---|---|
| 型番 | ONB6C×0.75SQ×100m |
| JANコード | 0902000033203 |
オーナンバ・ONB6C×0.75SQ×100mの商品仕様 詳細
- 【特長】
●主に100V未満の電子機器・計測器の配線用として使用され、特にノイズの影響のある場所に使用されます。
●軽量でしかも仕上外径が細く柔軟性がありますので、配線時の取り扱いが容易です。
●編組シールドを施していますので、放射ノイズや外部からのノイズの影響に対して高いノイズ除去効果及び優れた柔軟性が得られます。
●線心の識別は、13心までを色分けとし14心以上のものについては、ライン色及び組合せによって識別していますので、回路判別が容易です。
●絶縁体及びシースに鉛を含まない環境に優しいPVCを使用しております。(オーナンバ社呼称 Pb Free)
●ドレンワイヤー(縦添え)を施しているので、端末作業における加工を容易にします。 - 【仕様】

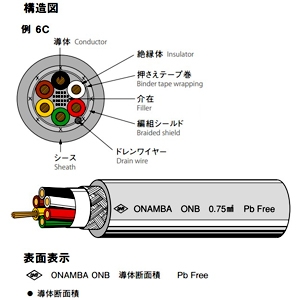

●ONB多心(MVVS相当)
●極細タイプ
●線心数:6C
●導体(AC):
・公称断面積(㎟):0.75
・素線数(本):30
・素線径(mm):0.18
・外径(mm):1.1
●絶縁体(mm):
・厚さ:0.3
・外径:1.7
●撚合外径(mm):5.1
●シールド厚さ(mm):0.3
●シース厚さ(mm):1.0
●仕上外径(mm):7.8
●定格:
・温度(℃):60
・電圧(V):100未満
●許容電流(参考値)(A):5
●標準条長(m):100
●概算重量(kg/km):105
●シース色:灰
●RoHS2対応
【ご注意】
※ケーブルベア・ロボットアーム等の摺動性及び連続屈曲性を要求される環境下での使用はしないでください。
※RoHS2対応とは、規制対象物質にあたる10物質が含まれていないことを示します。 - 【サイズ区分】
