日本キヤリア(東芝) 店舗・オフィス用カスタムエアコン スーパーパワーエコゴールド 空冷ヒートポンプ式 天井カセット形 4方向吹出しタイプ 同時ダブルツインタイプ P224形(8馬力相当) 三相200V ワイヤードリモコン(別売) GUSF22413MUB
送料無料取り寄せ品
| メーカー | 日本キヤリア(東芝) |
|---|---|
| 型番 | GUSF22413MUB |
| JANコード | 0003000114616 |
日本キヤリア(東芝)・GUSF22413MUBの商品仕様 詳細
- 【注意 ご注文前に必ずご確認ください】
●軒先渡しになりますので、予めご了承ください。
代引き不可となります。
※不良を除いては返品、交換は不可となります。
※製品イメージは実際の製品と異なる場合があります。
※メーカーにより、JANや型番等は予告なく変更されることがあります。
(同等商品により返品・交換は不可となります。)
※商品の詳細につきましてはメーカーホームページからご確認ください。
※再配達が発生した際は別途費用が発生いたします。
【特長】
●筐体の薄型化。従来品と比べ21mm薄く。天井懐240mmでも設置可能になりました。天井懐の低い物件にも設置できます。(小筐体の場合)
●清潔・抗菌。UV-C照射により細菌を除菌します。
・UVCドレン水除菌機能を標準搭載。ドレンポンプ吸込口近傍へのUV-C照射により、ドレン水に含まれる菌等を除菌し、ドレン詰まりを改善します。更に、抗菌ガラスも標準搭載されるためUV-C照射と合わせて菌の繁殖を抑制します。
・UV-C照射で細菌は150秒で99%以上減少します。(北里環境科学センター調べ)
●配線リプレイスアダプター(別売部品)。ツイン以上の組合せの時に、リモコンの渡り配線を不要にすることが可能。既設室内間3線方式をそのまま再利用できます。
●指向性の強い風・弱い風を同時に吹き出すフラップ。フラップで、風は遠くへ近くへ同時に広がり、部屋全体を優しく包み込みます。
・標準モードは風が遠くへ、近くへ。L字形状リブ+2枚翼による「遠くまで届く風」と、L字形状リブがない翼端部の「指向性の弱い風」で部屋全体を包み込みます。
・風よけモードは、フラップ開度を最小にし、遮風材(別売部品)や風落ち防止具(市販)を取り付けなくても、エアコン真下への風落ちを低減。室内ユニット真下の席でも風が直接体に当たらず、不快な寒さを抑制します。(現地設定が必要です。)
●フラップに識別マークを追加。フラップ1に□マークをいれ個別フラップ設定時にわかりやすくしました。
●個別フラップポジション&選べるスイング。
・吹出口ごとにフラップ角度を個別設定できます。水平〜垂直のフラップポジションとスイングのあり・なしをフラップごとにリモコンから自在設定。フラップポジションを記憶させることも可能です。
・風にあたりたい人にはスイング。あたりたくない人には水平ポジション。冬場の結露が気になる窓側には斜めポジションと、個別に快適調整が可能です。
・隣り合うフラップが水平吹き・垂直吹きを交互に繰り返し、暖房時の温度ムラを解消します。
・垂直吹きは床面まで温風が広がり、水平吹きは空気をかくはんして温度ムラを抑制します。
●風量5段(急・強+・強・弱+・弱)。急で風量アップ。弱でさらに静音。使用頻度の高い弱風時の運転音は全機種聞こえないほど静かです。
●独自技術をプラスして省エネ性を向上しました。
・アクア樹脂コーティング:フィンに付着する油・汚れを結露水で洗い流すことで省エネ性を長期に維持します。
・スリット熱交換器:スリットを長くすることで気流をかくはんし、熱伝達率を向上します。
・高効率DCファンモーター:ファン&熱交換器用に最適化します。(P80形(大筐体)〜P160形)
・肉厚流線形翼ターボファン:熱交換器の性能を最大限に引き出します。(P80形(大筐体)〜P160形)
・大開口吹出口:吹出し面積をUP。大風量化に伴う騒音増を抑制します。
●スマート床温度・人感センサー(別売部品)不在検知で自動節電、床面温度を検知し温度ムラを抑制します。
・人感センサーは、営業マンの事務スペースや会議室等、不在時には空調をサーキュレーションモードに自動切換え。スマートに省エネ・節電します。
・床温度センサーは、足元付近の温度を検知(検知範囲の平均床面温度を算出)。吸込み温度と足元付近の温度差を抑制します。暖房運転時、温度ムラ抑制制御により約25%の省エネ効果です。
・暖房運転は、部屋の暖め過ぎ防止やサーキュレーション効果による足元付近を暖める運転を行います。
・冷房運転は、部屋全体の温度ムラを減らし、冷え過ぎ防止や冷房能力を強める運転を行います。
●湿度センサー(標準搭載)。快適性指標に応じた温湿度コントロール。冷房・ドライ運転では、温湿度センサーを用いて快適性指標を算出し、その指標に応じて最適な温湿度コントロールを実施します。そのため、蒸し暑い・熱中症リスクの高いゾーンや肌寒さを感じるゾーンを回避し、日本キャリア社独自の快適範囲ゾーンを維持するように制御します。
●快適性指標を使用した新規ドライ制御では、従来ドライ制御よりも設定温度に到達するまでの時間を大幅に短縮することができます。また、設定温度到達後も快適性を保ちながら運転を継続することが可能です。快適性指標を用いた新規ドライ制御は、従来ドライ制御より早く、快適な温湿度環境にできます。
●PM2.5センサー(別売部品)。空気質の目視確認。プラズマ空清と連動運転が可能。室内の空気質に応じてダストインジケータの色が4段階に変化します。また、プラズマ空清ユニット(別売部品)と併用することで、空気質に応じた運転連動を行い、室内空間の空気質の改善を行います。
●CO2センサー(別売部品)。室内のCO2濃度をリモコン画面に表示します。CO2濃度が1000ppmを超えるとリモコンのCO2濃度表示が点滅しお知らせをします。CO2濃度によって換気出力と連動することも可能です。
●デザインの新提案「スマートスタイル」。本来、天井には直線による直角・平行線が存在するので、曲線・斜線と影によって構成された天井パネルは、特に白色天井でノイズ(違和感)を感じさせます。天井パネル「スマートスタイル」は、厚さ30mmと薄く、より鮮やかな白色を採用することで、天井面により一層馴染み、建築デザインと融和し、快適な空調空間を創造します。
●化粧パネル。多様な用途。
・吹出口選択:遮風材キットを使用することで、吹出口数を変更可能です。
・マルチアングル・グリル:ネジの付け替えなしで吸込みグリルを振替え可能。天井面の目地や、室内ユニットのライン合わせが容易です。
・アジャストコーナーポケット(4か所):コーナーの開口部から、吊ボルトの高さ調節が可能。設置後、簡易にガス漏れチェックも可能です。
・高天井対応4.5m(P112形〜P160形)です。
●吊り込み。工事容易な本体構造です。
・リニューアルボルトピッチ:吊ボルトピッチは780×690(±20)mm。既存の吊ボルトをそのまま流用可能です。
※再利用できない寸法もありますのでご注意ください。
・分岐ダクト接続:パーティションで仕切られた控え室等にフィットします。
・野縁ピッチに納まる本体840角です。
・ワイド呼込吊金具:本体を吊ボルトに引っ掛けやすい呼込み形状。偏芯ワッシャ組込みで作業性を向上します。
・パネル取付ネジ:輸送時の脱落防止と、パネル固定時の増し締め不要です。
・がちゃピタスライド金具:パネルをパネル取付ネジにはめこみ、カチッと押せば簡単仮掛け。増し締めも不要です。
●軽量23kg(小筐体)。本体18kg+パネル5kg。搬入手軽、据付スピーディです。
●高揚程ポンプ850mmです。
●柔軟な施工対応力です。
・追加部材不要でドレン配管接続可能。ドレンソケット取り出し部を改善。追加部材不要垂直・左右方向90°のドレン配管接続が可能になります。
・新パネルの旧本体への取付対応。新パネル(RBC-U42PG)は旧パネル(RBC-U41PG)と互換性があるため、パネルだけの交換も可能です。
・コーナーカバーの着脱性改善。コーナーカバーの角部に凸形状(ツマミ)を追加し、取り外し時に作業しやすくしました。
●P112形が軽量化・省エネになって新登場です。
●P112形〜P160形(1ファン室外機)も、設置・搬入が楽ちん。腰窓下にもぴったりの1050mmです。(P112形〜P160形)
●タフネスを支える強度設計&テストで、猛暑の夏でも安心。設置時、設置場所を想定してのテストを繰り返し、強度設計をしました。ワイド運転可能な室外温度範囲により、冷暖房能力低下や異常停止を抑制します。
●省エネミドルクラスでも、高い省エネ性を実現しました。
●除霜連携。同?空間内で2つのシステム(室内ユニットと室外機の組合せ)をリモコン1台で制御する場合、同時に除霜運転に?り室温が低下する恐れがあります。除霜連携で、2台の室外機のうち1台が除霜中の場合は残りの1台は除霜運転を回避し、同時の除霜運転を防?します。同時除霜を防?し、室温の低下を最?限に抑制、快適性を向上しました。工場出荷時は有効です。(室内ユニットDNの変更で無効も可能)
●パワー連携。同?空間内で複数※のシステム(室内ユニットと室外機の組合せ)をリモコン1台で制御する場合、機器により効率の悪いゾーンで圧縮機が運転することがあります。パワー連携で、効率のバランスを整え、より効率の良いゾーンで運転することで、省エネを実現します。工場出荷時は無効です。(室内ユニットDNの変更で切替可能)
※リモコン1台で室内ユニット最?8台まで制御できます。同?空間が広い場合、省エネ効果は低減することがあります。
※パワー連携は現地設定が必要です。
●ローテーション運転は、運転時間に偏りが出ないよう、系統毎にローテーション運転をすることができ、機器への負荷を軽減します。
※ローテーション間隔は1日単位で設定でき、最?28日間まで設定が可能です。
●バックアップ運転は、万が?運転系統に異常が発生し、停?した場合には、もう?系統がバックアップ運転を開始します。
●従来室外機のコンプレッサー故障でも洗浄レスで既設配管再利用可能です。
・破損した機構部品や金属摩耗粉が原因の四方弁・電子制御弁等の冷凍サイクル部品の詰まりをハイメッシュフィルターで除去します。
・モーター焼損や加熱により生成された塩素化合物が原因の冷凍機油劣化によるコンプレッサー潤滑不良を塩素化合物に強い高安定型冷凍機油採用で解消します。 - 【仕様】
●スーパーパワーエコゴールド®
●空冷ヒートポンプ式
●天井カセット形
●4方向吹出しタイプ
●同時ダブルツインタイプ
●P224形(8馬力相当)
●電源:三相200V・50/60Hz
●セット構成:
・室内ユニット:AIU-GP561H×4台
・室外機:ROA-RP2243HS
・標準パネル(別売):RBC-U42PG×4個
・分岐管:RBC-TWP102・RBC-TWP31×2個

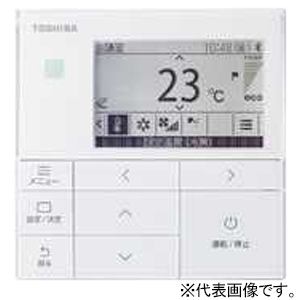

・ワイヤードリモコン 省エネneoリモコン(別売):RBC-AMSU52
●冷房性能:
・定格冷房標準能力(kW):20.0(4.9〜22.4)
・顕熱比:0.88
・定格冷房標準エネルギー消費効率:3.45/3.45
・中間冷房標準能力(kW):9.0
・中間冷房中温能力(kW):9.5
・最小冷房中温能力(kW):5.6
●暖房性能:
・定格暖房標準能力(kW):22.4(4.6〜28.0)
・定格暖房標準エネルギー消費効率:4.23/4.23
・中間暖房標準能力(kW):10.1
・最小暖房標準能力(kW):5.7
・最大暖房低温能力(kW):22.1
●通年エネルギー消費効率:
・APF2015(JIS B 8616:2015):6.1/6.1
・APF(JIS B 8616:2006):5.5/5.5
●冷暖平均エネルギー消費効率:3.84/3.84
≪電気特性≫
●消費電力:
[冷房]:
・定格冷房標準(kW):5.80/5.80
・中間冷房標準(kW):1.62/1.62
・中間冷房中温(kW):1.33/1.33
・最小冷房中温(kW):0.650/0.650
[暖房]:
・定格暖房標準(kW):5.29/5.29
・中間暖房標準(kW):1.67/1.67
・最小暖房標準(kW):0.900/0.900
・最大暖房低温(kW):8.20/8.20
●運転電流(A):
・冷房:17.8/17.8
・暖房:16.3/16.3
・最大:27.8/27.8
●力率(%):
・冷房:94/94
・暖房:94/94
●始動電流(A):-
≪室内ユニット≫
●形名:AIU-GP561H
●外装:シルバー(溶融亜鉛メッキ鋼板)
●外形寸法(mm):高さ235×幅840×奥行840
●総質量(kg):18
●空気熱交換器:フィンドチューブ
●防音・断熱材:発泡ポリスチレン
●送風装置:
・送風機:ターボファン
・風量(㎥/min):急 17.0・強+ 16.0・強 13.5・弱+ 12.5・弱 11.5
・電動機(kW):0.060
●エアフィルタ:天井パネルに付属
●運転調整装置:リモコンスイッチ
●ドレン口径(呼び径):25(塩ビ管)
●定格騒音(音響パワーレベル)(dB):急 47・強+ 46・強 44・弱+ 42・弱 40
●運転音(音圧レベル)(dB):急 35・強+ 34・強 31・弱+ 28・弱 27
●電熱装置:取付不可
≪天井パネル(別売)≫
●形名:RBC-U42PG(W)(C)(N)(K)
●外装:
・(W)グランホワイト(マンセル5PB9/1)
・(C):マースブラウン(マンセル8.6YR6.7/3.4)
・(N):アポログレー(マンセル4.5B6.5/0.5)
・(K):コスミックブラック(マンセルN1)
●外形寸法(mm):高さ30×幅950×奥行950
●総質量(kg):5.0

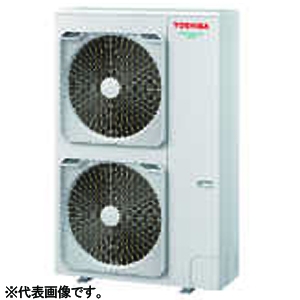

≪室外機≫
●形名:ROA-RP2243HS
●外装:シルキーシェード(マンセル1Y8.5/0.5)
●外形寸法(mm):高さ1550×幅1010×奥行370
●総質量(kg):141
●圧縮機:
・形式:全密閉形
・圧縮機用電動機定格出力(kW):4.74
・極数:4
●空気熱交換器:フィンドチューブ
●冷媒制御:冷房 電子制御弁・暖房 電子制御弁
●送風装置:
・送風機:プロペラファン
・標準風量(㎥/min):152.5
・電動機(kW):0.200+0.200
●高圧スイッチ(MPa):作動 4.15・復帰 3.20
●保護装置:吐出温度センサー・過電流センサー・圧縮機サーモ
●定格騒音(音響パワーレベル)(dB):冷房 76・暖房 76
●運転音(音圧レベル)(dB):冷房 58・暖房 60
●IPコード:IPX4
●法定冷凍トン:3.92
●設計圧力(Mpa):高圧部 4.15・低圧部 2.21
●冷媒・出荷時封入量(kg):R32・5.20
●冷媒追加不要の最大実長(m):30
●冷媒追加量(g/m):主配管 40・分岐配管 40
●冷媒配管:
・室外機・室内ユニット間(mm):ガス側 φ25.4・液側 φ9.5
・第1分岐管・第2分岐管間(mm):ガス側 φ15.9・液側 φ9.5
・第2分岐管・室内ユニット間(mm):ガス側 φ12.7・液側 φ6.4
・最大実長(m):100
・最大落差(m):室外機が上の場合 30・室外機が下の場合 30
・分岐配管最大長さ(m):20
・分岐配管長さの最大差(m):6
●連絡線:
・室外機・室内ユニット間・75m以下:単線1.6mm×3本
・室外機・室内ユニット間・120m以下:別ケーブル 撚線3.5㎟×2本・撚線3.5㎟×1本
・室内A/室内B間・室内B/室内C間・室内C/室内D間:電源線 単線1.6mm×2本・信号線 撚線0.5㎟×2本
●リモコンコード(500mまで):VCTF0.5-2.0㎟ 2芯など
※室内Aにのみ接続します。
≪電源設計≫
●漏電遮断器:40A・30mA・0.1sec以下
●手元開閉器:
・開閉器容量(A):60
・ヒューズ(A):40
●配線用遮断器(A):40
●電源配線:
・線径 単線1.6mm:電源線こう長(最大) -
・線径 単線2.0mm:電源線こう長(最大) -
・線径 撚線3.5㎟:電源線こう長(最大) -
・線径 撚線5.5㎟:電源線こう長(最大) -
・線径 撚線8.0㎟:電源線こう長(最大) 25/25
・線径 撚線14.0㎟:電源線こう長(最大) 44/44
・線径 撚線22.0㎟:電源線こう長(最大) 70/70
・線径 撚線38.0㎟:電源線こう長(最大) 121/121
≪機能一覧≫
●快適:
・オートスイング・オートフラップ・ホットスタート・風量切換(5段階)・個別フラップポジション
・ドライ運転・床温度/人感センサー(別売)・スマート節約運転・除霜フラップ®・除霜連携?®・パワー連携®
●清潔:
・プラズマ空清・アクア樹脂コーティング熱交換器・乾燥運転・ロングライフフィルター
・フィルター防カビ加工・UVCドレン水除菌機能・抗菌ガラス・天井汚れ防止風吹出し・オートグリル(別売)
●工事メンテ:ドレンアップ機能・フレキシブルドレンホース・高天井対応・アジャストポケット・既設配管対応
●制御:
・リモコンセンサー・全熱交換ユニット連動 マイコンタイプ・タイマー運転・年間冷房
・冷暖自動運転・換気扇/送風機連動・セーブ運転・ローテーション/バックアップ運転
●室外機:省エネneoリモコンからの夜間静音運転・外部入力による夜間静音・自動静音モード
【ご注意】
※天井パネル・リモコンスイッチは別売部品です。
※別売品によっては、エアコン本体の外形寸法や外観・質量・運転音・性能特性が変化する場合があります。 - 【サイズ区分】
