日立 店舗・オフィス用パッケージエアコン ≪省エネの達人≫ てんかせ4方向 空冷ヒートポンプ式 冷暖タイプ 同時トリプルタイプ 224型(8.0馬力相当) 三相200V 標準パネル 多機能デザインリモコン RCI-GP224RSHG5
送料無料取り寄せ品
| メーカー | 日立 |
|---|---|
| 型番 | RCI-GP224RSHG5 |
| JANコード | 0004000099866 |
日立・RCI-GP224RSHG5の商品仕様 詳細
- 【注意 ご注文前に必ずご確認ください】
●軒先渡しになりますので、予めご了承ください。
代引き不可となります。
※不良を除いては返品、交換は不可となります。
※製品イメージは実際の製品と異なる場合があります。
※メーカーにより、JANや型番等は予告なく変更されることがあります。
(同等商品により返品・交換は不可となります。)
※商品の詳細につきましてはメーカーホームページからご確認ください。
※再配達が発生した際は別途費用が発生いたします。
【特長】
●4個の人感センサーと1個の輻射温度センサーを搭載した化粧パネルをラインアップ。人感センサーで吹出口の4エリアごとに人の活動量を検知し、さらに輻射温度センサーで床やテーブルなどの輻射温度をエリア全体で検知することにより、室内の状況に応じた空調コントロールを可能にしました。
●人感・輻射温度センサー付き化粧パネルを使用すれば、人の活動量・床やテーブルなどの輻射温度を検知して、賢く空調します。
※センサー制御には多機能(デザイン)リモコンが必要です。
●人感センサー・輻射温度センサーについて。人体や床などの物体からは、常にその物体の温度に対応した波長の赤外線が放射されています。人感センサーは、検知範囲内の赤外線の変化を検知し、この赤外線の変化量をもとに、人の動きをキャッチしています。輻射温度センサーは、検知範囲内にある床などの物体や人体より放射された赤外線を検知して、温度を測定します。
●暖房気流制御により足もと付近の温度が上昇し、温度ムラも抑制。暖房運転時、温風の到達距離を向上させるとともに、室内の温度の低い空気を効率的に吸い込む暖房気流制御を採用。暖房気流制御により、従来の暖房輻射センサー制御に比べ、足もと付近の温度が上昇します。また、温風を床面に向かって吹き出すため、広い空間でも効果を発揮します。
※ 従来の暖房輻射センサー制御と比較です。
●暖房気流制御のメカニズム。輻射温度センサーが足もと付近が冷えていると検知すると、2方向を遮へいし、下吹きの2方向の風速を上げることで、温風を床面まで到達しやすくします。2方向の組み合わせは交互に変更します。さらに足もと付近の温度が目標温度になったと輻射温度センサーが検知したら足もとの温度ムラを抑制するために、空気をかき混ぜる温度ムラ抑制動作を行います。
※運転停止時の遮へいしたルーバーよりも少し開きます。
※下吹きの場合、風が直接体にあたり肌寒く感じる場合があります。
●4個の人感センサーで活動量から人の有無を判断し、エリアごとに風向きを自動調整。4個の人感センサーで空調スペースを4エリアに分けてセンシング。各エリアは各ルーバーに対応しており、風よけか風あてを選べば、設定に合わせて人のいるエリアごとに風向きを自動で調整します。
※不在エリアは、リモコンで設定した風向きに吹き出します。
・風よけ設定時:横方向への吹き出しで、人に直接風をあてずに空調します。
・風あて設定時:オートスイングで風をあてて空調します。
●人の活動量を検知して、自動で能力をセーブ。室内ユニットに搭載した人感センサーが、人の動きに応じて自動的に設定温度・風量・風向きを補正し、空調運転を抑制します。
※暖房時は、設定温度の補正に伴い、肌寒く感じる場合があります。
●輻射温度センサーは、床面付近の温度を検知して、冷え過ぎを軽減。長時間冷房して部屋が冷えてきたときなど、床面付近の輻射温度を検知して、自動的に風当たりを減少し、空調能力をセーブすることで、冷え過ぎを軽減します。
※人が集まったときや日光にあたり室内温度が上昇すると通常時の冷房運転に戻ります。
●吹出空気サーミスターは、吹出空気の温度を検知して、冷え過ぎを抑制。冷房時、冷たい空気が体にあたることによる不快感(コールドドラフト)を軽減するために、吹出空気サーミスターで温度を検知。吹き出す空気の温度の下がり過ぎを抑制します。
●個別ルーバー設定を簡単にする識別マーク。各ルーバーの角度や動きは、多機能(デザイン)リモコン・コンパクトリモコンで簡単に調整できます。
●狭い天井ふところに対応。28〜71型のユニットの高さは248mm。天井ふところが確保されていない場所でもすっきり収まります。
●H急風タップ+昇降グリルで、最大5.0mまでの高天井に対応。H急風タップの使用で4.2mまで、さらに昇降グリル付きパネルを使用すれば5.0mまでの高天井に対応できます(112〜160型)。郊外型店舗やショールームなど、幅広いニーズに応えます。
●吸込グリル90°回転取付可能。ユニット設置後でも吸込グリル部の方向を調整できるので、複数台設置の場合には後からグリルラインの方向を合わせることが可能です。
●高揚程DCドレンアップメカ搭載で、天井面より最大850mmまで可能。高揚程DCドレンアップメカ搭載でドレン揚程は天井面より最大850mmまで可能。設置条件が厳しい場所でもドレン配管施工できます。また、透明ドレンボス部で目視で通水確認できます。
●ルーバーシャッター機構で外観もすっきり。運転停止時、ルーバーを閉じてすっきりとした外観になります。
●天井開口寸法は860〜910mm野縁の切断作業が軽減。天井開口寸法は860〜910mmまで対応可能。既設・リニューアル時の野縁の切断作業などに配慮しています。
●本体取付け高さの微調整が簡単。化粧パネル四隅にコーナーポケットを採用し、パネルを外さず簡単に本体の高さ調整ができます。
※コーナーポケットからの本体高さ調節は、天井面とパネルに一部隙間が発生した程度の微調整にご利用ください。大幅な調整を行うと本体の水平度が損なわれ、水受けからの水漏れの原因になります。
●丸ダクトの直取付けも可能に。分ダクト接続用ノックアウト穴のほかに、丸ダクト用フランジを直に取り付けることが可能な丸穴があります。
●電気品箱のメンテナンスが容易。外した電気品箱カバーは掛けたまま、配線・設定作業をスムーズに進められます。
●コーナーパネル簡単取付。コーナーパネルのバンドに引っ掛け位置を変更し、作業性を向上しました。
●パネル取付けねじ紛失防止。従来、付属品だった取り付けネジを、ネジホルダーで化粧パネルに取り付けました。これにより据え付け時にネジを落としたり、紛失する心配がなくなります。
●吊りボルトピッチを変えずに本体の向きを90°回転可能。吊りボルトピッチ寸法760mm×760mmの正方形です。ボルトの位置を変えずに、本体の方向を配管取出口に合わせて簡単に変えることができます。
●配管作業性を向上。冷媒配管とドレン配管を別コーナーに設置することで、作業性が向上しました。
●パネルに仮掛けフック。化粧パネルの取り付けがしやすいよう、仮掛け用のフックを搭載しています。
●ドレン水チェックや排水作業が容易。ドレンプラグを吸込グリルの内側へ配置。ドレン水の汚水チェックや緊急時のドレン排水作業が、吸込グリルを外すだけで行えます。ドレンプラグも大口径(φ22mmm)とし、メンテナンス性を高めました。
●ドレンパンの抗菌処理。新たに銀イオン系の抗菌剤を採用。詰まりの原因となる菌の発生を抑制します。
●天井面の汚れを抑制。吹出空気によるパネル表面と天井面に流れる風を抑制し、天井面の汚れの原因となるスマッジングを抑えます。ルーバー下面は、付いた汚れを簡単にふき取れます。
●昇降グリル(オプション)でお手入れ簡単。昇降グリル付きパネル(オプション)を使用すれば、天井面から最大4m自動下降します。脚立などに上る必要がなく、お手入れが容易にできます。
●ロングライフフィルターは、従来の防カビ効果に加え、銀イオンの力でフィルターに付着した菌・ウイルスを抑制します。
※ロングライフフィルターにはウイルスを捕集する効果はありません。また、フィルターを通過する空気中にあるウイルスは抑制されません。試験空間におけるフィルターに付着させたウイルスの2時間経過後の効果であり、実使用空間での試験結果ではありません。なお、捕集されたホコリに付着したウイルスはロングライフフィルターに接した場合のみ抑制されます。
●異容量・異タイプ組み合わせ可能です。 - 【仕様】
●省エネの達人
●てんかせ4方向
●空冷ヒートポンプ式
●冷暖タイプ
●同時トリプルタイプ
●224型(8.0馬力相当)
●電源:三相200V・50/60Hz
●セット構成:
・室内ユニット:RCI-GP80KA×3台
・室外ユニット:RAS-GP224RSH1
・標準パネル:P-AP160NA4×3個
・分岐管:TG-NP28A

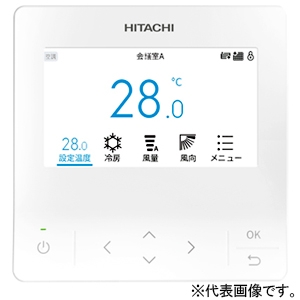

・多機能デザインリモコン:PC-ARFG3
●法定冷凍能力:4.17
≪冷房性能≫
●定格標準:
・能力(kW):20.0(5.0〜22.4)
・消費電力(kW):6.23
・運転電流(A):19.1
・力率(%):94
・EER(kW/kW):3.21
●定格標準時の顕熱比(SHF):0.86
●中間標準:
・能力(kW):9.0
・消費電力(kW):1.53
●中間中温:
・能力(kW):9.6
・消費電力(kW):1.33
●最小中温:
・能力(kW):5.0
・消費電力(kW):0.618
≪暖房性能≫
●定格標準:
・能力(kW):22.4(5.6〜28.0)
・消費電力(kW):5.47
・運転電流(A):17.2
・力率(%):92
・COP(kW/kW):4.10
●中間標準:
・能力(kW):10.1
・消費電力(kW):1.73
●最小標準:
・能力(kW):5.6
・消費電力(kW):0.991
●最大低温:
・能力(kW):20.0
・消費電力(kW):7.42
●冷暖平均エネルギー消費効率(kW/kW):3.66
●通年エネルギー消費効率 APF(区分):5.4(ad)
●通年エネルギー消費効率 APF2015:5.9
●最大運転電流(A):33.8
●始動電流(冷房/暖房)(A):-/-
≪室内ユニット(1台分)≫
●室内型式:RCI-GP80KA×3台
●外形寸法(mm):
・本体:W840×D840×H298
・セット化粧パネル:W950×D950×H40
●外装色(マンセル(近似値)):ニュートラルホワイト(4.56Y8.85/0.38)
●エアーフィルター:ポリプロピレン製(防カビ)
●送風機出力(出力×個数):0.057kW×1個
●風量(㎥-min):H急 27-急 23-強 18-弱 15
●機外静圧(Pa):0
●風向調節:上下自動
●音圧レベル運転音(dB(A)):H急 41-急 36-強 32-弱 30
●音響パワーレベル運転音(dB(A)):H急 55-急 52-強 49-弱 48
●製品質量(kg):26(+セット化粧パネル 6.5)
●ドレン管サイズ:VP25おす

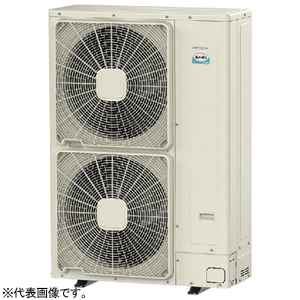

≪室外ユニット(1台分)≫
●室内型式:RAS-GP224RSH1×1台
●外形寸法(mm):W950×D370×H1380
●外装色(マンセル(近似値)):ナチュラルグレー(1.0Y8.5/0.5)
●圧縮機出力(出力×個数):5.05kW×1個
●保護装置:高圧遮断装置・電流検出用変流器・基板電源ヒューズ・動力用ヒューズ・吐出ガス過熱防止用サーミスター
●設計圧力(MPa):高圧部 4.15・低圧部 2.26
●送風機出力(出力×個数):0.17kW×1個+0.17kW×1個
●風量(㎥-min):冷房 140.0・暖房 140.0
●音圧レベル運転音(dB(A)):冷房 58・暖房 60
●音響パワーレベル運転音(dB(A)):冷房 76・暖房 78
●製品質量(kg):109
≪共通項目≫
●冷媒種類×封入量(出荷時):R32×4.2kg
●最大冷媒配管長(m):100(チャージレス 30)
●最大高低差(m):屋外上 30・屋外下 30
●冷媒配管径(液側/ガス側)(mm):
・屋外ユニット〜分岐管:φ9.52/φ25.4
・分岐管〜屋内ユニット:φ9.52/φ15.88
≪使用温度範囲≫
●冷房:
・室内温度(℃):乾球 21〜32・湿球 15〜23
・室外温度(℃):乾球 -5〜52
●暖房:
・室内温度(℃):乾球 15〜27
・室外温度(℃):湿球 -25〜15
≪室外電源方式≫
●漏電遮断器定格電流(A):40
●手元開閉器スイッチ容量(A):60
●手元開閉器ヒューズ容量(A):40
●電源配線(㎟):
・10mまで:8.0
・20mまで:8.0
●室内外渡り配線(㎟):
・動力20mまで:2.0
・動力35mまで:2.0
・動力50mまで:2.0
・動力75mまで:2.0
・H-LINK伝送線:0.75以上
●リモコンケーブル(㎟):ツイストペア0.75
●アース線(㎟):3.5
≪主要機能≫
●快適性能:
・熱交換器 凍結洗浄・オートルーバー・個別ルーバー設定・風向選択(固定)・風量調整4段
・ドライ・高天井対応・ホットスタート・冷房外気(-5℃)・タイマー運転
●設計・工事対応力:ドレンアップメカ・ロングライフフィルター・フィルターサイン・故障診断機能
●制御:ワイヤレスリモコン対応・2リモコン運転・1リモコングループ制御・遠方制御対応・集中制御対応・全熱交連動運転対応
●主要オプション(別売):
・空気清浄ユニット・酵素フィルター・脱臭フィルター・抗菌フィルター
・昇降グリル・加湿器・フィルター自動清掃ユニット・センサー付きパネル
【ご注意】
※化粧パネルには、センサー付きパネル(P-AP160NAE3)のほか標準パネル以外のパネルも使用できます。 - 【サイズ区分】
● 大型…西濃運輸でのお届けとなります。サイズ区分について
