三菱 ノーヒューズ遮断器 一般用途 汎用品 100Aフレーム 極数3 定格100A NF125-SV 3P 100A
送料無料取り寄せ品
| メーカー | 三菱 |
|---|---|
| 型番 | NF125-SV 3P 100A |
| JANコード | 2410416001436 |
三菱・NF125-SV 3P 100Aの商品仕様 詳細
- 【特長】
●低圧回路の保護機器として最も基本の製品群です。
●JIS規格では配線用遮断器といい、低圧電路を開閉したり、過負荷電流・短絡電流などの過電流を自動遮断し、配線を保護します。 - 【仕様】
●種別:ノーヒューズ遮断器(一般用途)
●フレームA:100
●極数:3
●電流の種類:AC/DC共用
●最大適用電圧(AC):600V級
●最大適用電圧(DC):200V級
●クラス:汎用品(S)
●モータ保護用:無し
●定格電流(A):100
●定格絶縁電圧(V):690
●定格インパルス耐電圧(kV):8
●アイソレーション適合:適合
●逆接続:可
●開閉寿命(回):機械的 25000、電気的 10000
●選択度種別(使用カテゴリー):A
●汚損度:3
●EMC環境条件(環境A又は環境B):対象外

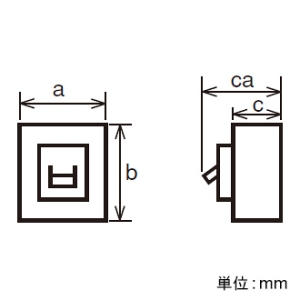

●外形寸法(mm):a 90、b(表面形) 130、c 68、ca 90
●表面形製品質量(kg):1.0
●規格認証:
・適合:電気用品安全法
・自己宣言:CEマーキング、UKCAマーキング
・取得:CCC、船級協会認定(NK・LR・ABS・DNV)
●過電流引きはずし方式:熱動-電磁
●:トリップボタン:有
●漏電遮断機能:無
●定格遮断容量:中・汎用品(S)
●特殊条件:特殊環境用
《定格短絡遮断容量(kA)》
●JIS C 8201-2-1 Ann.1・2、IEC 60947-2、EN 60947-2(Icu/Ics):
・AC690V 8/8、AC500V 18/18、AC440V 25/25、AC415V 30/30、AC400V 30/30
・AC380V 30/30、AC230V 50/50、AC200V 50/50、DC250V 40/40
●GB/T 14048.2(Icu/Ics):AC415V 30/30、AC400V 30/30、AC380V 30/30、AC230V 50/50、DC250V 40/40
●NK(Icu/Ics):AC450V 25/25、AC240V 50/50 - 【サイズ区分】
● 通常…ヤマト運輸でのお届けとなります。サイズ区分について
