一体型LEDベースライトシリーズはオフィスや工場・倉庫、学校など様々なニーズに応えます。
器具本体とライトバー(光源)の組み合わせにより様々な施設に応用できます。
人気の一般型タイプと防雨タイプで場所や用途に合わせたランナップをご用意しました。
蛍光灯からLEDに交換はもちろんですが、以前お使いいただいているLEDが暗くなってきたと感じる方にオススメです。
工事業者様にも器具とライトバーは取り付けやすく設計してありますので、施工時もラクに作業できます。
ぜひお試しください。
一体型LEDベースライトの一般施設向けの照明器具です。高い省エネと薄型デザインを兼ね備えた定番の逆富士型、トラフ型をご用意しました。防雨型ベースライトでは定番のラインナップに反射笠付タイプも加わりました。
オフィス、店舗、商業施設、病院、工場、宿泊施設や介護施設など幅広いシーンに対応いたします。

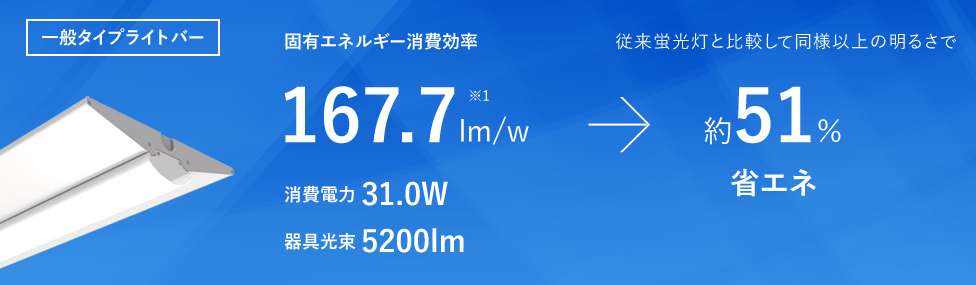

「一般タイプ」も約51%※3省エネでコストダウンを図れます。
※1 40形 直付型 W230 一般タイプ 5200lmタイプの場合
※2 40形 直付型 W230 一般タイプ 5200lmタイプと他社従来蛍光灯器具との比較

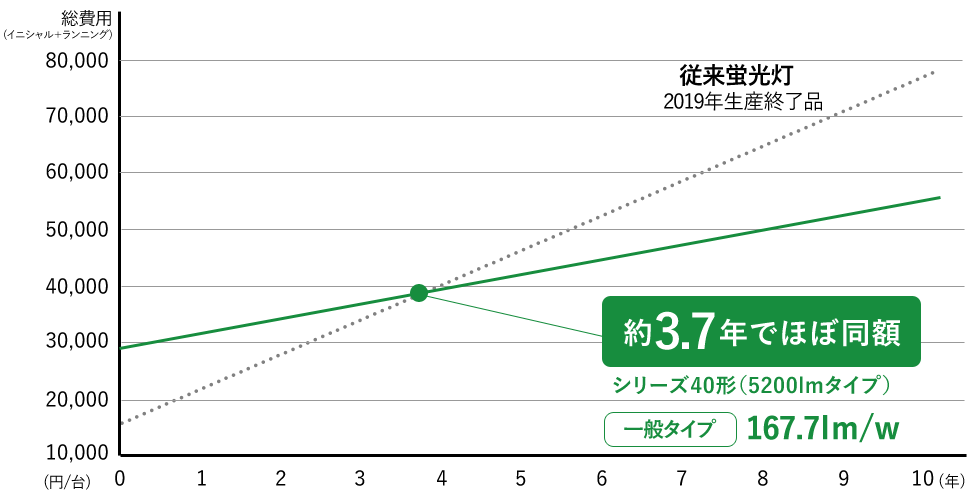

従来器具と比較して「一般タイプ」は約3.7年※5、「省エネタイプ」なら約4.3年※6でほぼ同等
※3 一般タイプ(40形5200lmタイプ) 直付型 W230 一般タイプ 5200lmの場合
[日本照明工業会 ガイドA139-2022]、年間点灯時間3000時間、従来蛍光灯器具の交換費用(器具 ランプ代)を含む。
従来蛍光灯 | 一般タイプ | |
---|---|---|
Hf32形定格出力型×2灯 ![]() |

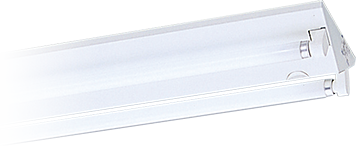

40形 直付型 W230 一般タイプ 5200lmタイプ ![]() |
|
消費電力 | 66W | 31.0W
約50%省エネ |
固有エネルギー 消費効率 |
101.4lm/W | 167.7lm/W |
平均照度 | 753lx |
834lx 同等以上の明るさ |
※他社蛍光灯器具(2019年3月末生産終了品)と40形 直付型 W230 一般タイプ 5200lmタイプ の比較
※他社蛍光灯器具(2019年3月末生産終了品)と40形 直付型 W230 一般タイプ 5200lmタイプ の比較
サイズ | |||
---|---|---|---|
40形 |
調光/非調光 |
---|
非調光 |
色 |
---|
昼白色(5000K) |
明るさタイプ | |||
---|---|---|---|
![]() |
|||
40形 | |||
Hf32形 定格出力型器具 |
2灯 | ▶ | 5200 lmタイプ |
1灯 | ▶ | 2500 lmタイプ | |
FLR40形 節電タイプ |
2灯 | ▶ | 4000 lmタイプ |
1灯 | ▶ | 2000 lmタイプ |
一体型LEDベースライトの防湿・防雨形照明器具です。開放通路や軒下、厨房・食品工場などの防湿・防雨性能を必要とする環境に対応した計6スタイルをご用意。コンパクト・スリムなデザインを備えた100種類以上のバリエーションからお選びいただけます。
器具本体
サイズ | タイプ |
---|---|
W160 | 一般 |
W230 | 一般 |
反射笠付型 | 一般 |
トラフ型 | 一般 |
ライトバー | 光色 | タイプ |
---|---|---|
明るさタイプ | 昼白色 5000K | 一般 |
2000lm | 昼白色 5000K | 一般 |
2500lm | 昼白色 5000K | 一般 |
4000lm | 昼白色 5000K | 一般 |
5200lm | 昼白色 5000K | 一般 |
スタイリッシュ、シンプルデザイン
オフィスや工場・倉庫、学校など環境が厳しい状況でもニーズに応えます。

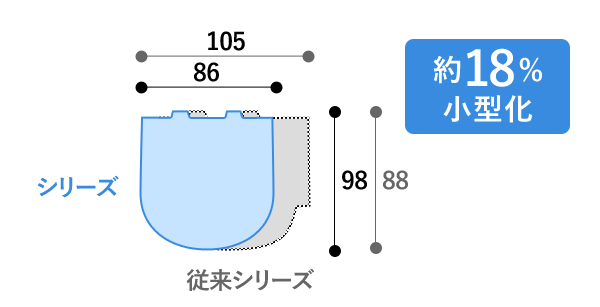

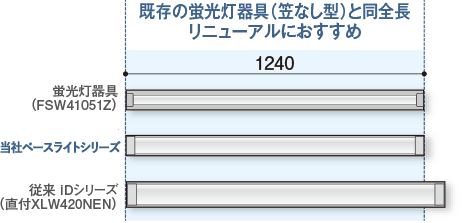

シンプル形状なのでどんなシーンにもご利用可能です。従来光源の蛍光灯器具と比べてスリムになっておりますので器具交換後も違和感なくお使いいただけます。
従来の防湿型・防雨型蛍光灯照明器具とおなじ
使用温度範囲がー10℃~35℃に広がりました(従来下限値:5℃)。ー10℃までの低温環境(冷蔵倉庫など)でもご使用いただけます。
倉庫のトラックヤード軒下におすすめ
湿気の多い食品工場におすすめ
マンションの開放廊下に廊下におすすめ
マンションの駐輪場におすすめ

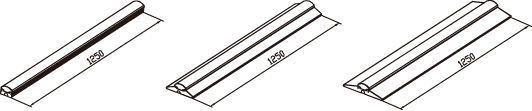

本体の種類
本体型番:YBKN40CT | 本体型番:YBKN40CA | 本体型番:YBKN40CB |
本体幅:65mm | 本体幅:160mm | 本体幅:230mm |
本体質量:約0.65 ㎏ | 本体質量:約1.15 ㎏ | 本体質量:約1.35 ㎏ |

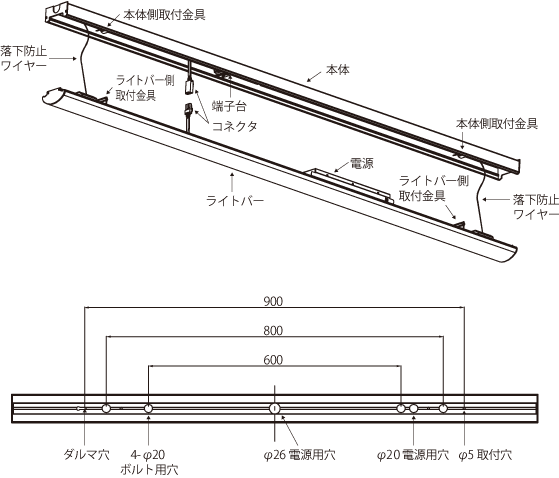

各部名称と取付寸法図(上記3型番共通内容)
取付前の確認
※器具質量に十分耐えられるよう取付ボルトまたは木ネジ取り付け部の強度を確保する。
●取付ボルトを使用の場合は、 W3/8 またはM10 を使用する。
●取付ボルトの長さは天井面より13mm~18mmにする。
●木ネジを使用の場合は、丸木ネジの呼び径4.1以上を使用する。
※ボルトとナットがライトバーに触れると故障の原因になります。
1本体を取り付ける
・電源線、アース線を本体の電源穴から引き込んでおく。
・本体を取付ボルトまたは木ネジで確実に取り付ける。
2電源線・アース線を電源端子台に接続する
・電源線を確実に差し込む。
3アース線を確実に差し込む
※D種(第三種)設置工事が必要です。
・適合電線:Φ1.6mm 単線
Φ2.0mm 単線
電源線を取り外すときはマイナスドライバーなどで解除ボタンを真っすぐに押す。
・端子台の最大送り容量は右表のとおりです。
接続が不完全な場合や容量オーバー
の場合、火災の原因となります。
明るさ | 送り容量 |
---|---|
6900lmタイプ | 12A 以下 |
5200lmタイプ | 13A 以下 |
4000lmタイプ | 14A 以下 |
3200lmタイプ | 18A 以下 |
2500lmタイプ以下 | 20A 以下 |
※電源線接続後、余分な電源線はライトバーとの干渉を防ぐため、 電源穴へ押し戻すか、電源線をおさえて処理すること。

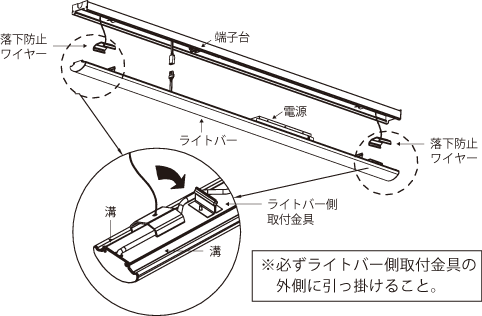

4ライトバーの引っ掛け
・ライトバーの電源が本体の端子台の反対側に取り付くようにライトバーの方向を合わせる。
・本体の両端2 カ所の落下防止ワイヤーをライトバーの溝に引っ掛ける。
5コネクタの接続
・本体とライトバーのコネクタを確実に接続する接続が不完全な場合、火災の原因となります。

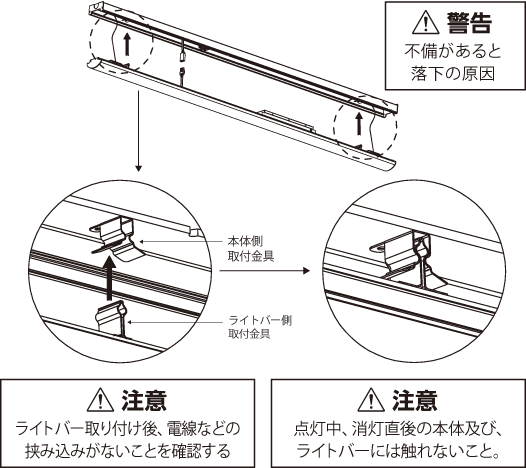

6ライトバーを取り付ける
・本体側取付金具と、ライトバー側取付金具の位置を合わせる。
・コネクタケーブルや、落下防止ワイヤーを挟まないように本体内へ押し上げる。
・ライトバーを天井の方向に「カチッ」と音が鳴るまで押し込む。
センサーについて(センサー搭載ライトバーのみ)
電源を投入してからセンサー検知後に点灯します。 センサー検知範囲に検知物が無くなってから 約60秒後に自動消灯します。
●ラジオ、テレビや赤外線リモコン方式の機器は照明器具から離して使用してください。雑音が入ったり、正常に動作しない場合があります。
●点灯させる際に、明るくなるまでの時間や動作がライトバーの品種により異なる場合があります。あらかじめご了承ください。
●センサーは熱線を検知するため、人体以外の温度変化でも検知する場合があります。
(例)・太陽光などの強い光の直接照射 ・検知範囲内の照明器具 ・人体以外の小動物の動き |
・エアコンなどの気流 ・ブラインドやカーテンなどの動き ・強いノイズが入った場合 |
●センサーは、温度変化を検知するため、以下のような場合には検知範囲や感度が多少鈍くなる場合があります。
(例) ・夏場など周囲温度が人体とあまり変わらない場合
●センサーは、“ 動き ”を検知するため、静止している場合や動きの小さい場合は検知しない場合があります。
●センサーのビームを遮断する障害物がある場合は、検知できません。
●センサーが検知していない状態での連続点灯はできません。
●センサーが反応する照度レベル・センサーの検知範囲・点灯保持時間(人や熱源を検知しなくなってから自動消灯するまでの時間)は調節できません。
組み合わせ自由!場所や用途に合わせた3つのラインナップ!
ライトバー種類 | 明るさタイプ | 型番 | 全光束 | 消費 電力 |
定格 電圧 |
定格 寿命 |
色温度 | 演色性 | 逆富士ワイド 160形 YBKN40CA 約1.15㎏ |
逆富士ワイド 230形 YBKN40CB 約1.35㎏ |
トラフ型 YBKN40CT 約0.65㎏ |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
ノーマル | FLR40型 | 2灯相当 | YBL4040NA | 4000lm | 25.0W | 100- 240V |
50000 時間 |
5000K | Ra83 | DBKN40CA+DBL4040NA | DBKN40CB+DBL4040NA | DBKN40CT+DBL4040NA |
1灯相当 | YBL4020NA | 2000lm | 13.0W | DBKN40CA+DBL4020NA | DBKN40CB+DBL4020NA | DBKN40CT+DBL4020NA | ||||||
FHF32型 | 2灯相当 | YBL4052NA | 5200lm | 31.0W | 100- 240V |
50000 時間 |
5000K | Ra83 | DBKN40CA+DBL4052NA | DBKN40CB+DBL4052NA | DBKN40CT+DBL4052NA | |
1灯相当 | YBL4025NA | 2500lm | 15.5W | DBKN40CA+DBL4025NA | DBKN40CB+DBL4025NA | DBKN40CT+DBL4025NA | ||||||
人感センサー | FLR40型 | 2灯相当 | YBL4040NS | 4000lm | 28.5W | 100- 240V |
50000 時間 |
5000K | Ra83 | DBKN40CA+DBL4040NS | DBKN40CB+DBL4040NS | DBKN40CT+DBL4040NS |
1灯相当 | YBL4020NS | 2000lm | 15.0W | DBKN40CA+DBL4020NS | DBKN40CB+DBL4020NS | DBKN40CT+DBL4020NS |
防水性能IPX6に準拠!場所や用途に合わせた4つのラインナップ
他メーカーに比べ低価格・即納可能なYZWのベースライト!
コストを抑えて更新したい・湿度の高い場所・雨にぬれても大丈夫な場所に使用したい!というお客様にお勧めです!
明るさタイプ | 型番 | 全光束 | 消費 電力 |
定格 電圧 |
定格 寿命 |
色温度 | 演色性 | トラフ型 YBKN40CTP 約0.73㎏ |
逆富士ワイド 160形 YBKN40CA 約1.37㎏ |
逆富士ワイド 230形 YBKN40CB 約1.7㎏ |
反射笠付型 YBKN40CKP 約1.27㎏ |
|
---|---|---|---|---|---|---|---|---|---|---|---|---|
FHF32型 | 2灯相当 | YBL4052DAP | 5200lm | 25.0W | 100- 240V |
40000 時間 |
5000K | Ra80 | DYBKN40CTP+DYBL4052DAP | DYBKN40CAP+DYBL4052DAP | DYBKN40CBP+DYBL4052DAP | DYBKN40CKP+DYBL4052DAP |
1灯相当 | YBL4025DAP | 2500lm | 13.0W | DYBKN40CTP+DYBL4025DAP | DYBKN40CAP+DYBL4025DAP | DYBKN40CBP+DYBL4025DAP | DYBKN40CKP+DYBL4025DAP | |||||
FLR40型 | 2灯相当 | YBL4040DAP | 4000lm | 31.0W | DYBKN40CTP+DYBL4040DAP | DYBKN40CAP+DYBL4040DAP | DYBKN40CBP+DYBL4040DAP | DYBKN40CKP+DYBL4040DAP | ||||
1灯相当 | YBL4020DAP | 2000lm | 15.5W | DYBKN40CTP+DYBL4020DAP | DYBKN40CAP+DYBL4020DAP | DYBKN40CBP+DYBL4020DAP | DYBKN40CKP+DYBL4020DAP |
