因幡電工 ドレンあげゾウ｜DHB おとめちゃん

ドレンあげぞう
仕様

●材質… 断熱ドレンホース：PVC（断熱材：発泡PE）
継手：PVC
ホースバンド：SUS
保温カバー：発泡PE
断熱粘着テープ：発泡PE（t＝3）
漏水検知シート：紙（シート部）・PE（検査用袋）

注意

● ホースバンドによる接続以外にも接着剤による接合も可能です。

接着接続時の推奨接着剤
・積水化学工業 （株）：エスロンNo.73S、エスロンNo.73S ブルー ・ （株）クボタケミックス：カラータフダインブルー
※取扱説明書をご熟読の上、正しく施工してください。

ドレンあげゾウ

パッケージエアコン ドレンアップ配管用 継手付き断熱ドレンホース

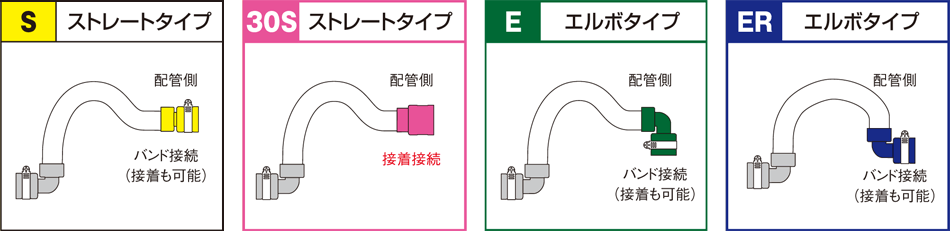

  寸法図 ホース長 （mm） コードNo. 型番 A （適合VP管） B（適合VP管）
種別 S エルボ×ストレートES
エルボ×ストレートES 700 08360 DSH-UP20E20S-07 20 20
08361 DSH-UP20E25S-07 20 25
08362 DSH-UP25E20S-07 25 20
08363 DSH-UP25E25S-07 25 25
1000 08370 DSH-UP20E20S-10 20 20
08371 DSH-UP20E25S-10 20 25
08372 DSH-UP25E20S-10 25 20
08373 DSH-UP25E25S-10 25 25
種別 30S エルボ×ストレートE30S
エルボ×ストレートE30S 700 08388 DSH-UP20E30S-07 20 30
(結露防止層付 塩化ビニル管 サイズ25)
08389 DSH-UP25E30S-07 25 30
(結露防止層付 塩化ビニル管 サイズ25)
1000 08390 DSH-UP20E30S-10 20 30
(結露防止層付 塩化ビニル管 サイズ25)
08391 DSH-UP25E30S-10 25 30
(結露防止層付 塩化ビニル管 サイズ25)
種別 E エルボ×エルボ EE
エルボ×エルボ EE 700 08364 DSH-UP20E20E-07 20 20
08365 DSH-UP20E25E-07 20 25
08366 DSH-UP25E25E-07 25 25
1000 08374 DSH-UP20E20E-10 20 20
08375 DSH-UP20E25E-10 20 25
08376 DSH-UP25E25E-10 25 25
種別 ER エルボ×エルボ ER
エルボ×エルボ ER 700 08367 DSH-UP20E20R-07 20 20
08368 DSH-UP20E25R-07 20 25
08369 DSH-UP25E25R-07 25 25
1000 08377 DSH-UP20E20R-10 20 20
08378 DSH-UP20E25R-10 20 25
08379 DSH-UP25E25R-10 25 25
ZB-VF 全ねじ直交金具

特長

  • 漏水リスクの低減
    ホースバンドによる接続方式のため、従来工法のような接着剤の塗り忘れ や塗布不良による漏水リスクを低減し、作業者による接合品質のバラつき を無くします。また、全数気密試験を実施しております。
  • 確実な施工
    継手は透明樹脂製のため、施工時の管の差し込み量を確認でき、確実に 施工できます。また、通水確認も可能です。
  • 工数削減
    接着箇所数が少なくなり、工数削減となります。
  • 断熱ドレンホースの採用
    ホースは断熱構造につき、保温工事が不要です。
注意
使用現場の最悪環境条件が、当社技術資料の防露範囲内におさまっているかご確認の上ご使用ください。
防露範囲外の場合、結露が発生する可能性がありますので、保温材の増し巻などが 必要です。
  • 継手用保温カバー付き
    接続部の結露防止のための継手用
    保温カバーが標準で付属しています。

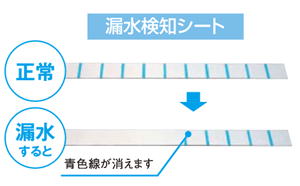

  • 漏水検知シート付き
    通水テストの際に、目視によって漏水確認が簡単にできます。
漏水検知シート

注意 漏水検知シートは、長期の多湿環境下では、目盛が消失する恐れがあります。

セット明細

エルボ × ストレート ES エルボ × ストレート E30S
（結露防止層付塩化ビニル管対応タイプ）		 エルボ × エルボ EE/ER
継手付き断熱ドレンホース 1本 継手付き断熱ドレンホース 1本 継手付き断熱ドレンホース 1本
ホースバンド 2個 ホースバンド 1個 ホースバンド 2個
エルボ保温カバー 1個 エルボ保温カバー 1個 エルボ保温カバー 2個
ストレート保温カバー 1個 ストレート保温カバー 1個 断熱粘着テープ 1枚
断熱粘着テープ 1枚 断熱粘着テープ 1枚 漏水検知シート 2枚
漏水検知シート 2枚 漏水検知シート 2枚
エルボ保温カバー

NEW パッケージエアコン ドレンアップ配管用部材

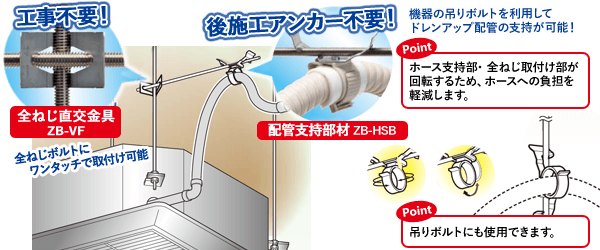

ドレンアップ配管支持システム

省施工

配管支持部材：ZB-HSB
全ねじ直交金具：ZB-VF

ドレンアップ配管の支持が簡単にできます！

ドレンアップ配管支持システム

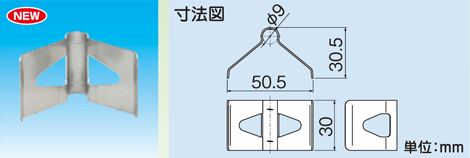

ZB-VF 全ねじ直交金具

ZB-VF 全ねじ直交金具
コードNo. 型番
56501 ZB-VF

● 適用全ねじボルト：W3/8　● 許容静荷重：29.4N （3kgf）
● 配管支持ボルト長：330mm以下

※本製品はW3/8ボルト専用です。それ以外のボルトには使用しないでください。

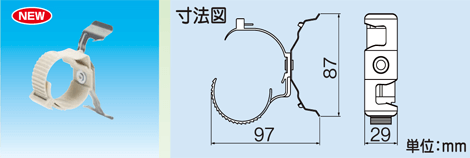

ZB-HSB 配管支持部材

ZB-HSB 配管支持部材
コードNo. 型番
56502 ZB-HSB

● 適用全ねじボルト：W3/8　● 適用配管径(mm)：Φ31～Φ51
● 許容静荷重：29.4N （3kgf）

※本製品はW3/8ボルト専用です。それ以外のボルトには使用しないでください。

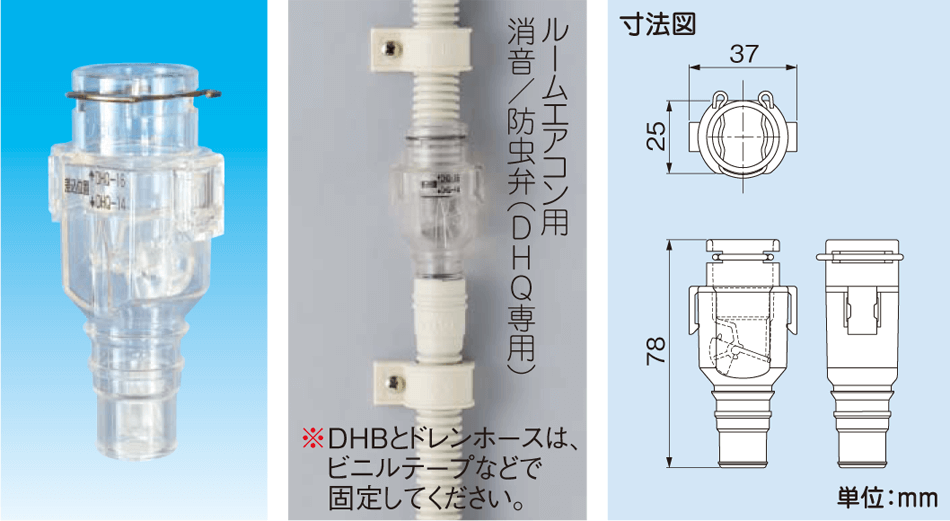

DHB おとめちゃん

DHB おとめちゃん DHB おとめちゃん

用途 ● 高気密住宅では、屋内外の気圧差によって外気がドレンホースから屋内に逆流 し、ドレン排水の溜まり部分でポコポコと音が発生します。本製品は、ポコポコ音 を抑制しながらドレン排水をスムーズに排出できる逆流防止弁です。また、屋内 への虫の侵入や外気の侵入を抑制する効果もあります。

仕様 ● 材質…アクリル樹脂 ● 色調…クリアー

特長 ● 透明色で、内部の状況が確認できます。
● 耐候性タイプですので、テープなどで保護する必要がなく、製品内部が見えるよ うに取り付けできます。
● 分解点検や弁の清掃が簡単にできます。
● 当社ハイクォリティドレンホースDHQ-14、DHQ-16に使用できます。アダプター不要でそのまま取り付けできます。

注意

● 本製品は気体を完全に密封するものではありません。使用状況により多少の外 気が侵入する場合があります。また、極端な室内側負圧環境下では効力を発揮しません。
● 必ず屋外部で、垂直方向に取り付けてください。
● 接着剤による接続はできません。ビニル粘着テープを使用して固定してください。

コードNo. 型番
08110 DHB-1416


▲
